カスタムメイド SCH8O/DIN UPVC/CPVC スイングチェックバルブ 食品産業/自動車/電子用

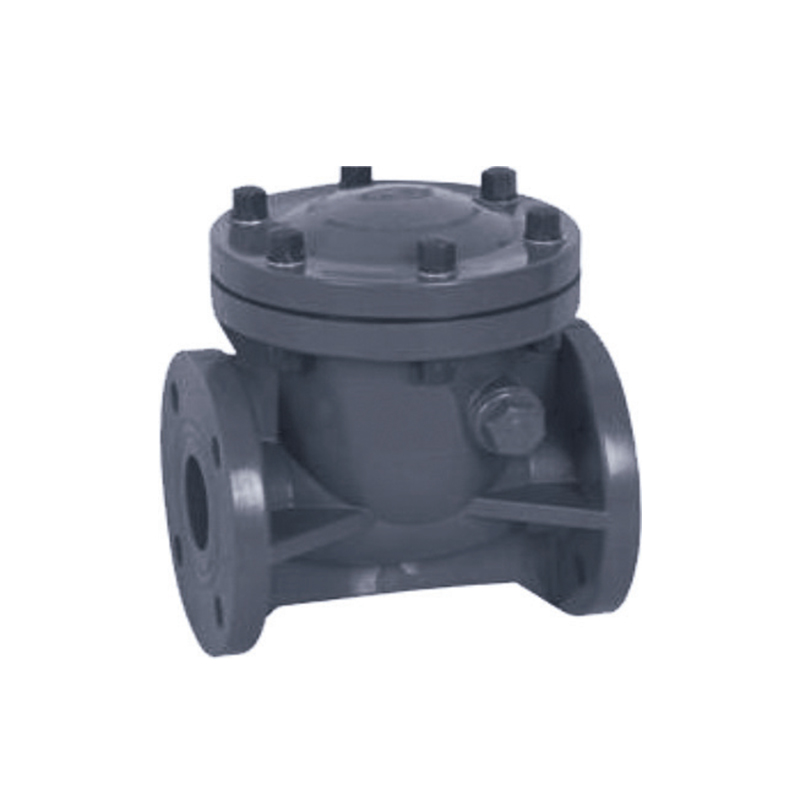

SCH8O/DIN UPVC/CPVC スイングチェックバルブ

SCH8O/DIN UPVC/CPVC スイングチェックバルブ

UPVC/CPVC スイング逆止弁は、水処理、化学処理、農業灌漑に広く使用されている高効率流体制御装置です。その設計により、流体は一方向に自由に流れ、逆流時には自動的に閉じ、媒体の逆流を効果的に防止し、パイプライン システムの安全性を確保します。

UPVC/CPVC スイング逆止弁は、コンパクトな構造、軽量設計で、設置とメンテナンスが簡単です。高強度のバルブ本体により、高圧環境下でも安定性と耐久性を確保します。

お問い合わせ
  • SCH8O/DIN UPVC/CPVC スイングチェックバルブ
前の：SCH8O/DIN UPVC/CPVC SK型スタティックミキサー
次：SCH8O/DIN UPVC/CPVC ボールボトムバルブ

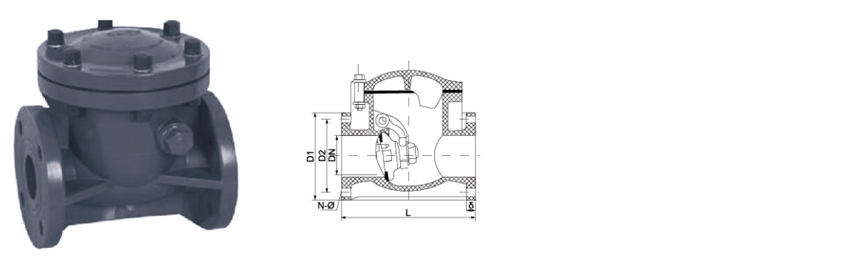

パラメータ 応用 技術基準

  • サイズ/公称

    DN25

    DN32

    DN40

    DN50

    dn63

    dn75

    DN90

    DN110

    DN140

    DN160

    DN225

    DN280

    DN315

    (DN20)

    (DN25)

    (DN32)

    (DN40)

    (DN50)

    (DN65)

    (DN80)

    (DN100)

    (DN125)

    (DN150)

    (DN200)

    (DN250)

    (DN300)

    (3/4インチ)

    (1")

    (1-1/4インチ)

    (1-1/2インチ)

    (2インチ)

    (2-1/2インチ)

    (3")

    (4インチ)

    (5インチ)

    (6インチ)

    (8インチ)

    (10インチ)

    (12インチ)

    D1

    ディン

    105

    115

    145

    145

    160

    180

    197

    215

    250

    280

    340

    390

    440

    ANSI

    98

    108

    117

    128

    155

    178

    192

    229

    254

    284

    343

    406

    481

    JIS

    75

    90

    100

    105

    120

    140

    150

    175

    210

    240

    290

    355

    400

    D2

    ディン

    75

    85

    100

    110

    125

    145

    160

    180

    210

    240

    295

    350

    400

    ANSI

    70

    79

    89

    98

    121

    140

    152

    191

    216

    241

    298

    362

    432

    JIS

    35

    42.5

    48.5

    61

    73

    90

    105

    132

    158

    186

    238

    289

    341

    N-Φ

    ディン

    4-Φ14

    4-Φ14

    4-Φ18

    4-Φ18

    4-Φ18

    4-Φ18

    8-Φ18

    8-Φ18

    8-Φ18

    8-Φ23

    8-Φ23

    2-Φ23

    2-Φ23

    ANSI

    4-Φ16

    4-Φ16

    4-Φ16

    4-Φ16

    4-Φ19

    4-Φ19

    4-Φ19

    4-Φ19

    8-Φ22

    8-Φ22

    8-Φ22

    2-Φ24

    2-Φ24

    JIS

    4-Φ15

    4-Φ19

    4-Φ19

    4-Φ19

    4-Φ19

    4-Φ19

    8-Φ19

    8-Φ19

    8-Φ23

    8-Φ23

    2-Φ23

    2-Φ25

    6-Φ25

    L

    140

    160

    170

    170

    200

    245

    265

    300

    350

    400

    500

    575

    575

    δ

    15

    15

    16

    16

    20

    22

    22

    22

    24

    26

    28

    30

    30

    作業圧力 (MPA)

    0.6

    0.6

    0.6

    0.6

    0.6

    0.6

    0.6

    0.6

    0.6

    0.6

    0.6

    0.6

    0.6

SCH80 / DIN・スプリングアシスト
UPVC / CPVC スイングチェックバルブ
逆止式・スイングディスク・水平または垂直
SCH80/DIN UPVC/CPVC スイング逆止弁は、腐食性および高純度の流体システム向けに設計された逆止流量制御デバイスです。 ASTM SCH80 および DIN 規格に従って製造されたこのバルブは、ヒンジ ピンを中心に回転するスプリング補助ディスクを利用して順方向の流れを可能にし、流れが逆方向になると自動的に閉じます。スイング ディスク設計により圧力損失が低く、流速が変化する用途に適しています。バルブ本体は、一般的な化学サービス向けには UPVC で、最大 93°C の高温用途向けには CPVC で利用できます。 EPDM、FKM、または PTFE で利用可能な弾性シールは、逆流が発生したときに漏れのない遮断を保証します。
DN15～DN200
サイズ展開
PN10～PN16
圧力クラス
–20℃～93℃
CPVC温度
スイングディスク
チェック機構
スプリングアシストディスク
素早い閉止応答により逆流を防止します。低い前進速度でも確実に着座できるように調整されたバネ力。
耐薬品性および耐熱性
UPVC および CPVC は、酸、塩基、および塩に耐性があります。 CPVC は使用温度を 93°C まで延長します。ディスクとシールの材料は特定の化学反応に合わせて選択可能。
低い圧力損失
合理化されたスイングディスク経路により流量制限が最小限に抑えられ、エネルギー消費が削減され、ライン効率が維持されます。
水平または垂直設置
新しい配管システムまたは改造配管システムに柔軟に対応します。垂直設置では上向きの流れ方向が必要です。
建設
本体 UPVC・CPVC
ディスク ソリッドUPVC・PTFE・SS304/316
シール EPDM・FKM・PTFE
春 SS304・SS316（コーティング）
接続
ソケット 溶剤セメント・DIN/ANSI
ネジ付き NPT・BSPT
フランジ付き DIN PN10/PN16・ANSI 150
規格 ASTM D2467・DIN 8061/8062・ISO16137
シールの選択
EPDM 水、弱酸・80℃まで
FKM 油、炭化水素・90℃まで
PTFE 刺激性の化学物質 · 93°Cまで
プロセスの化学的性質および温度との適合性を検証します。
アプリケーションの状況
化学および冶金学
酸の移送 · 苛性物質の注入 · 酸洗いライン
エレクトロニクスおよび半導体
超純水・CMPスラリー・薬液供給
エネルギーと太陽光発電
バッテリー電解液・ソーラーエッチング・冷却水
水処理
廃水・RO透過水・淡水化
医薬品および食品
DI水・CIPリターン・サニタリーライン
自動車および一般
部品洗浄・塗料循環・冷却ループ
設置ガイドライン
  • 方向: 流れの矢印は前方の流れの方向と一致している必要があります。水平線は重力を利用した閉鎖を使用します。垂直線には上向きの流れが必要です。
  • 直管: 安定した流量プロファイルを実現するために、上流で最小 5 直径、下流で 3 直径。
  • 溶剤溶接: UPVC または CPVC 専用のプライマーとセメントを使用します。完全な硬化時間を待ちます。
  • ネジ付き joints: Apply PTFE tape to male threads only. Hand-tighten plus 1–2 turns.
  • 検査: シールとディスクに摩耗や化学的攻撃がないか定期的に検査してください。
重大な制限事項
  • 温度: UPVC 最大 60°C · CPVC 最大 93°C · シール定格を超えないようにしてください。
  • 蒸気サービスについては評価されていません。急激な熱サイクルや圧力サージを避けてください。
  • 気体媒体を対象としていません - 液体サービスのみを目的として設計されています。
  • 春 corrosion: Verify spring alloy compatibility with process chemistry.
  • 研磨媒体: 固形分が多いと、ディスクやシールの表面に損傷を与える可能性があります。
  • UV 保護: 直射日光を避けて保管および設置するか、UV コーティングを施します。
よくある質問
スイングチェックバルブはボールチェックバルブとどう違うのですか?
スイング逆止弁は、順方向の流れでスイングして開き、流れが逆になると重力またはバネ力によって閉じるヒンジ付きディスクを使用します。圧力損失が低く、より大きなパイプサイズに適しています。ボール逆止弁は、シールに着座するバネ仕掛けのボールを使用しており、より迅速な閉鎖応答と低速流速での優れたシールを実現します。
このバルブは垂直ラインに設置できますか?
はい、スイングチェックバルブは流れ方向が上向きの垂直配管に取り付けることができます。バネ補助ディスクにより、垂直設置でも確実に閉じることができます。水平設置もサポートされており、最も一般的な構成です。
チャタリングの原因と解決方法は何ですか?
チャタリングは通常、流速が低すぎるときに発生し、ディスクが振動します。この問題は、流量を増やす、軽量のスプリングを取り付ける、またはクラッキング圧力が低いバルブを選択することで解決できます。往復ポンプからの脈動流もチャタリングの原因となることがあります。
システムに適したバネ力を選択するにはどうすればよいですか?
ばね力の選択は、システムの流速と背圧によって決まります。標準スプリングはほとんどの用途に適しています。低流量システムの場合、ディスクを完全に開くために、より軽いスプリングが必要になる場合があります。高背圧システムの場合、より強力なスプリングにより確実な閉鎖が保証されます。特定のサイズについては、メーカーのスプリング選択表を参照してください。
これらのスイング 逆止弁は、酸アルカリ液体、超純水、飲料水、電子グレードの水、および産業廃水パイプラインを処理するために、化学、冶金、太陽光発電、原子力、リチウム、電子半導体、食品、製薬、自動車、および工業用水処理業界に導入されています。
ASTM D2467 DIN 8061/8062 ISO 16137 SCH80評価 スイングディスク スプリングアシスト
おすすめ商品
会社
Zheyi Pipeline（Wuhan）Co.、Ltd。
Zheyi Pipeline（Wuhan）Co.、Ltd。

ZHEYI Group はい 中国 SCH8O/DIN UPVC/CPVC スイングチェックバルブ 食品産業/自動車/電子用 サプライヤー そして カスタムメイド SCH8O/DIN UPVC/CPVC スイングチェックバルブ 食品産業/自動車/電子用 工場. 当社は2007年に設立され、CPVCおよびUPVC工業用パイプの研究開発、製造、販売、サービスに注力しています。特殊設備製造許可証、浙江省水関連製品衛生許可証、ISO9001品質マネジメントシステム認証、IS014001環境マネジメントシステム認証、IS045001労働安全衛生マネジメントシステム認証など、数多くの認証を取得しています。50件以上の自主知的財産権と自社運営の輸出入権を有しています。多様な製品とより良いサービスを提供するために、ドイツとアメリカの先進的な技術、工具設備、独自の原材料と管理システムを導入しています。長年にわたり、当社の製品は化学、冶金、太陽光発電、原子力、リチウム電池、電子半導体、食品、医薬品、自動車、工業用水処理などの業界において、酸・アルカリ液、超純水、飲料水、電子グレード純水、産業廃水のパイプライン輸送に広く利用されています。現在、ZHEYIグループは全国に30社以上の販売会社を設立しており、各種製品はヨーロッパ、アメリカ、東南アジアなどの国と地域に輸出されており、国内外の顧客から深い好評を得ています。

栄誉の証明書
  • ISO 9001：2015
  • ISO 14001：2015
  • ISO 45001：2018
  • ISO 45001：2018
  • ISO：45001-2018 en
  • 国立ハイテク企業
  • 証明書
  • 証明書
ニュース
  • SCH 80 UPVC パイプは産業および商業用途でどこに使用されますか?

    化学処理業者、水処理業者、および産業施設が指定する SCH 80 UPVC パイプ 配管システムがより高い内圧を保持し、金属パイプに伴う重量、コスト、または腐食の懸念を持たずに激しい化学物質への曝露に耐える必要がある場合に最適です。スケジュール 80 のパイプをスケジュール 40 よりも厚く定義する追加の壁厚により、同じ公称パイプ サイズで大幅に高い圧力定格が得られ、これがほとんどの工業用配管仕様の決定...

    もっと詳しく知る
  • SCH 80 UPVC パイプが高圧用途に信頼できる選択肢となる理由は何ですか?

    SCH 80 UPVC パイプは、同じ外径の SCH 40 パイプよりも厚い壁で構築されているため、圧力定格が向上し、腐食性化学薬品、高温のプロセス流体、および加圧水を運ぶ工業用ラインの標準となっています。信頼性が必要な設備 SCH 80 UPVC パイプ 鋼レベルの構造強度と、熱可塑性プラスチック配管のみが提供できる耐食性および軽量性を兼ね備えているため、これを選択してください。 ...

    もっと詳しく知る
  • SCH 80 UPVC パイプが産業用配管システムで広く使用されている理由

    壁の厚さは、要求の厳しい工業用圧力に耐えるパイプと軽い住宅用のパイプを分ける唯一の仕様です。 SCH 80 UPVC パイプ はその製品ラインのヘビーデューティー側にしっかりと位置しており、厚肉の非可塑化 PVC 構造と強力な耐薬品性を組み合わせており、化学処理、水処理、および一般産業用配管システム全体にわたる標準的な選択肢となっています。 SCH 80 UPVC パイプとは何で...

    もっと詳しく知る
伝言を残す
  • Zheyi Pipeline（Wuhan）Co.、Ltd。
    厳格な品質管理

    ZHEYIグループは「品質第一」の原則を堅持し、国際的に先進的な設備と高品質の原材料を採用し、生産のすべての段階を厳密に管理し、優れた性能と美しい外観を備えたパイプライン製品の提供に取り組んでいます。

    当社は、日本の積水化学やアメリカのルーブリゾールなど、最先端の生産設備と高品質の材料を使用しています。「ZHEYI」は、精巧な生産技術と専門的な管理体制を完璧に融合させ、すべての製品は製造から検査、最終出荷に至るまで厳格な品質管理を受けており、外観と機能の完璧な融合を保証しています。

  • Zheyi Pipeline（Wuhan）Co.、Ltd。
    精密性能テスト
    ZHEYIでは、すべての製品を細部までこだわり抜いて作り上げています。洗練された美しいデザインだけでなく、優れた本質的な品質にも常にこだわり、厳格な性能試験を実施することで、過酷な環境下でも製品の安定性と耐久性を維持しています。:

    ● 密度テスト: 構造の均一性と安定性を確認するために材料の密度を測定します。
    ● ビカット軟化温度試験：高温条件下での材料の軟化度を評価し、さまざまな環境における製品の変形抵抗能力を確認します。
    ● オーブンテスト：長期耐熱性をシミュレートし、製品が長時間高温に耐えられるかどうかを検証します。
    ● 静水圧試験: 高圧条件下でのパイプの強度を評価し、製品の安全性と信頼性を確保します。
    ● 落下ハンマー衝撃テスト: 輸送中、設置中、日常使用中の製品の耐衝撃性をテストします。

SCH8O/DIN UPVC/CPVC スイングチェックバルブ 業界知識

正しい選び方 UPVC/CPVC スイングチェックバルブ ?主要なパラメータと動作条件の一致ガイド

UPVC（非可塑性ポリ塩化ビニル）およびCPVC（塩素化ポリ塩化ビニル）スイングチェックバルブは、優れた耐食性、軽量設計、経済性により、多くの業界で広く使用されています。正しく選択するには、長期安定した動作を確保するために、媒体の特性、動作条件、バルブの性能を総合的に考慮する必要があります。以下は、主要な選択ポイントと典型的な業界アプリケーション分析です。

1. 媒体の種類と化学的適合性
UPVC/CPVC 材料は、酸、アルカリ、塩、さまざまな腐食性媒体に対して優れた耐性を持っていますが、媒体の純度や耐薬品性に対する要件は業界によって異なります。
安全な飲料水: 無毒の沈殿を保証するために、NSF/ANSI 61 認証に準拠する必要があります。
工業用水処理：塩素、凝集剤、その他の化学薬品を含む水系に適用されます。
産業排水：耐食性に優れ、酸、アルカリ、重金属を含む排水の処理が可能です。
電子半導体: 超高純度の媒体が必要であり、バルブの内壁は滑らかで沈殿物がありません。
医薬品: FDA 基準を満たし、製薬用水や高純度液体の汚染を回避します。

2. 温度および圧力範囲
UPVC：適用温度0°C〜60°C、短期耐熱性は65°Cに達する可能性があり、通常の温度条件（飲料水システムなど）に適しています。
CPVC: より高い耐熱性 (-20°C ～ 90°C)、高温流体 (太陽光発電産業の冷却剤や冶金業界の酸塩基循環システムなど) に適しています。
圧力レベルは通常 PN10 ～ PN16 ですが、システムの作動圧力 (原子力発電補助パイプラインの低圧作動条件など) に応じて選択する必要があります。

3. 流量特性とバルブサイズ
スイングチェックバルブは流体の力を利用して自動開閉するため、低圧条件（工業用水処理における低速水流など）でのシール不良を避けるために、最低開閉圧力（通常0.5～1bar）を保証する必要があります。
大口径バルブ (DN50 以上) は大流量シナリオ (産業廃水の排出など) に適しており、小口径バルブ (DN15 ～ DN40) は精密システム (電子半導体における超純水の供給など) に適しています。

4. 業界の特殊な要件
原子力: 放射線劣化基準を満たしている必要があり、バルブは冗長シール設計になっている必要があります。
太陽光発電: エチレングリコール冷却材の腐食に対する耐性が必要であり、長期にわたる高温動作安定性に対する高い要件があります。
冶金: CPVC は、高濃度の酸、アルカリ、または酸化剤に対して UPVC よりも信頼性が高くなります。

5. 設置とメンテナンスに関する考慮事項
水平設置の場合は、弁体の揺動方向と流体の方向を一致させてください。垂直に設置する場合は、スプリング補助逆止弁を選択してください (医療業界のコンパクトなスペース配置など)。
粒子の詰まりを防ぐために、バルブシートのシールを定期的にチェックしてください (不純物を含む産業廃水によく見られます)。
