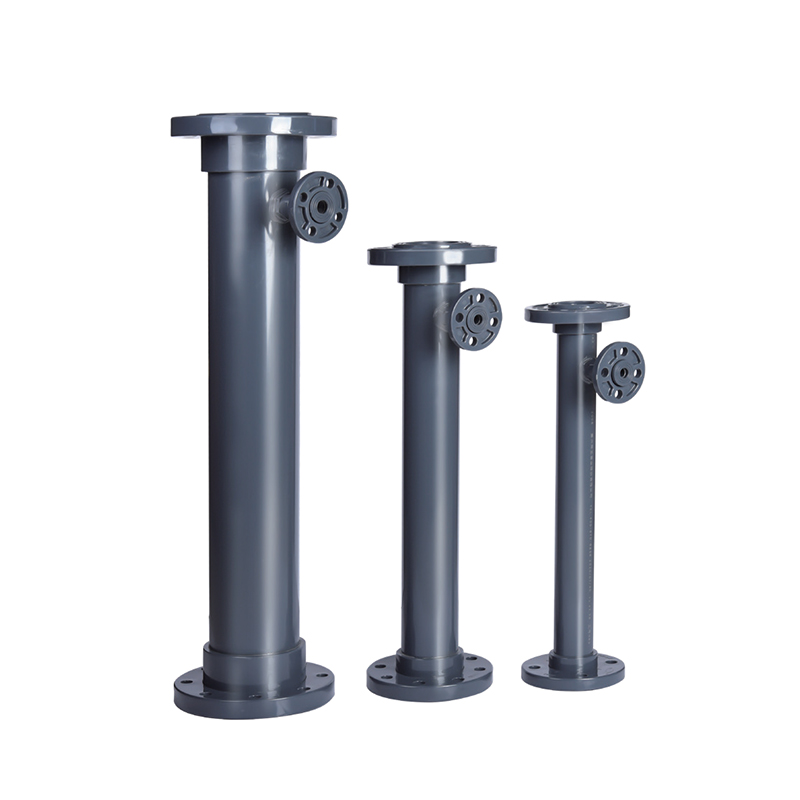

SCH8O/DIN UPVC/CPVC SK型スタティックミキサー

UPVC/CPVC SK タイプスタティックミキサーは、さまざまな産業用途向けに設計された高効率流体混合装置です。特に水処理、化学処理、食品加工、医薬品に適しており、さまざまな液体、気体、固体を効果的に混合して製品の一貫性と均一性を確保します。

モジュラー設計により、設置とメンテナンスが簡素化され、さまざまなサイズや流量要件に高い柔軟性で適応します。

お問い合わせ

前の：SCH8O/DIN UPVC/CPVC バスケットフィルター
次：SCH8O/DIN UPVC/CPVC スイングチェックバルブ

パラメータ応用技術基準

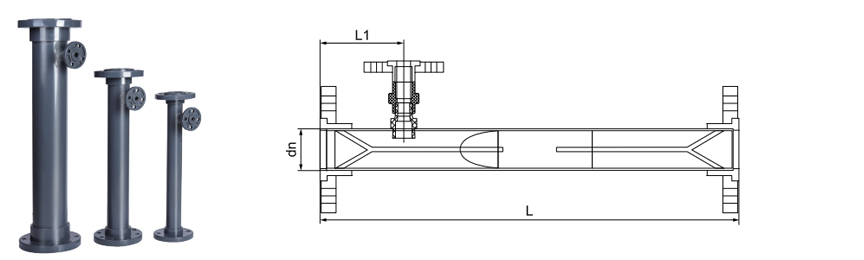

DN	DN	L	L1	投与ポート (デフォルト 1)	流量 (メートル/秒)	流れ (m3/h)	接続タイプ
63	50	500	100	DN20	<1	<6.84	フランジ
75	65	600	100	DN20	<1	<11.88	フランジ
90	80	650	100	DN20	<1	<18.08	フランジ
110	100	700	110	DN20	<1	<28.08	フランジ
140	125	900	130	DN25	<1	<43.92	フランジ
160	150	1000	150	DN25	<1	<63.36	フランジ
225	200	1300	190	DN32	<1	<108	フランジ
280	250	1500	220	DN32	<1	<180	フランジ
315	300	1600	240	DN32	<1	<262.8	フランジ
355	350	1700	260	DN32	<	<360	フランジ
400	400	2000	290	DN40	<1	<468	フランジ

SCH80/DIN・SKタイプ

UPVC / CPVC スタティックミキサー

ヘリカルエレメント · 受動的混合 · 可動部品なし

SCH80/DIN UPVC/CPVC SK タイプスタティックミキサーは、腐食性および高純度システム用のインライン混合装置です。 ASTM SCH80 および DIN 規格に準拠して構築されており、流れを分割、回転、再結合する固定螺旋要素を使用しており、可動部品が無く均一な混合を実現します。 SK ジオメトリは、層流、遷移、乱流の領域全体で機能します。本体は、一般サービス用の UPVC または最大 93°C の温度用の CPVC です。要素はボディ素材と一致し、完全な化学的適合性を実現します。用途には、酸の希釈、超純水の混合、pH 調整、ポリマーの混合、化学物質の注入などが含まれます。

DN15～DN200 サイズ

PN10～PN16 圧力

–20℃～93℃ CPVC の範囲

SKヘリカル要素

可動部品が無い

シール、ベアリング、回転部品はありません。摩耗とメンテナンスのコストを削減します。

完全な均質化

らせん状要素は、パイプ断面全体にわたって連続的に流れを分割および再結合します。

低エネルギー動作

最適化されたエレメントの形状により、混合効率を維持しながら圧力損失を最小限に抑えます。

化学的不活性性

UPVC および CPVC は、酸、塩基、および塩に耐性があります。 CPVC は 93°C を連続的に処理します。

技術仕様

本体 UPVC・CPVC

要素 UPVC・CPVC · PTFE

要素の種類 SKヘリカル・ハウジングあたり4～6本

接続ソケット・フランジ・ねじ込み

規格 ASTM D2467・DIN 8061/8062

パフォーマンスデータ

フローレジーム層流・遷移・乱流

要素の長さ 1.5 × パイプ内径

要素 per mixer 4 ～ 12 (カスタム)

典型的な dP 0.2～1.0バール

要素が増えると、混合強度と圧力損失が増加します。サイズについては工場にお問い合わせください。

応用分野

化学酸希釈・pH調整・ポリマー配合

半導体 UPWブレンディング・ウェットベンチ薬品混合

エネルギー電解液・エッチング液・クーラントコンディショニング

水凝集剤・消毒剤・中和剤

製薬脱イオン水・CIP・成分の均質化

自動車添加剤・塗料・クーラント混合

設置ガイドライン

あらゆる方向性。フロー矢印は方向と一致している必要があります。
直径 3 ～ 5 のパイプを上流に直流させます。
溶剤溶接: 材料に適したプライマーとセメントを使用してください。
フランジボルト: フルフェイスガスケットを使用して 15 ～ 20 Nm で均等にトルクをかけます。
定期メンテナンス中に要素の汚れや損傷を検査します。

動作限界

UPVC：60℃以下・CPVC：93℃以下・PTFE：120℃以下
スチームサービスには対応しておりません。急激な温度変化を避けてください。
固形物が体積の 5% を超える場合は工場での検査が必要です。
層流混合に必要な最小レイノルズ数。
UV 暴露: 安定化樹脂を使用するか、保護コーティングを適用します。

よくある質問

要素はいくつ必要ですか?

層流には 6 ～ 12 個の要素が必要です。乱流には 4 ～ 6 が必要です。高粘度の液体にはさらに多くの量が必要です。カスタム推奨事項の流量と粘度データを提供してください。

どの程度の圧力降下が予想されますか?

通常は、流量、粘度、要素数に応じて 0.2 ～ 1.0 bar。正確な計算を行うには、当社のサイジングツールを使用するか、プロセス条件をお知らせください。

研磨液を扱えますか?

中程度の固体は許容されます。研磨媒体は摩耗を促進します。このような場合には、PTFE エレメントを含む CPVC が推奨されます。固形分が 5% を超える場合は、摩耗データと材料オプションについてお問い合わせください。

汚れた場合の掃除方法は？

軽い汚れの場合は、互換性のある溶剤で洗い流してください。堆積物が多い場合は、ヘリカルエレメントを分解して機械的に洗浄します。定期的に点検することで過剰な蓄積を防ぎます。
