UPVC/CPVC 90°肘

UPVC/CPVC 90°エルボは、建設分野や工業分野で広く使用されている高性能パイプです。プレミアムUPVC（塩化していないポリビニル塩化ビニル）またはCPVC（塩素化ポリ塩化ビニル）から作られたこの90°の肘は、耐食性と高温性能を提供します。

この製品は、より滑らかなパイプ接続を可能にし、流体の流れ抵抗を効果的に減らし、システム全体の効率を改善するように設計されています。給水、排水、化学液の輸送に適しており、多様な要件を満たしています。 90°の肘は簡単に設置でき、標準の配管システムとシームレスに統合されているため、特別なツールは必要ありません。

お問い合わせ

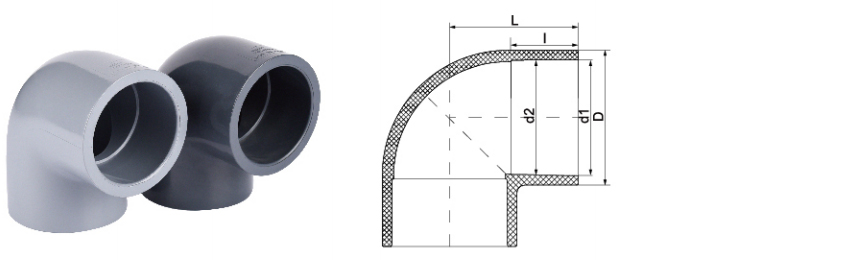

サイズ/nom。			dN20	dN25	dN32	dN40	DN50	DN63	DN75	DN90	DN110	DN140	DN160	DN225	DN280	DN315
			（DN15）	（DN20）	（DN25）	（DN32）	（DN40）	（DN50）	（DN65）	（DN80）	（DN100）	（DN125）	（DN150）	（DN200）	（DN250）	（DN300）
			（1/2 "）	（3/4 "）	（1 "）	（1-1/4 "）	（1-1/2 "）	（2 "）	（2-1/2 "）	（3 "）	（4 "）	（5 "）	（6 "）	（8 "）	（10 "）	（12 "）
din	D1		20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	D2		20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	UPVC	D	26.5	32	39.6	49	60	74.6	88	104	127	161	185	259.4	310	344
		l	28	33.5	40	48.5	58.5	72	84	99	119	150	170	241.5	295	325
		私	16	19	22	26	31	38	44	51	61	76	86	119	146	165
	CPVC	D	26.5	32	41	50.2	62.8	79	91	108.6	132.4	164.4	188.6	259.4	310	344
		l	29	34	42	50.5	61	75	87	102.5	123	156	178	241.5	296	325
		私	16.5	19	22.5	26.5	31.5	38	44	51.5	61.5	76.5	86.5	119	146	165
ansi	D1		21.51	26.87	33.62	42.4	48.54	60.65	79.39	89.31	114.81	141.81	168.81	219.8	273.81	324.61
	D2		21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.21	141.11	168	218.8	272.67	323.47
	D		29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	l		35	41	48	56	63	72	86	102.5	122.5	156	170	220	278	328
	私		22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153
jis	D1		22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	D2		21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D		29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	l		35	41	48	56	63	72	86	102.5	122.5	156	170	220	278	328
	I		22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153

UPVC/CPVC 90°肘 Industry knowledge

正しく選択する方法 UPVC/CPVC 90°肘？圧力レベルとサイズの基準の詳細な説明

工業用配管システムでは、UPVC（非塑性ポリ塩化ビニル）およびCPVC（塩素化ポリ塩化ビニル）90°の肘が重要なコネクタであり、その選択はシステムの安全性、耐久性、動作効率に直接影響します。正しい選択には、さまざまな産業の材料特性、圧力レベル、規模の基準、特別なニーズを包括的に考慮する必要があります。

1。材料の選択：UPVCとCPVCの重要な違い
UPVCは、通常の温度（0°C〜60°C）および低圧環境に適しており、良好な酸およびアルカリ腐食抵抗、低コストを備えており、安全な飲料水（安全な飲料水）、産業用水処理（産業水処理）、通常の飲料水（飲料水）、その他のシナリオによく使用されます。

CPVCは高温（最大93°C〜110°C）に耐性があり、圧縮強度が高くなっています。高温腐食性媒体に適しています。典型的な用途には、冶金産業における液体輸送、太陽光発電産業の高純度化学パイプライン、電子半導体産業の超純粋な水システム、医学産業の高温滅菌パイプライン、原子力発電所の放射線耐性パイプライン、および産業用排水処理の化学腐食環境が含まれます。

2。圧力グレードの選択（PNおよびSCH標準）
肘の圧力ベアリング能力は、壁の厚さのグレードに依存します。一般的な圧力基準には、PN（PN6、PN10、PN16などの公称圧力）およびSCH（SCH40、SCH80などのスケジュール）が含まれます。

安全な飲料水と通常の水処理のために、UPVC材料が通常選択され、圧力グレードPN6〜PN10はニーズを満たすことができます。産業廃水および冶金産業では、培地の強い腐食性により、長期的な圧力耐性と化学腐食耐性を確保するために、PN10〜PN16またはSCH80 CPVC肘を選択することをお勧めします。

太陽光発電、電子半導体および医学産業は、パイプラインの清潔さと耐薬品性の非常に高い要件を持っており、通常、CPVC SCH40またはSCH80肘を使用して、高純度媒体が汚染されていないことを確認します。原子力発電所の適用には、ASME NQA-1などの厳格な基準を満たす特別な放射線耐性CPVC材料が必要です。

3。サイズ標準（DNおよびインチ）
UPVC/CPVC 90°の肘のサイズは、配管システムと一致する必要があります。一般的な標準には、メトリック（DN15、DN50、DN100など）およびImperial（1/2 "、2"、4 "など）が含まれます。

電子半導体および太陽光発電産業では、通常、高精度の流体制御が必要なため、小径（DN15〜DN50）が使用されます。 DN80〜DN300の大口径の肘は、大規模な流量により、産業廃水処理および冶金産業で一般的に使用されています。原子力発電所と製薬産業は、漏れや汚染のリスクを避けるために正確なサイズのマッチングを確保するために、業界の基準に厳密に従わなければなりません。

4。業界固有の認定と要件
業界が異なると、肘の認証要件が異なります。
安全な飲料水 /飲料水：NSF / ANSI 61食品安全認定に準拠する必要があります。
電子半導体 /太陽光発電：粒子の堆積を減らすために超滑らかな内壁が必要であり、一部のアプリケーションでは半F57認定が必要です。
医学：USPクラスVIまたはFDA標準を満たして、可塑剤が浸出されないようにする必要があります。
原子力：ASME NQA-1品質認証は合格し、放射線耐性修正CPVC材料を使用する必要があります。

5。インストールおよびメンテナンスの推奨事項
接続方法：UPVC/CPVC肘は通常、溶媒（PVC接着剤）で結合します。インストール中は、インターフェイスが清潔でオイルがないことを確認してください。
サポート間隔：高温（CPVC）または大口径のパイプは、熱の膨張または液体の衝撃による変形を避けるために追加のサポートフレームが必要です。
定期的な検査：化学エネルギーや原子力エネルギーなどの高リスク産業では、亀裂、老化または腐食の兆候を定期的に検査する必要があります。
