カスタムメイド SCH8O/DIN UPVC/CPVC ボールボトムバルブ 食品産業/自動車/電子用

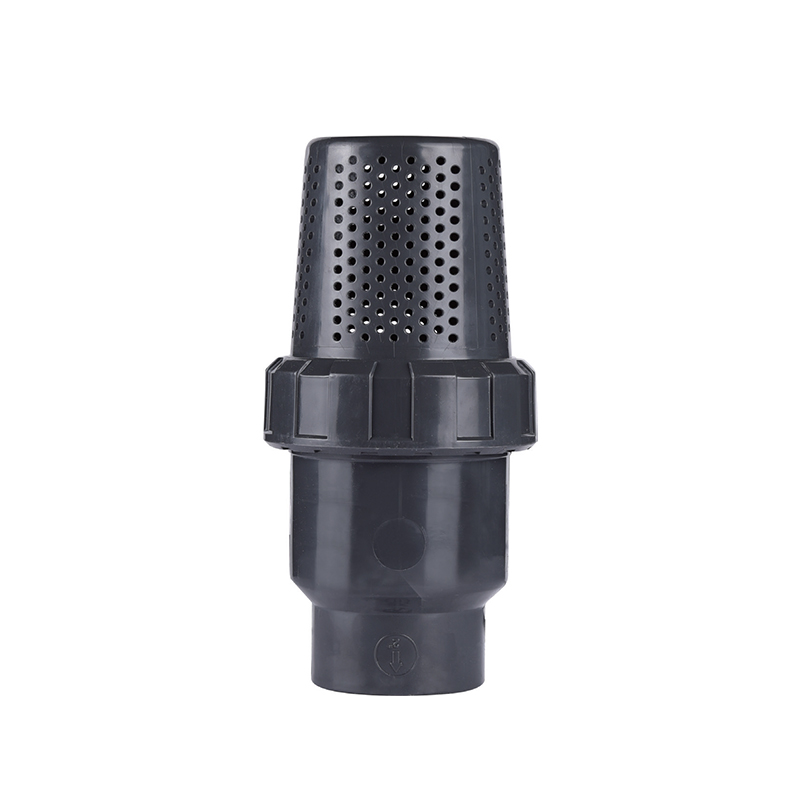

SCH8O/DIN UPVC/CPVC ボールボトムバルブ

SCH8O/DIN UPVC/CPVC ボールボトムバルブ

UPVC/CPVC ボールボトムバルブは、産業および建設分野のパイプラインシステム用に設計された高効率流体制御デバイスです。開閉時の流体の流れの妨げを最小限に抑える設計により、圧力損失を低減し、正確な流量制御を瞬時に実現します。

独自のボールコア設計によりスムーズで簡単な操作が可能となり、効率が大幅に向上します。高温、高圧に強いため、水処理、化学処理、廃水処理などの用途に適しています。

お問い合わせ
  • SCH8O/DIN UPVC/CPVC ボールボトムバルブ
前の：SCH8O/DIN UPVC/CPVC スイングチェックバルブ
次：SCH8O/DIN UPVC/CPVC ボールチェックバルブ

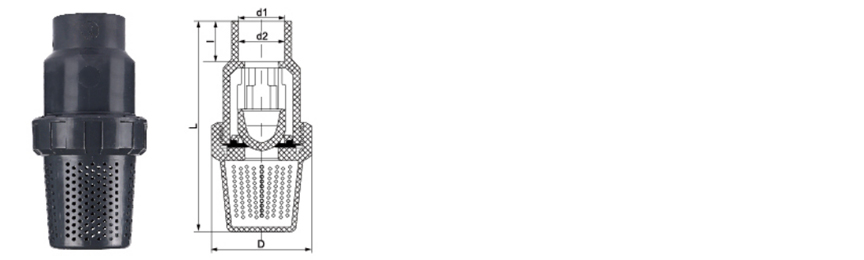

パラメータ 応用 技術基準

  • サイズ/公称

    DN20

    DN25

    DN32

    DN40

    DN50

    dn63

    dn75

    DN90

    DN110

    (DN15)

    (DN20)

    (DN25)

    (DN32)

    (DN40)

    (DN50)

    (DN65)

    (DN80)

    (DN100)

    (1/2インチ)

    (3/4インチ)

    (1")

    (1-1/4インチ)

    (1-1/2インチ)

    (2インチ)

    (2-1/2インチ)

    (3")

    (4インチ)

    ディン

    d1

    20.3

    25.3

    32.3

    40.3

    50.3

    63.3

    75.3

    90.3

    110.4

    d2

    20.1

    25.1

    32.1

    40.1

    50.1

    63.1

    75.1

    90.1

    110.1

    ANSI

    d1

    21.51

    26.87

    33.62

    42.6

    48.54

    60.65

    73.39

    89.31

    114.8

    d2

    21.25

    26.6

    33.3

    42.06

    48.18

    60.27

    72.9

    88.8

    114.2

    JIS

    d1

    22.4

    26.45

    32.56

    38.63

    48.73

    56.82

    58.63

    89.66

    114.27

    d2

    21.75

    25.7

    31.71

    37.67

    47.76

    55.77

    57.67

    88.63

    113.2

    D

    55

    63

    73

    85

    97

    118

    134

    158

    202

    L

    120

    146

    174

    190

    206

    235

    302

    350

    428

    I

    22

    22

    22

    26

    31

    38

    44

    51

    61

SCH80 / DIN・タンク底・フラッシュボア
UPVC / CPVC ボールボトムバルブ
フルポート・レバー操作・デッドレッグフリー設計
SCH80/DIN UPVC/CPVC ボールボトムバルブは、タンク、反応器、容器底部出口用に特別に設計された遮断バルブです。 ASTM SCH80 および DIN 規格に従って製造されたこのバルブは、標準ボール バルブによく見られるデッドレッグや沈殿物の閉じ込めを排除するフラッシュマウント ボールを備えています。フルポート設計により、残留物が滞留することなく容器内容物が完全に排出されます。バルブ本体は、一般的な化学サービス向けには UPVC で、最大 93°C の高温用途向けには CPVC で利用できます。 PTFE シートとシールにより、気泡を遮断して遮断します。ロック機能付きレバーハンドルにより、確実な位置保持が可能です。このバルブは、プロセス容器を完全に空にして洗浄する必要がある用途向けに特別に設計されています。
DN15～DN100
サイズ範囲
PN10～PN16
圧力定格
-20℃～93℃
CPVC の範囲
フラッシュボア
排水設計
フラッシュマウント設計
ボールはタンク底面と同一面に配置されているため、デッドレッグがなくなり、沈殿物の蓄積が防止されます。この設計により、完全な排水が保証され、洗浄手順が簡素化されます。
耐薬品性および耐熱性
UPVC および CPVC 材料は、幅広い酸、塩基、および塩に耐性があります。 CPVC は使用温度を 93°C まで延長します。 PTFE シートは、全圧力範囲にわたって気泡のない遮断を実現します。
フルポートフロー
ボールの穴はパイプの内径と一致しており、排出中に無制限の流れを提供し、重力供給タンクの出口にとって重要な圧力降下を最小限に抑えます。
ロック可能なハンドル
レバーハンドルには、開位置または閉位置の位置を保証するためのロック機能が含まれており、重要なプロセスでの不正な操作に対するセキュリティを提供します。
技術データ
本体材質 UPVC・CPVC
ボール材質 真鍮クロムメッキ(UPVC)・ソリッドCPVC
シート・シール PTFE（標準）・EPDM（オプション）
接続 ソケット（溶剤）・ねじ込み（NPT/BSPT）・フランジ付き（DIN）
規格 ASTM D2467 (SCH80) · DIN 8061/8062 · ISO16139
ハンドル レバー・90°回転・ロック可能
排水性能
フラッシュ ボールの設計により、残留容積がパイプ容積の 2% 未満に減少し、容器内容物のほぼ完全な排出が保証されます。
設置方向
バルブ本体を容器出口の直下に垂直に設置します。ハンドルはアクセスしやすい方向にある必要があります。フランジ接続の場合は、全面ガスケットを使用し、ボルトを均等に締めてください。
アプリケーションシナリオ
化学および冶金学
反応器底部出口、タンク排水ライン、酸移送、バッチ処理容器
エレクトロニクスおよび半導体
超純水貯蔵タンク、薬液排水管、ウェットベンチ排出
エネルギーと太陽光発電
バッテリー電解液タンク、ソーラーエッチングバス、冷却塔サンプ
水処理
浄化装置の排水管、フィルター逆洗出口、RO 透過水タンク、廃水サンプ
医薬品および食品
純水貯蔵、CIP 供給タンク、成分混合容器、衛生排水管
自動車および一般
部品洗浄機の排水管、塗料タンクの底部、冷却剤のリザーバー、工業用サンプ
インストールと操作に関する注意事項
  • 取付方法：容器出口直下にバルブ本体を垂直にして設置してください。ハンドルが障害物なく自由に動くことを確認してください。
  • フランジ接続: 全面 EPDM または PTFE ガスケットを使用します。フランジ ボルトを十字パターンで 15 ～ 20 Nm で均等に締め付けます。
  • 溶剤溶接: UPVC または CPVC 専用のプライマーとセメントを使用します。加圧する前に十分な硬化時間を与えてください。
  • ねじ接続: PTFE テープを雄ねじに貼り付けます。手で締め、さらにストラップ レンチを使用して 1 ～ 2 回転締めます。
  • 操作: シートの固着を防ぐために、バルブを四半期ごとに循環させます。頻繁に操作しない場合は、ステムにシリコンベースのグリースを塗布してください。
  • 洗浄: フラッシュボア設計により、分解せずに簡単な CIP (定置洗浄) が可能です。
重要な動作限界
  • UPVC ボディの場合は 60°C を超えないようにしてください。 CPVC 最大 93°C 連続。 PTFE シートは最大 93°C。
  • 蒸気サービスについては評価されていません。急激な熱サイクルや突然の圧力サージを避けてください。
  • UPVC ボディでは濃硝酸 (>15%) を使用しないでください。
  • バルブを過度の力で操作しないでください。トルクをかけすぎるとステムシールが損傷する可能性があります。
  • 取り付け時にバルブ本体に衝撃荷重や機械的衝撃を与えないでください。
  • 長時間の紫外線暴露から守ります。耐紫外線コーティングまたはシェードを使用してください。
  • バルブを容器や配管の支持点として使用しないでください。
よくある質問
タンク底部バルブのフラッシュ ボール設計の利点は何ですか?
フラッシュボール設計により、標準ボールバルブにありがちなデッドレッグや沈殿物の閉じ込めが解消されます。バルブが開いていると、ボールの表面がタンクの底と面一になり、容器の内容物を完全に排出できます。この設計により、洗浄が簡素化され、バッチ処理における製品汚染のリスクが軽減されます。
このバルブに対して UPVC と CPVC を選択するにはどうすればよいですか?
UPVC は、60°C までの液体を使用する一般的な化学サービスに適しています。 CPVC は、高温耐性 (最大 93°C) が必要な用途、または塩素化媒体を扱う場合に推奨されます。選択は、特定のプロセス化学および動作温度に基づいて行う必要があります。
このバルブは水平配管に設置できますか?
ボールボトムバルブは、タンクや容器の下に垂直に設置できるように特別に設計されています。水平ラインに設置することもできますが、フラッシングと排水の利点は大幅に減少します。水平用途の場合は、標準のボールバルブを推奨します。
このバルブにはどのようなメンテナンスが必要ですか?
PTFE シートとステム O リングを定期的に検査することをお勧めします。頻繁に操作しない場合は、シートの固着を防ぐために 4 か月ごとにバルブを循環させてください。ステムで漏れが発生した場合は、グランドナットを段階的に締めてください。シートが0.5 mmを超えて摩耗した場合は交換してください。
これらのボールボトムバルブは、酸アルカリ液体、超純水、飲料水、電子グレードの水、および産業廃水パイプラインを処理するために、化学、冶金、太陽光発電、原子力、リチウム、電子半導体、食品、製薬、自動車、および工業用水処理業界に導入されています。
ASTM D2467 DIN 8061/8062 ISO 16139 SCH80評価 フラッシュボア ロック可能なハンドル
