UPVC/CPVC TEE

UPVC/CPVC TEE

UPVC/CPVC TEEは、配管、化学、および建設用途で広く使用されている高性能パイプフィッティングです。プレミアムUPVC（非塑性ポリビニル塩化ビニル）またはCPVC（塩素化ポリ塩化ビニル）材料で作られたこれらのT字型コネクタは、耐性耐性と老化抵抗性を備えており、長期的な耐久性を確保します。

UPVC/CPVC TEEの設計により、3つのパイプの効率的な接続が可能になり、流れの迂回が促進されたり、さまざまな配管レイアウトに合流したりできます。通常、接着剤結合を使用して、その単純な設置により、強力なシーリングが保証され、漏れリスクが最小限に抑えられます。

お問い合わせ

PREV：UPVC/CPVC 90°肘
NEXT：No next article

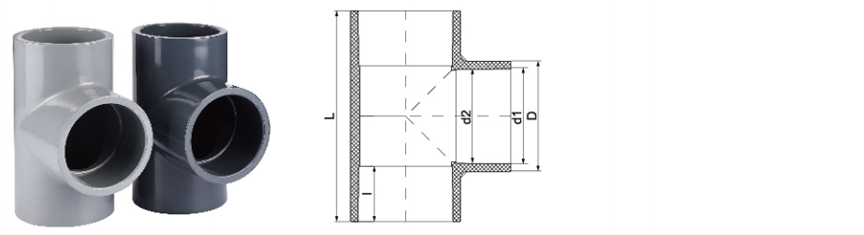

パラメーター応用技術基準

サイズ/nom。			dN20	dN25	dN32	dN40	DN50	DN63	DN75	DN90	DN110	DN140	DN160	DN225	DN280	DN315
			（DN15）	（DN20）	（DN25）	（DN32）	（DN40）	（DN50）	（DN65）	（DN80）	（DN100）	（DN125）	（DN150）	（DN200）	（DN250）	（DN300）
			（1/2 "）	（3/4 "）	（1 "）	（1-1/4 "）	（1-1/2 "）	（2 "）	（2-1/2 "）	（3 "）	（4 "）	（5 "）	（6 "）	（8 "）	（10 "）	（12 "）
din	D1		20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	D2		20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	UPVC	D	26.5	32	39.6	49	60	74.6	88	104	127	161	185	259.4	312	345
		l	56	67	80	97	117	144	168	198	238	300	340	482	590	650
		私	16	19	22	26	31	38	44	51	61	76	86	119	146	164
	CPVC	D	26.5	32	41	50.2	62.8	79	91	108.6	132.4	164.4	188.6	259.4	312	345
		l	58	68	84	101	122	150	174	205	246	312	356	482	590	650
		私	16.5	19	22.5	26.5	31.5	38	44	51.5	61.5	76.5	86.5	119	146	164
ansi	D1		21.51	26.87	33.62	42.4	48.54	60.65	79.39	89.31	114.81	141.81	168.81	219.8	273.81	324.61
	D2		21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.21	141.11	168	218.8	272.67	323.47
	D		29.5	35	43.5	53.2	60	72.8	88	108	132	164	191	246	306	360
	l		70	82	96	112	126	144	172	204	245	310	340	440	556	656
	私		22.2	25.5	28.6	32.8	36	39	46	52	60	70	79.5	104	128	153
jis	D1		22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	D2		21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D		29.5	35	43.5	53.2	60	72.8	88	108	132	164	191	246	306	360
	l		70	82	96	112	126	144	172	204	245	310	340	440	556	656
	I		22.2	25.5	28.6	32.8	36	39	46	52	60	70	79.5	104	128	153

会社

Zheyi Pipeline（Wuhan）Co.、Ltd。

Zheyi Pipeline（Wuhan）Co.、Ltd。

Zheyiグループはです China UPVC/CPVC TEE 食品産業/自動車/電子用 Suppliers そして Custom UPVC/CPVC TEE 食品産業/自動車/電子用 Factory。 2007年に設立され、R＆D、製造、販売、およびCPVCおよびUPVCの産業パイプラインのサービスを専門としています。特別な機器の生産ライセンス、Zhijiang州の水関連製品衛生免許承認文書、IS09001品質管理システム証明書、IS014001環境管理システム証明書、IS045001労働安全管理システム証明書およびその他の証明書を取得しました。また、50を超える独立した知的財産権と自己管理輸入および輸出力も保持しています。多様な製品とより良いサービスを提供するために、同社はドイツとアメリカから高度な技術、工具機器、ユニークな原材料と管理システムを導入しました。長年にわたり、当社の製品は、化学産業、冶金、太陽光発電、原子力、リチウム、電子半導体、食品、医学、自動車、産業用水処理、および酸およびアルカリ液体、超純金水、飲料水、電子グレードの水、産業用廃水パイプライン輸送で広く使用されています。現在、Zheyi Groupは全国の30を超える営業会社を設立しています。製品のカテゴリは、ヨーロッパ、アメリカ、東南アジア、その他の国や地域に輸出されています。当社の製品は、国内および国際市場の顧客に歓迎されています。

名誉証明書

ニュース

メッセージフィードバック

厳格な品質管理

「Quality First」の原則に導かれたZheyi Groupは、生産のあらゆる段階を厳密に制御するために、国際的に高度な機器とプレミアム原材料を活用しています。目標は、パフォーマンスと美学の両方に優れたパイプライン製品を提供することです。

同社は、日本のSekisuiや米国のLubrizolを含む最先端の生産機器と高品質の材料を利用しています。洗練された生産技術と専門的管理のシームレスなブレンドを通じて、各「Zheyi」製品は、生産と検査から最終配信まで、厳格な品質管理を受け、外観と機能の両方で完璧さを排出します。
精密パフォーマンステスト

Zheyiでは、すべての製品は、洗練された美学に焦点を当てているだけでなく、優れた内部品質に対する揺るぎないコミットメントで作られています。厳密なパフォーマンステストにより、困難な条件下であっても、製品の安定性と耐久性が保証されます。

●密度テスト：構造の均一性と安定性を確保するための材料密度を測定します。
●Vicat軟化温度テスト：高温条件下で材料軟化を評価して、さまざまな環境での変形に対する耐性を確保します。
●オーブンテスト：長期の耐熱性をシミュレートし、高温への長時間の暴露に耐える製品の能力を検証します。
●静水圧テスト：高圧条件下でパイプライン強度を評価して、安全性と信頼性を保証します。
●ドロップハンマーインパクトテスト：輸送、設置、日常使用中に製品の耐久性を確保するために、耐性に耐えることができます。

UPVC/CPVC TEE Industry knowledge

UPVC/CPVC TEE 選択ガイド：圧力評価、規模の基準、および業界アプリケーション

UPVC（非塑性塩化ビニル）およびCPVC（塩素化ポリ塩化ビニル）ティーは、化学、水処理、エネルギー、ハイエンド製造などの産業のパイプラインシステムの重要なコネクタです。正しい選択には、圧力評価、規模の基準、腐食抵抗、業界固有の要件を包括的に考慮する必要があります。以下は、主要な選択要因と典型的な業界アプリケーションの分析です。

1。圧力評価と温度耐性
UPVC：0〜60°Cに適用されると、圧力抵抗は通常150〜200 psi（壁の厚さに応じて）で、通常の温度と低圧環境に適しています。
CPVC：温度抵抗は90〜100°Cに達する可能性があり、圧力抵抗は100〜400 psiで、高温および高圧条件（工業用蒸気暖房、温水輸送など）に適しています。

2。サイズ標準
公称直径（DN）：一般的なサイズはDN15-DN300であり、パイプラインシステム標準（ISO、ANSIなど）と一致する必要があります。

壁の厚さ（スケジュール）：
スケジュール40：一般的な目的、ほとんどの低圧シナリオ（飲料水、産業用水処理など）に適しています。
スケジュール80：化学産業や原子力発電所などの高需要環境で使用される高圧抵抗。

3。業界のアプリケーションと選択ポイント
（1）安全な飲料水
申請：市の水道、家庭用配管システム。
選択キー：NSF/ANSI 61認定を遵守して、素材が非毒性であることを確認する必要があります。通常はUPVCスケジュール40が選択されています。

（2）冶金
アプリケーション：漬物ライン、冷却水システム、腐食性媒体輸送。
選択キー：強酸（硫酸、塩酸など）、できればCPVCスケジュール80に耐性がある必要があります。

（3）太陽光発電
アプリケーション：ソーラーパネル冷却循環システム、純水輸送。
選択キー：UPVCは、日光への長期暴露による老化を防ぐために、抗ウルトラビオレット（UV）スタビライザーを追加する必要があります。

（4）原子力産業
アプリケーション：核廃棄物処理パイプライン、補助冷却システム。
選択キー：材料には高い放射耐性が必要です。CPVCはASTM D1784標準に準拠し、厳しい圧力耐性テストを受ける必要があります。

（5）電子半導体
アプリケーション：超純水（UPW）送達、高純度の化学物質分布システム。
選択キー：超高清浄度UPVC/CPVCを使用する必要があり、粒子の沈殿と培地の汚染を避けるために、内壁を電解的に磨く必要があります。

（6）医学産業
アプリケーション：医薬品純水システム、滅菌液パイプライン。
選択キー：FDA認定に準拠する必要があり、CPVCは高温の滅菌（121°C）に耐えて、細菌の成長を確保できません。

（7）産業用水処理
アプリケーション：逆浸透（RO）、軟化水システム、循環冷却水。
選択キー：UPVCは塩素耐性で酸化耐性であり、システムの圧力に応じて、スケジュール40または80に適しています。

（8）産業廃水
アプリケーション：腐食性化学物質、酸塩基中和システムを含む廃水排出。
選択キー：CPVCは、酸塩基耐性、有機溶媒耐性であり、長期使用後も簡単に分解されません。

（9）飲料水
アプリケーション：建物内の冷たい流通と温水の流通、直接飲料水システム。
選択キー：長期的な安全な使用を確保するには、地域認証基準（WRAS UK、KTWドイツなど）に準拠する必要があります。

4。選択の考慮事項
化学的互換性：異なる培地（酸、アルカリ、溶媒など）は、UPVC/CPVCに異なる影響を及ぼし、ASTM F439標準を参照する必要があります。
接続方法：
溶媒セメント：永続的な接続、良好なシーリングに適しています。
フランジ：産業システムに適した、分解してメンテナンスが簡単です。
ねじ：小さなパイプに使用されますが、シーリングに注意を払う必要があります。
認証要件：原子力発電産業にはASME NQA-1が必要、半導体産業には半F57が必要であり、製薬業界にはFDA認定が必要です。
