カスタムメイド SCH8O/DIN UPVC/CPVC バスケットフィルター 食品産業/自動車/電子用

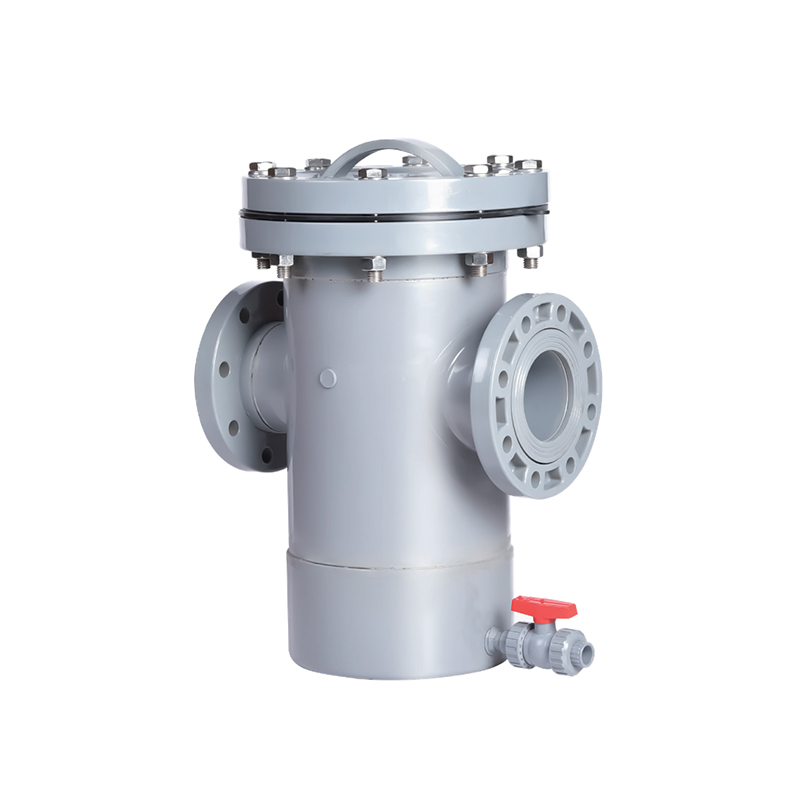

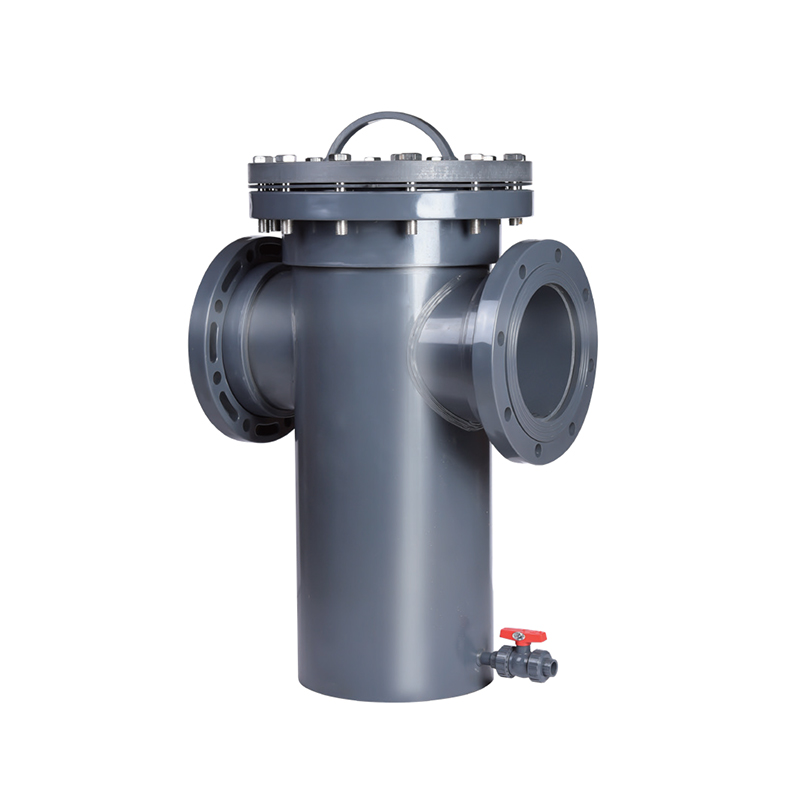

SCH8O/DIN UPVC/CPVC バスケットフィルター

SCH8O/DIN UPVC/CPVC バスケットフィルター

UPVC/CPVCバスケットフィルターは、水処理、化学処理、食品などの産業分野で広く使用されている高効率ろ過装置です。その独自の設計は液体から不純物や固体粒子を効果的に除去し、システムの正常な動作を保証します。

このフィルターは多層フィルタースクリーンを備えており、ユーザーは実際のニーズに基づいてさまざまな濾過精度を選択できるため、濾過効率が向上し、機器の耐用年数が延長されます。ユーザーは定期的にフィルターバスケットを取り外して掃除するだけなので、メンテナンスと掃除が簡単で、メンテナンスコストと作業負荷が軽減されます。

お問い合わせ
  • SCH8O/DIN UPVC/CPVC バスケットフィルター
  • SCH8O/DIN UPVC/CPVC バスケットフィルター
前の：UPVC/CPVC空気圧ボールバルブ
次：SCH8O/DIN UPVC/CPVC SK型スタティックミキサー

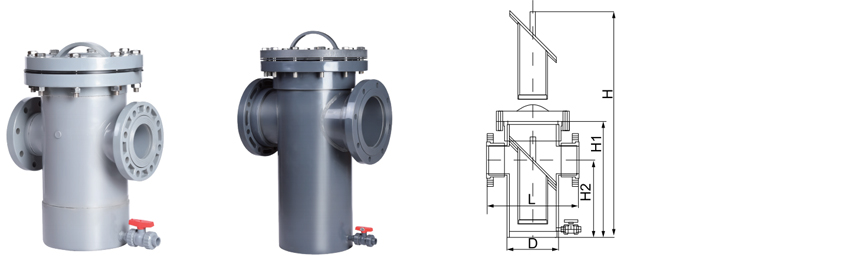

パラメータ 応用 技術基準

  • DN

    DN

    L

    H

    H1

    D

    排水する

    20

    15

    180

    475

    260

    75

    DN20

    25

    20

    80

    475

    260

    75

    DN20

    32

    25

    180

    475

    260

    90

    DN20

    40

    32

    200

    490

    270

    90

    DN25

    50

    40

    260

    555

    300

    110

    DN25

    63

    50

    260

    555

    300

    110

    DN25

    75

    65

    330

    665

    360

    140

    DN32

    90

    80

    340

    735

    400

    160

    DN32

    110

    100

    400

    835

    470

    225

    DN32

    140

    125

    480

    985

    550

    280

    DN40

    160

    150

    500

    1145

    630

    280

    DN40

    225

    200

    560

    435

    780

    315

    DN50

    280

    250

    660

    1725

    930

    400

    DN50

    315

    300

    750

    2245

    1200

    450

    DN63

SCH80 / DIN・インラインストレーナ
UPVC / CPVC バスケットフィルター
取り外し可能なバスケット · 穴あきまたはメッシュ · クイックオープンカバー
SCH80/DIN UPVC/CPVC バスケット フィルターは、腐食性の高純度流体の流れから浮遊固体を除去するように設計されたインライン ストレーナーです。 ASTM SCH80 および DIN 規格に従って製造されたこのフィルターは、連続的な流れを可能にしながら微粒子を捕捉する取り外し可能な穴あきバスケットまたはメッシュ バスケットを採用しています。バスケットにはクイックオープンカバーからアクセスできるため、パイプラインを分解せずに迅速な洗浄や交換が可能です。フィルター本体は、一般的な化学サービス用には UPVC で、最大 93°C の高温用には CPVC で使用できます。バスケットは、用途に応じて、適合する熱可塑性材料または金属材料で指定できます。このフィルターは、下流のポンプ、バルブ、計器類を摩耗による損傷や汚れから保護するために広く使用されています。
DN25～DN200 サイズ範囲
PN10～PN16 圧力定格
–20℃～93℃ CPVC の範囲
バスケットタイプ 穴あき/メッシュ
取り外し可能なバスケット
フィルター本体をパイプラインから取り外さずに抽出および洗浄できるため、メンテナンスのダウンタイムが削減されます。
耐薬品性
UPVC および CPVC ボディは、酸、塩基、および塩に耐性があります。 CPVC は使用温度を 93°C まで延長します。
低い圧力損失
大きなオープンバスケット領域により、流量制限が最小限に抑えられ、粒子捕捉を維持しながらポンピングエネルギーが削減されます。
多用途のろ過
粗い濾過には穴あきバスケット、細かい濾過にはメッシュバスケットを使用します。カスタムサイズも利用可能です。
建設
本体 UPVC・CPVC
バスケット UPVC・CPVC · SS304 · SS316
カバーシール EPDM・FKM・PTFE
接続 ソケット・フランジ・ねじ込み
ろ過
穴あき 0.5～10mmの穴
メッシュ 20～200メッシュ
カスタム スロット・ウェッジワイヤー
バスケット volume 0.5 ～ 15 L (サイズによる)
規格
ASTM D2467 (SCH80)
DIN 8061/8062
圧力 PN10～PN16
温度 UPVC 60℃・CPVC 93℃
アプリケーションシナリオ
01 化学 酸移送ライン内のスケールや破片からポンプを保護
02 半導体 ウェットベンチでの UPW 研磨と粒子除去
03 エネルギー バッテリー製造における冷却液の濾過と電解液の濾過
04 水 廃水スクリーニングとRO前処理
05 製薬 脱イオン水および CIP ループ保護
06 自動車 塗料、クーラント、部品洗浄濾過
設置ガイドライン
  • バスケット室を下向きまたは水平に向けて設置してください。フロー矢印は揃える必要があります。
  • バスケットを取り外すために十分なスペースを確保してください。最小クリアランスはバスケットの長さと同じです。
  • 溶剤溶接接続には、UPVC または CPVC に固有のプライマーとセメントを使用してください。
  • フランジボルト：全面ガスケットを使用してください。十字パターンで 15 ～ 20 Nm のトルクを均等に加えます。
  • 取り付ける前にバスケットに損傷がないか点検してください。ハウジング内に適切に固定されていることを確認してください。
重大な限界
  • 温度: UPVC 60°C max · CPVC 93°C max. Basket may have lower limit.
  • 定格圧力を超えないようにしてください。バスケットに荷重がかかると差圧が増加します。
  • 圧力降下を監視します。 dP が 0.5 bar を超えたらバスケットを掃除します。
  • バスケットの材料とプロセス化学の適合性を確認します。
  • 屋外設置の場合は、UV 安定化樹脂または保護コーティングを使用してください。
よくある質問
バスケットはどのくらいの頻度で掃除すればよいですか?
洗浄頻度は固形物の負荷と流量によって異なります。フィルター間の圧力差を監視します。差圧が清浄値を 0.3 ～ 0.5 bar 上回る場合は、バスケットを取り外して清掃する必要があります。ハイソリッド用途では、毎日の検査が必要になる場合があります。
穴あきバスケットとメッシュバスケットの違いは何ですか?
穴あきバスケットにはドリルで穴が開けられており、粗い濾し（2 ～ 10 mm）に使用されます。メッシュバスケットは金網を使用しており、より細かい濾過（20～200メッシュ）を実現します。メッシュバスケットは濾過効率が高くなりますが、圧力損失も高くなります。粒子径と許容圧力損失に応じて選択してください。
バスケットを後から別のタイプに交換することはできますか?
はい、バスケットは交換可能です。プロセス要件の変化に応じて、穴あきバスケットとメッシュバスケットを切り替えることができます。適切なフィット感と濾過性能を維持するために、交換用バスケットの全体寸法とシール面が同じであることを確認してください。
バスケットが完全に詰まってしまうとどうなりますか?
バスケットが完全に詰まると、圧力降下が急激に上昇します。フィルター本体には、構成によってはバイパスまたは圧力逃がし機構が含まれています。ただし、高 dP での連続運転はバスケットに損傷を与えたり、流量不足を引き起こす可能性があります。この状態を防ぐために、定期的な監視と清掃をお勧めします。
これらのバスケット フィルターは、化学、冶金、太陽光発電、原子力、リチウム、半導体、食品、製薬、自動車、および水処理産業で、酸、アルカリ、超純水、飲料水、電子グレードの水、および産業排水を処理するために役立ちます。
ASTM D2467 DIN 8061/8062 SCH80 バスケットストレーナー インラインろ過
おすすめ商品
会社
Zheyi Pipeline（Wuhan）Co.、Ltd。
Zheyi Pipeline（Wuhan）Co.、Ltd。

ZHEYI Group はい 中国 SCH8O/DIN UPVC/CPVC バスケットフィルター 食品産業/自動車/電子用 サプライヤー そして カスタムメイド SCH8O/DIN UPVC/CPVC バスケットフィルター 食品産業/自動車/電子用 工場. 当社は2007年に設立され、CPVCおよびUPVC工業用パイプの研究開発、製造、販売、サービスに注力しています。特殊設備製造許可証、浙江省水関連製品衛生許可証、ISO9001品質マネジメントシステム認証、IS014001環境マネジメントシステム認証、IS045001労働安全衛生マネジメントシステム認証など、数多くの認証を取得しています。50件以上の自主知的財産権と自社運営の輸出入権を有しています。多様な製品とより良いサービスを提供するために、ドイツとアメリカの先進的な技術、工具設備、独自の原材料と管理システムを導入しています。長年にわたり、当社の製品は化学、冶金、太陽光発電、原子力、リチウム電池、電子半導体、食品、医薬品、自動車、工業用水処理などの業界において、酸・アルカリ液、超純水、飲料水、電子グレード純水、産業廃水のパイプライン輸送に広く利用されています。現在、ZHEYIグループは全国に30社以上の販売会社を設立しており、各種製品はヨーロッパ、アメリカ、東南アジアなどの国と地域に輸出されており、国内外の顧客から深い好評を得ています。

栄誉の証明書
  • ISO 9001：2015
  • ISO 14001：2015
  • ISO 45001：2018
  • ISO 45001：2018
  • ISO：45001-2018 en
  • 国立ハイテク企業
  • 証明書
  • 証明書
ニュース
  • SCH 80 UPVC パイプは産業および商業用途でどこに使用されますか?

    化学処理業者、水処理業者、および産業施設が指定する SCH 80 UPVC パイプ 配管システムがより高い内圧を保持し、金属パイプに伴う重量、コスト、または腐食の懸念を持たずに激しい化学物質への曝露に耐える必要がある場合に最適です。スケジュール 80 のパイプをスケジュール 40 よりも厚く定義する追加の壁厚により、同じ公称パイプ サイズで大幅に高い圧力定格が得られ、これがほとんどの工業用配管仕様の決定...

    もっと詳しく知る
  • SCH 80 UPVC パイプが高圧用途に信頼できる選択肢となる理由は何ですか?

    SCH 80 UPVC パイプは、同じ外径の SCH 40 パイプよりも厚い壁で構築されているため、圧力定格が向上し、腐食性化学薬品、高温のプロセス流体、および加圧水を運ぶ工業用ラインの標準となっています。信頼性が必要な設備 SCH 80 UPVC パイプ 鋼レベルの構造強度と、熱可塑性プラスチック配管のみが提供できる耐食性および軽量性を兼ね備えているため、これを選択してください。 ...

    もっと詳しく知る
  • SCH 80 UPVC パイプが産業用配管システムで広く使用されている理由

    壁の厚さは、要求の厳しい工業用圧力に耐えるパイプと軽い住宅用のパイプを分ける唯一の仕様です。 SCH 80 UPVC パイプ はその製品ラインのヘビーデューティー側にしっかりと位置しており、厚肉の非可塑化 PVC 構造と強力な耐薬品性を組み合わせており、化学処理、水処理、および一般産業用配管システム全体にわたる標準的な選択肢となっています。 SCH 80 UPVC パイプとは何で...

    もっと詳しく知る
伝言を残す
  • Zheyi Pipeline（Wuhan）Co.、Ltd。
    厳格な品質管理

    ZHEYIグループは「品質第一」の原則を堅持し、国際的に先進的な設備と高品質の原材料を採用し、生産のすべての段階を厳密に管理し、優れた性能と美しい外観を備えたパイプライン製品の提供に取り組んでいます。

    当社は、日本の積水化学やアメリカのルーブリゾールなど、最先端の生産設備と高品質の材料を使用しています。「ZHEYI」は、精巧な生産技術と専門的な管理体制を完璧に融合させ、すべての製品は製造から検査、最終出荷に至るまで厳格な品質管理を受けており、外観と機能の完璧な融合を保証しています。

  • Zheyi Pipeline（Wuhan）Co.、Ltd。
    精密性能テスト
    ZHEYIでは、すべての製品を細部までこだわり抜いて作り上げています。洗練された美しいデザインだけでなく、優れた本質的な品質にも常にこだわり、厳格な性能試験を実施することで、過酷な環境下でも製品の安定性と耐久性を維持しています。:

    ● 密度テスト: 構造の均一性と安定性を確認するために材料の密度を測定します。
    ● ビカット軟化温度試験：高温条件下での材料の軟化度を評価し、さまざまな環境における製品の変形抵抗能力を確認します。
    ● オーブンテスト：長期耐熱性をシミュレートし、製品が長時間高温に耐えられるかどうかを検証します。
    ● 静水圧試験: 高圧条件下でのパイプの強度を評価し、製品の安全性と信頼性を確保します。
    ● 落下ハンマー衝撃テスト: 輸送中、設置中、日常使用中の製品の耐衝撃性をテストします。

SCH8O/DIN UPVC/CPVC バスケットフィルター 業界知識

重要な役割 UPVC/CPVC バスケットフィルター 電気めっきおよび化学廃水処理における

UPVC (非可塑化ポリ塩化ビニル) および CPVC (塩素化ポリ塩化ビニル) バスケット フィルターは、優れた耐食性、高い機械的強度、および費用対効果により、電気めっき、化学廃水処理、および複数の主要産業分野で重要な役割を果たしています。以下は、その中核となるアプリケーション シナリオと価値分析です。

1. 電気めっき産業: 重金属廃水の効率的なろ過
電気めっき廃水には、高濃度の重金属 (クロム、ニッケル、銅など) が含まれています。 UPVC/CPVC バスケット フィルターは、強酸 (硫酸、塩酸など) および強アルカリ環境に耐え、浮遊粒子やめっき液の不純物を効果的に遮断し、廃水処理システムの安定した動作を保証し、その後の膜分離またはイオン交換装置を保護します。

2. 化学排水処理：耐食性と長寿命
化学廃水には複雑な成分（有機溶媒や強力な酸化剤など）が含まれています。 CPVC 材料は、高温 (最大 90°C) および腐食性媒体でも優れた性能を発揮します。これらは、パイプやポンプの詰まりのリスクを軽減するために、農薬、染料、石油化学およびその他の産業での前処理に適しています。

3. 業界を超えた主要なアプリケーション
太陽光発電: エッチング液中のシリコン粉末と化学残留物をろ過して、太陽電池生産の純度を確保します。
電子半導体: 超純水調製中の粒子を除去して、ウェーハの汚染を防ぎます。
原子力発電: 冷却水システムの粒子制御に使用される耐放射線性改質 UPVC は、特別な安全基準を満たしています。
冶金学: 酸洗い廃水中の金属酸化物をろ過して、貴重な成分を回収します。
医療: 微生物と粒子状物質が製薬用精製水システムの基準を満たしていることを確認します。
工業用水処理: ボイラーと冷却塔をスケールや腐食から保護します。
飲料水: UPVC フィルターは都市水道の前処理で沈泥や錆を除去し、衛生基準を満たします。

4. 主な利点の概要
耐食性：pH0～14の極限環境にも適応し、金属フィルターをはるかに上回る寿命を持ちます。
軽量でメンテナンスが簡単：プラスチック素材は取り付けが簡単で、フィルターバスケットはすぐに分解して掃除できます。
費用対効果: 酸性廃水のシナリオでは、ステンレス鋼フィルターよりも価格面で大きな利点があります。
