カスタムメイド SCH8O/DIN UPVC/CPVC ボールチェックバルブ 食品産業/自動車/電子用

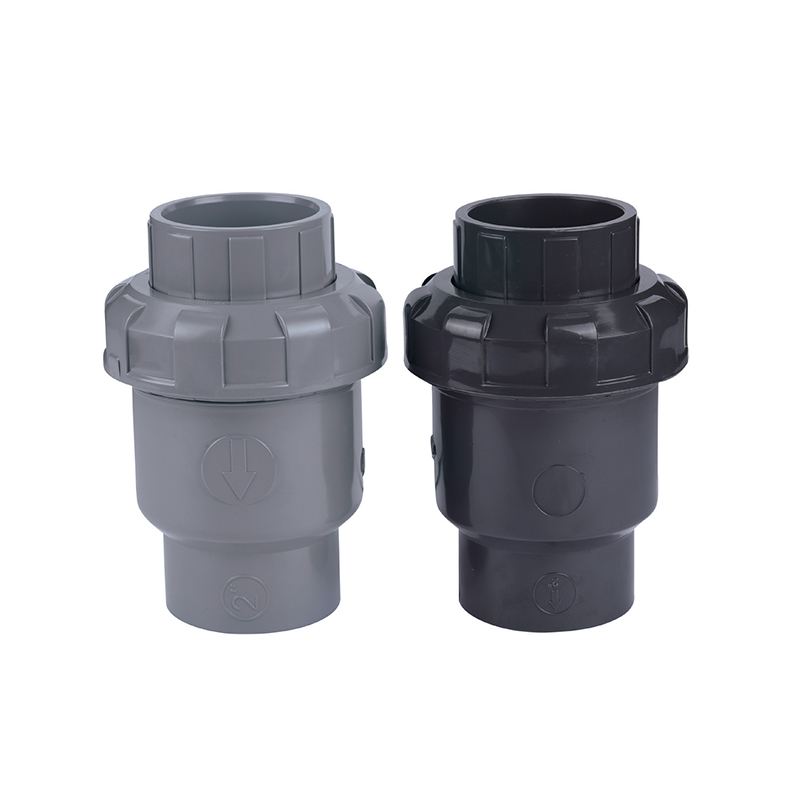

SCH8O/DIN UPVC/CPVC ボールチェックバルブ

SCH8O/DIN UPVC/CPVC ボールチェックバルブ

UPVC/CPVC ボール逆止弁は、さまざまな産業および建設用途向けに設計された高効率で信頼性の高い流体制御装置です。ボール型の設計により、流体の流れ中にバルブが素早く開き、逆流中に自動的に閉じることができ、逆流や流体の混合を効果的に防止してシステムの安全性と効率性を確保します。

このバルブは、水処理、化学処理、製薬、食品加工業界で、特に高い流体純度が必要なシナリオで広く使用されています。シンプルな構造と便利な設置により、高度な流体制御要件に対応する最新の産業ソリューションとなります。

お問い合わせ
  • SCH8O/DIN UPVC/CPVC ボールチェックバルブ
前の：SCH8O/DIN UPVC/CPVC ボールボトムバルブ
次：SCH8O/DIN UPVC/CPVC ギヤバタフライバルブ

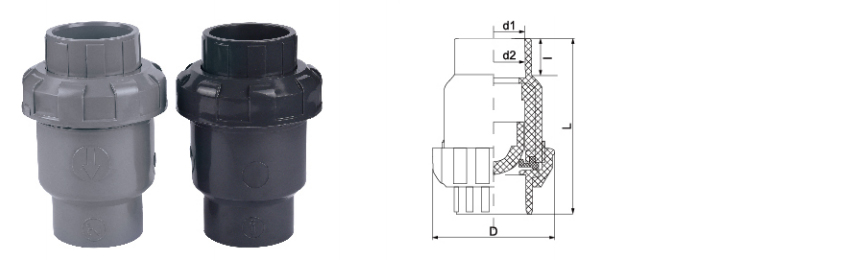

パラメータ 応用 技術基準

  • サイズ/公称

    DN20

    DN25

    DN32

    DN40

    DN50

    dn63

    dn75

    DN90

    DN110

    (DN15)

    (DN20)(

    DN25)

    (DN32)

    (DN40)

    (DN50)

    (DN65)

    (DN80)

    (DN100)

    (1/2インチ)

    (3/4インチ)

    (1")

    (1-1/4インチ)

    (1-1/2インチ)

    (2")

    (2-1/2インチ)

    (3")

    (4インチ)

    ディン

    d1

    20.3

    25.3

    32.3

    40.3

    50.3

    63.3

    75.3

    90.3

    110.4

    d2

    20.1

    25.1

    32.1

    40.1

    50.1

    63.1

    75.1

    90.1

    110.1

    ANSI

    d1

    21.51

    26.87

    33.62

    42.6

    48.54

    60.65

    73.39

    89.31

    114.8

    d2

    21.25

    26.6

    33.3

    42.06

    48.18

    60.27

    72.9

    88.8

    114.2

    JIS

    d1

    22.4

    26.45

    32.56

    38.63

    48.73

    56.82

    58.63

    89.66

    114.27

    d2

    21.75

    25.7

    31.71

    37.67

    47.76

    55.77

    57.67

    88.63

    113.2

    D

    53

    63

    73

    85

    97

    118

    134

    158

    202

    L

    90

    106

    124

    139

    151

    169

    230

    262

    346

    I

    16

    19

    22

    26

    31

    38

    44

    51

    61

SCH80 / DIN・ノンリターン・バネ式
UPVC / CPVC ボールチェックバルブ
DN15～DN150・PN10～PN16・-20℃～93℃
SCH80/DIN UPVC/CPVC ボールチェックバルブは、腐食性および高純度の流体システムにおける逆流を防止するように設計されたバネ式逆止装置です。 ASTM SCH80 および DIN 規格に準拠して製造されたこのバルブは、自由な順方向の流れを可能にしながら逆流をブロックするためにシールに着座するバネ仕掛けのボールを使用しています。ボール設計により、圧力損失が低く、迅速な閉止応答が得られます。バルブ本体は、一般的な化学サービス向けには UPVC で、最大 93°C の高温用途向けには CPVC で利用できます。 EPDM、FKM、または PTFE で利用可能な O リング シールは、逆流が発生したときに漏れのない遮断を保証します。水平設置と垂直設置の両方に適しています。
DN15 – DN150 サイズ範囲
PN10 – PN16 圧力定格
–20℃～93℃ CPVC動作範囲
ボール＆スプリング チェック機構
⦿
スプリング式ボールクロージャー
ばね式ボールは、逆流を防ぐために迅速な閉鎖応答を提供し、低い順流速度でも確実に着座するように調整されたばね力を備えています。
⦿
耐薬品性および耐熱性
UPVC および CPVC 材料は、幅広い酸、塩基、および塩に耐性があります。 CPVC は使用温度を 93°C まで延長します。ボールとシールの材料は、特定の化学的適合性に合わせて選択できます。
⦿
低い圧力損失
球形ボール設計により、順流時の流量制限が最小限に抑えられ、システムのエネルギー消費が削減され、動作範囲全体でライン効率が維持されます。
⦿
水平または垂直設置
水平設置と垂直設置（上向き流れ）の両方に適しており、特別な方向を必要とせずに、新規または改造配管システムの設計に柔軟性をもたらします。
技術仕様
本体材質 UPVC・CPVC
ボール材質 ソリッドUPVC・PTFE・ステンレススチール（オプション）
シール材質 EPDM・FKM(バイトン)・PTFE
ばね材 ステンレス304・316（コーティング）
接続 ソケット(溶剤)・ねじ込み(NPT/BSPT)
規格 ASTM D2467・DIN 8061/8062・ISO16137
シール＆ボール選択ガイド
EPDMシール 水、弱酸、アルカリ・80℃まで
FKMシール 炭化水素、油、強酸化剤・90℃まで
PTFEシール 刺激性の化学薬品、溶剤、高純度・93℃まで
PTFEボール 最大の耐薬品性、低摩擦
SSボール 高い機械的強度、耐摩耗性
設置前に、材料のプロセス化学および温度との適合性を確認してください。
産業と応用
◈ 化学および冶金学 酸の移送、苛性物質の注入、ポンプの排出保護、酸洗いライン
◈ エレクトロニクスおよび半導体 超純水供給、薬液供給、CMPスラリー返送
◈ エネルギーと太陽光発電 バッテリー電解液、太陽電池エッチング、冷却水戻りライン
◈ 水処理 排水排出、RO透過水、脱塩、ポンプ排出
◈ 医薬品および食品 DI 水ループ、CIP リターン、サニタリー ライン、成分移送
◈ 自動車および一般 部品洗浄、塗料循環、冷却水、工場排水
設置ガイドライン
  • 方向: 流れの矢印を順方向の流れの方向に向けて取り付けます。水平線の場合は、スプリングにより確実に閉じられます。縦ラインの場合は流れ方向が上向きのみで設置してください。
  • 上流/下流: 最適なパフォーマンスを得るには、上流で少なくとも 5 つの直径の直管、下流で 3 つの直径の直管を許可します。
  • 溶剤溶接: UPVC または CPVC 専用のプライマーとセメントを使用します。加圧する前に十分な硬化時間を与えてください。
  • ねじ接続: PTFE テープを雄ねじに貼り付けます。手で締め、さらにストラップ レンチを使用して 1 ～ 2 回転締めます。
  • 検査: 特にハイサイクルまたは摩耗性の高い使用においては、シールとボールの摩耗や化学的攻撃を定期的に検査してください。
重大な制限事項
  • UPVC ボディの場合は 60°C を超えないようにしてください。 CPVC 最大 93°C 連続。シール温度定格を超えないようにしてください。
  • 蒸気サービスについては評価されていません。急激な熱サイクルや突然の圧力サージを避けてください。
  • 気体媒体用に設計されていません - 逆止弁は液体の使用のみを目的としています。
  • ばねの材料: 腐食や疲労を防ぐために、ばね合金がプロセス化学に適合していることを確認します。
  • ボールやシールの表面を損傷する可能性があるため、固形分が高いものや研磨性のスラリーを使用した操作は避けてください。
  • バルブ本体を紫外線の直接暴露から保護します。 UV 安定化素材を使用するか、保護コーティングを施します。
  • 急速なサイクルや早期の摩耗を引き起こす可能性のある脈動流のあるシステムには設置しないでください。
現場でのトラブルシューティング
バルブが完全に閉まらない
ボールとシールの間にゴミが挟まっていないか確認してください。シールに摩耗や化学的劣化がないか検査します。スプリングが壊れたり腐食していないか確認してください。損傷したコンポーネントを交換します。
過度の圧力損失
スプリング張力がシステムの流れに対して高すぎる可能性があります。バルブのサイズを確認します。低流量アプリケーションの場合は、より低いバネ力のオプションを検討してください。ボールの動きを妨げる異物がないか確認してください。
動作中にチャタリング音が発生する
流速が低すぎるとボールが不安定になる可能性があります。流量を増やすか、軽いスプリングを取り付けてください。脈動流の場合は、減衰逆止弁の設計を検討してください。
逆方向漏れ
シールに損傷や変形がないか点検してください。ボールが正しく着座していることを確認します。 PTFE シールの場合は、高温でのコールドフローを確認してください。シールが摩耗している場合は交換してください。
これらのボール 逆止弁は、化学、冶金、太陽光発電、原子力、リチウム、電子半導体、食品、製薬、自動車、および工業用水処理業界全体に導入され、酸アルカリ液体、超純水、飲料水、電子グレードの水、および産業廃水パイプラインを処理します。
ASTM D2467 DIN 8061/8062 ISO 16137 SCH80評価 スプリング式 ボールチェック
おすすめ商品
会社
Zheyi Pipeline（Wuhan）Co.、Ltd。
Zheyi Pipeline（Wuhan）Co.、Ltd。

ZHEYI Group はい 中国 SCH8O/DIN UPVC/CPVC ボールチェックバルブ 食品産業/自動車/電子用 サプライヤー そして カスタムメイド SCH8O/DIN UPVC/CPVC ボールチェックバルブ 食品産業/自動車/電子用 工場. 当社は2007年に設立され、CPVCおよびUPVC工業用パイプの研究開発、製造、販売、サービスに注力しています。特殊設備製造許可証、浙江省水関連製品衛生許可証、ISO9001品質マネジメントシステム認証、IS014001環境マネジメントシステム認証、IS045001労働安全衛生マネジメントシステム認証など、数多くの認証を取得しています。50件以上の自主知的財産権と自社運営の輸出入権を有しています。多様な製品とより良いサービスを提供するために、ドイツとアメリカの先進的な技術、工具設備、独自の原材料と管理システムを導入しています。長年にわたり、当社の製品は化学、冶金、太陽光発電、原子力、リチウム電池、電子半導体、食品、医薬品、自動車、工業用水処理などの業界において、酸・アルカリ液、超純水、飲料水、電子グレード純水、産業廃水のパイプライン輸送に広く利用されています。現在、ZHEYIグループは全国に30社以上の販売会社を設立しており、各種製品はヨーロッパ、アメリカ、東南アジアなどの国と地域に輸出されており、国内外の顧客から深い好評を得ています。

栄誉の証明書
  • ISO 9001：2015
  • ISO 14001：2015
  • ISO 45001：2018
  • ISO 45001：2018
  • ISO：45001-2018 en
  • 国立ハイテク企業
  • 証明書
  • 証明書
ニュース
  • SCH 80 UPVC パイプは産業および商業用途でどこに使用されますか?

    化学処理業者、水処理業者、および産業施設が指定する SCH 80 UPVC パイプ 配管システムがより高い内圧を保持し、金属パイプに伴う重量、コスト、または腐食の懸念を持たずに激しい化学物質への曝露に耐える必要がある場合に最適です。スケジュール 80 のパイプをスケジュール 40 よりも厚く定義する追加の壁厚により、同じ公称パイプ サイズで大幅に高い圧力定格が得られ、これがほとんどの工業用配管仕様の決定...

    もっと詳しく知る
  • SCH 80 UPVC パイプが高圧用途に信頼できる選択肢となる理由は何ですか?

    SCH 80 UPVC パイプは、同じ外径の SCH 40 パイプよりも厚い壁で構築されているため、圧力定格が向上し、腐食性化学薬品、高温のプロセス流体、および加圧水を運ぶ工業用ラインの標準となっています。信頼性が必要な設備 SCH 80 UPVC パイプ 鋼レベルの構造強度と、熱可塑性プラスチック配管のみが提供できる耐食性および軽量性を兼ね備えているため、これを選択してください。 ...

    もっと詳しく知る
  • SCH 80 UPVC パイプが産業用配管システムで広く使用されている理由

    壁の厚さは、要求の厳しい工業用圧力に耐えるパイプと軽い住宅用のパイプを分ける唯一の仕様です。 SCH 80 UPVC パイプ はその製品ラインのヘビーデューティー側にしっかりと位置しており、厚肉の非可塑化 PVC 構造と強力な耐薬品性を組み合わせており、化学処理、水処理、および一般産業用配管システム全体にわたる標準的な選択肢となっています。 SCH 80 UPVC パイプとは何で...

    もっと詳しく知る
伝言を残す
  • Zheyi Pipeline（Wuhan）Co.、Ltd。
    厳格な品質管理

    ZHEYIグループは「品質第一」の原則を堅持し、国際的に先進的な設備と高品質の原材料を採用し、生産のすべての段階を厳密に管理し、優れた性能と美しい外観を備えたパイプライン製品の提供に取り組んでいます。

    当社は、日本の積水化学やアメリカのルーブリゾールなど、最先端の生産設備と高品質の材料を使用しています。「ZHEYI」は、精巧な生産技術と専門的な管理体制を完璧に融合させ、すべての製品は製造から検査、最終出荷に至るまで厳格な品質管理を受けており、外観と機能の完璧な融合を保証しています。

  • Zheyi Pipeline（Wuhan）Co.、Ltd。
    精密性能テスト
    ZHEYIでは、すべての製品を細部までこだわり抜いて作り上げています。洗練された美しいデザインだけでなく、優れた本質的な品質にも常にこだわり、厳格な性能試験を実施することで、過酷な環境下でも製品の安定性と耐久性を維持しています。:

    ● 密度テスト: 構造の均一性と安定性を確認するために材料の密度を測定します。
    ● ビカット軟化温度試験：高温条件下での材料の軟化度を評価し、さまざまな環境における製品の変形抵抗能力を確認します。
    ● オーブンテスト：長期耐熱性をシミュレートし、製品が長時間高温に耐えられるかどうかを検証します。
    ● 静水圧試験: 高圧条件下でのパイプの強度を評価し、製品の安全性と信頼性を確保します。
    ● 落下ハンマー衝撃テスト: 輸送中、設置中、日常使用中の製品の耐衝撃性をテストします。

SCH8O/DIN UPVC/CPVC ボールチェックバルブ 業界知識

正しい選び方 UPVC/CPVC ボールチェックバルブ ?重要な要素と業界アプリケーションガイド

UPVC（非可塑化ポリ塩化ビニル）ボールチェックバルブとCPVC（塩素化ポリ塩化ビニル）ボールチェックバルブは、耐食性、軽量性、コストパフォーマンスの高さから多くの産業で広く使用されています。正しく選択するには、メディアの特性、労働条件、業界特有のニーズを総合的に考慮する必要があります。以下は、主要な選択ポイントと典型的な業界アプリケーション分析です。

1. メディアの互換性
UPVC: 飲料水、工業用水処理など、室温 (≤60°C) の弱酸、弱アルカリおよび清水媒体に適しています。
CPVC: より高い耐熱性 (≤90°C) で、強酸、強アルカリ、および一部の有機溶剤に耐えることができ、電子半導体産業での薬液輸送や太陽光発電産業でのエッチング廃水処理に適しています。

2. 圧力と流量の要件
低圧システム (製薬業界の純水供給など) では、標準圧力レベル (PN10 ～ 16) を選択できます。
高圧または脈動条件 (冶金学の冷却循環システムなど) では、バルブ本体の耐圧能力を検証し、必要に応じて強化構造を選択する必要があります。

3. 業界の特殊な要件
原子力発電所: 汚染を防ぐために、耐放射線性材料の認証に準拠し、漏洩ゼロを保証する必要があります。
産業排水: 粒状媒体を含む場合は、バルブボールの詰まりを防ぐために、ブロッキング防止設計のボールチェックバルブを使用することをお勧めします。
安全な飲料水: バルブ本体の材質は NSF/ANSI 61 およびその他の飲料水の安全性認証に合格する必要があります。

4. 設置環境
スペースに制約のあるシナリオ (電子半導体工場のサービス パイプラインなど) では、コンパクト フランジまたはねじ接続スタイルを選択する必要があります。
腐食性環境 (太陽光発電産業の酸性廃水パイプラインなど) では、シーリング材 (EPDM、FPM など) の耐性について追加のチェックが必要です。

5. メンテナンスと寿命
頻繁に起動と停止が行われるシステム (製薬業界の CIP 洗浄パイプラインなど) では、メンテナンスの頻度を減らすために、耐摩耗性のバルブ ボール (セラミック コーティングなど) を選択することをお勧めします。
