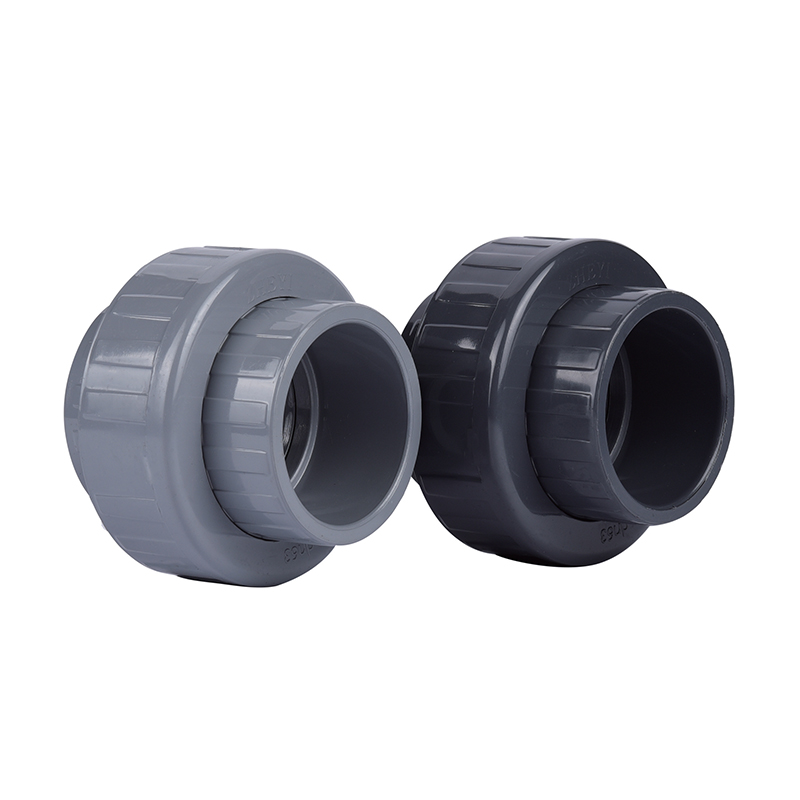

SCH8O/DIN UPVC/CPVC Ⅰユニオン

UPVC/CPVCⅠ ユニオンは独自の設計を特徴としており、複雑な工具や専門知識がなくても迅速かつ簡単に取り付けることができます。独特のシール構造により流体伝達時の漏れがゼロとなり、システムの安全性と安定性が向上します。

軽量構造でメンテナンスコストが低いため、産業用、建設用、住宅用の配管システムに最適です。当社は、お客様の多様なニーズに応える高品質なUPVC/CPVCⅠユニオンの提供に努めます。

お問い合わせ

前の：SCH8O/DIN UPVC/CPVCⅡユニオン
次：SCH8O/DIN UPVC/CPVC メスアダプター

パラメータ応用技術基準

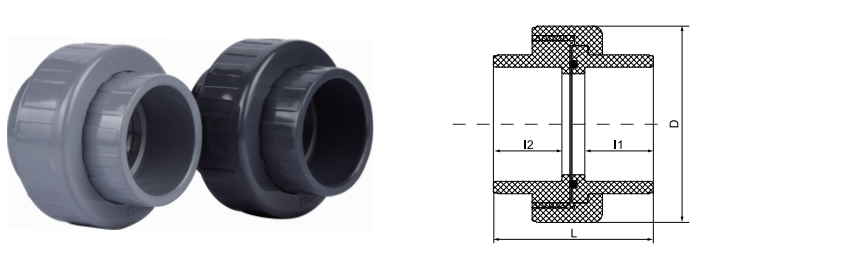

DN	DN	D	L	I1	I2
20	15	44.6	52	20	20
25	20	52.2	58	22	22
32	25	63.8	59	22	22
40	32	74	64	26	26
50	40	88	75	32	33
63	50	108	88	38	37
75	65	127	105	44	43
90	80	144	121	51	51
110	100	168	146	61	61

SCH80・DIN・スリーピース

UPVC / CPVC I ユニオン

SCH80/DIN UPVC/CPVC I ユニオンは、システムに永久的な変更を加えることなく、配管セクションの迅速な接続と取り外しを容易にするように設計された特殊な 3 ピースのパイプ継手です。 ASTM SCH80 と DIN 規格の両方に準拠して製造されたこれらのユニオンは、高圧流体の取り扱いに多用途のインターフェイスを提供します。 UPVC (非可塑化ポリ塩化ビニル) バージョンは、一般的な耐薬品性と周囲温度の水システム向けに設計されており、CPVC (塩素化ポリ塩化ビニル) バージョンは、サービス機能を高温腐食環境に拡張します。内部の O リングシールは漏れのない移行を保証し、重工業分野で頻繁なメンテナンスやモジュールの再構成が必要なシステムにとって重要なコンポーネントとなっています。

SCH80 / DIN

UPVC / CPVC

EPDM / FKM

PN10～PN16

⦿

二重規格の互換性

SCH80 (ANSI) と DIN の両方の寸法仕様で利用可能で、国際的な配管プロジェクトや既存のインフラへのシームレスな統合を保証します。

⦿

化学的不活性性

ポリマー構造は酸化、スケール、電気化学的腐食に耐性があり、攻撃的な酸、塩基、塩を輸送する際にも構造の完全性を維持します。

⦿

熱抵抗範囲

UPVC ユニットは最大 60 °C の動作をサポートし、CPVC バリアントは最大 95 °C の高温流体に対応し、原子力およびリチウム電池の処理に安定性をもたらします。

⦿

高圧定格

SCH80 の壁厚により、標準の SCH40 継手と比較して機械的強度と圧力封じ込め能力が向上します。

技術パラメータセット

技術的パラメータ仕様詳細

材料構成 UPVC (ポリ塩化ビニル) / CPVC (塩素化ポリ塩化ビニル)

規格への準拠 ASTM D2467 (SCH80)、DIN 8061/8062

シール材化学的適合性のための EPDM / FKM (バイトン) O リング

接続タイプソケット (溶剤溶接) またはネジ付き (NPT/BSPT)

使用圧力 PN10 / PN16 (温度と直径による)

主なアプリケーションシナリオ

⚙

半導体とエレクトロニクス

イオン汚染を防ぐためのクリーンルーム環境での超純水 (UPW) および電子グレードの化学薬品の搬送。

⚙

エネルギーおよび化学処理

リチウム電池の製造、太陽電池の製造、冶金施設での酸塩基の輸送における電解質の取り扱い。

⚙

水処理

産業廃水処理プラント、脱塩システム、飲料水配給ネットワークへの統合。

⚙

食品および医薬品

衛生環境での流体輸送には、FDA および NSF 規格に準拠した非毒性、非浸出の配管材料が必要です。

設置ガイドライン

溶剤セメントの塗布: 適切なプライマーと溶剤セメントを塗布する前に、ソケットとパイプの端が清潔で乾燥していることを確認してください。システムを起動する前に、メーカーの圧力定格チャートに基づいて十分な硬化時間を確保してください。
シール検査: 組み立てる前に、O リングが正しく装着されており、破片がないことを確認してください。必要に応じて、シリコンベースの潤滑剤を使用してください。 EPDM シールを劣化させる可能性がある石油ベースのオイルは避けてください。
熱膨張: 高温 CPVC 設置では、線膨張係数を考慮します。ユニオンは、熱の動きによって引き起こされる過度の応力を避けるように配置する必要があります。
保管条件: 長期にわたる材料の脆化を防ぐため、継手は直接紫外線にさらされない日陰の場所に保管してください。ネジ山やシール面を機械的損傷から保護するために、ユニットは元のパッケージに保管してください。

重要なメンテナンスノート

分解後は必ず O リングシールを交換してください。圧縮されたシールを再利用すると、予測できない漏れ性能が発生します。
特に温度サイクルが頻繁に行われるシステムでは、ユニオンナットのねじ山に変形や応力による白化の兆候がないか定期的に検査してください。
金属工具を使用してユニオンナットを手で締めてプラス 4 分の 1 回転以上締めないでください。過剰なトルクは、熱可塑性ナットに応力亀裂を引き起こします。
80°C を超える連続高温使用での CPVC ユニオンの場合は、材料の変色や表面のひび割れがないか半年に一度の検査プロトコルを実施してください。
