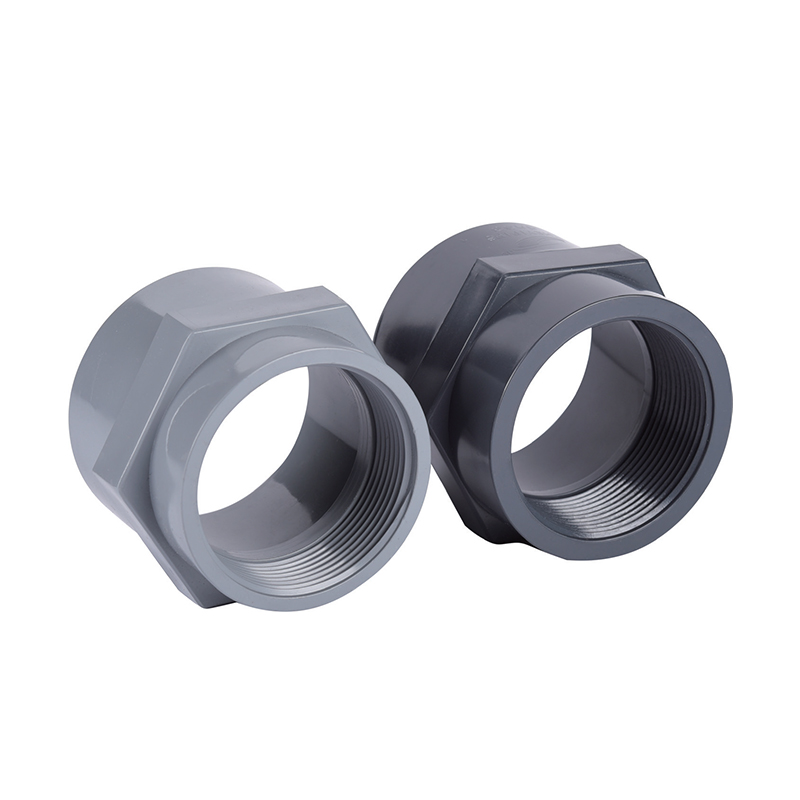

SCH8O/DIN UPVC/CPVC メスアダプター

UPVC/CPVC メスアダプターは、標準のパイプ継手との確実な接続を保証し、漏れを効果的に防止し、配管システムの安全性と信頼性を向上させます。

家庭用配管システム、HVAC システム、産業用流体輸送などに広く使用されています。当社の UPVC/CPVC メスアダプターは、軽量構造、簡単な取り付け、低メンテナンスコストなどの利点を備えたパフォーマンスと耐久性を提供します。

お問い合わせ

前の：SCH8O/DIN UPVC/CPVC Ⅰユニオン
次：SCH8O/DIN UPVC/CPVC オスアダプター

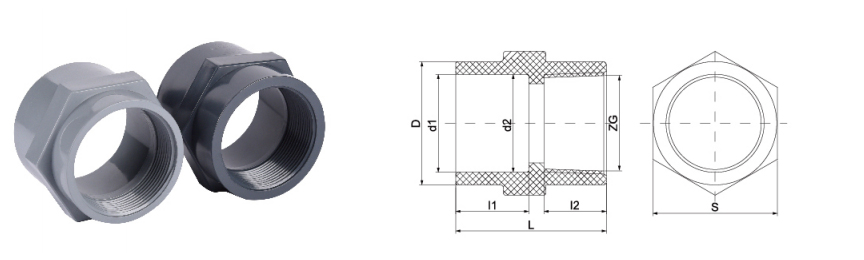

パラメータ応用技術基準

サイズ/公称		DN20	DN25	DN32	DN40	DN50	dn63	dn75	DN90	DN110
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	DN50)	(DN65)	(DN80)	(DN100)
		(1/2インチ)	(3/4インチ)	(1")	(1-1/4インチ)	(1-1/2インチ)	(2")	(2-1/2インチ)	(3")	(4インチ)
ディン	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4
	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1
	D	29	35	42	52	61	75	90	106	127
	L	45	51	56	62	70	75	80	90	108
	I1	20	22	24	28	31	38	44	51	61.5
	I2	19	20	23	24	27	28	29	31	38
	S	30	36	45	54	64	77	91	108	130
	ZG	1/2"	3/4"	1”	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"
ANSI	d1	21.54	26.87	33.66	42.42	48.56	60.63	73.38	89.31	114.76
	d2	21.23	26.57	33.27	42.04	48.11	60.17	72.85	88.7	114.07
	D	29.7	35.3	43.7	53.1	59.9	73.1	88	105.3	132
	L	40.22	44.4	49.6	55.25	58.25	66.6	77.5	83.65	99.7
	I1	23.22	26.4	29.57	32.75	35.93	39.1	45.45	48.63	58.15
	NPT	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"
JIS	d1	21.54	26.87	33.66	42.42	48.56	60.63	73.38	89.31	114.76
	d2	21.23	26.57	33.27	42.04	48.11	60.17	72.85	88.7	114.07
	D	29.7	35.3	43.7	53.1	59.9	73.1	88	105.3	132
	L	40.22	44.4	49.6	55.25	58.45	66.6	77.5	83.65	99.7
	I1	23.22	26.4	29.57	32.75	35.93	39.1	45.45	48.63	58.15
	NPT	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"

SCH80 / DIN・ネジ式トランジション

UPVC / CPVC メスアダプター

ソケット×めねじ・NPT・BSPT・PN10～PN16

SCH80/DIN UPVC/CPVC メスアダプタは、非金属配管と、バルブ、ゲージ、金属パイプセクションなどのネジ付き雄コンポーネントの間の移行を容易にするように設計された重要な熱可塑性継手です。スケジュール 80 (SCH80) または DIN 規格に従って製造されたこれらのアダプターは、標準の継手と比較してより高い内部圧力と機械的ストレスに耐えられるよう、肉厚を厚くして設計されています。雌ねじは精密に機械加工されており、圧力配管システムに組み込んだ際に漏れ防止シールを確保します。 UPVC (非可塑化ポリ塩化ビニル) または CPVC (塩素化ポリ塩化ビニル) 樹脂を利用することで、これらのコンポーネントは、腐食性流体や高純水の輸送に化学的に不活性なソリューションを提供し、広範囲の工業用温度と化学物質濃度にわたって構造の完全性を維持します。

UPVC / CPVC SCH80 / DIN NPT / BSPT PN10～PN16

①

化学的不活性性

広範囲の酸、塩基、塩に対する耐性により、敏感な処理環境における材料の劣化や液体の汚染を防ぎます。

②

熱安定性

CPVC バリアントは最大 93°C (200°F) の動作温度をサポートしており、高温腐食性液体の取り扱いや工業用水システムに適しています。

③

低摩擦損失

滑らかな内面仕上げにより、乱流と圧力降下が最小限に抑えられ、流体輸送に必要なエネルギーが削減されます。

④

標準化された互換性

SCH80 および DIN 寸法規格への準拠により、世界の産業用配管インフラおよび機器とのシームレスな統合が保証されます。

技術仕様

材質のオプション UPVC (グレー/ブルー) / CPVC (ライトグレー/クリーム)

規格への準拠 ASTM D2467 (SCH80)、DIN 8063、ISO1452

圧力定格 PN10、PN16、または SCH80 圧力クラス

接続タイプソケット(ソルベントセメント)×NPT/BSPTめねじ

サイズ範囲 1/2インチ～4インチ (DN15～DN100)

スレッドの互換性

雌ねじは、標準の NPT または BSPT 雄ねじコンポーネントと嵌合するように設計されています。テーパーねじの形状は、PTFE テープと組み合わせると機械的干渉シールを提供します。高純度メディアを扱うシステムの場合は、バリの少ない仕様のねじを選択してください。

耐薬品性

UPVC は、ほとんどの無機酸および塩基に対して 60°C までの耐性を示します。 CPVC は、高温での化学的適合性をより広範囲の有機酸および塩素化媒体に拡張します。特定のプロセス化学物質との互換性を常に確認してください。

主なアプリケーションシナリオ

⛭

化学および冶金学

酸洗・加工ラインにおける硫酸、塩酸、苛性ソーダの搬送。

⛭

エレクトロニクスおよび半導体

イオン汚染を避ける必要がある超純水 (UPW) および電子グレードの化学薬品の配布。

⛭

再生可能エネルギー

リチウム電池製造および太陽電池 (PV) 電池製造用の配管システム。

⛭

水処理

産業廃水、RO（逆浸透）透過水、飲料水の配水の処理。

⛭

食品および医薬品

脱イオン水および定置洗浄 (CIP) ソリューションの衛生的な輸送。

設置ガイドライン

ネジ山シール: プラスチックネジ山用に設計された PTFE (テフロン) テープのみを使用してください。 UPVC または CPVC 材料に環境応力亀裂 (ESC) を引き起こす可能性がある溶剤ベースのパイプドープの使用は避けてください。
トルク管理: 雌ネジアダプターを締めすぎないでください。プラスチック製のねじ山は、過度の機械的力が加わると剥離または亀裂が発生しやすくなります。通常、手で締めるプラス 1 ～ 2 回転で十分です。
溶剤セメント固定: 適切な溶剤セメントを塗布する前に、ソケットの端が清掃され、下塗りされていることを確認してください。周囲温度とパイプ直径に応じた推奨硬化時間と硬化時間を守ってください。
保管条件: 長期的な脆化を防ぐため、継手は直接紫外線にさらされない涼しい日陰の場所に保管してください。スレッドを物理的な損傷や破片から保護するために、コンポーネントは元のパッケージに保管してください。

重大な制限事項

CPVC メスアダプターを、高温で濃度 15% を超える硝酸などの酸化性の酸と一緒に使用しないでください。
衝撃荷重や定格使用圧力の 1.5 倍を超える突然の圧力サージを避けてください。
保護コーティングなしでスチームサービスや紫外線に連続的にさらされる環境には適していません。
プラスチック製のアダプター本体に金属製のパイプレンチを直接使用しないでください。表面のガウジングを防ぐために、ストラップレンチまたはパッド付きツールを使用してください。
流体の流れへのシーラントの侵入を防ぐため、最初の 2 つのネジ山にはネジ山シーラントを塗布しないでください。
