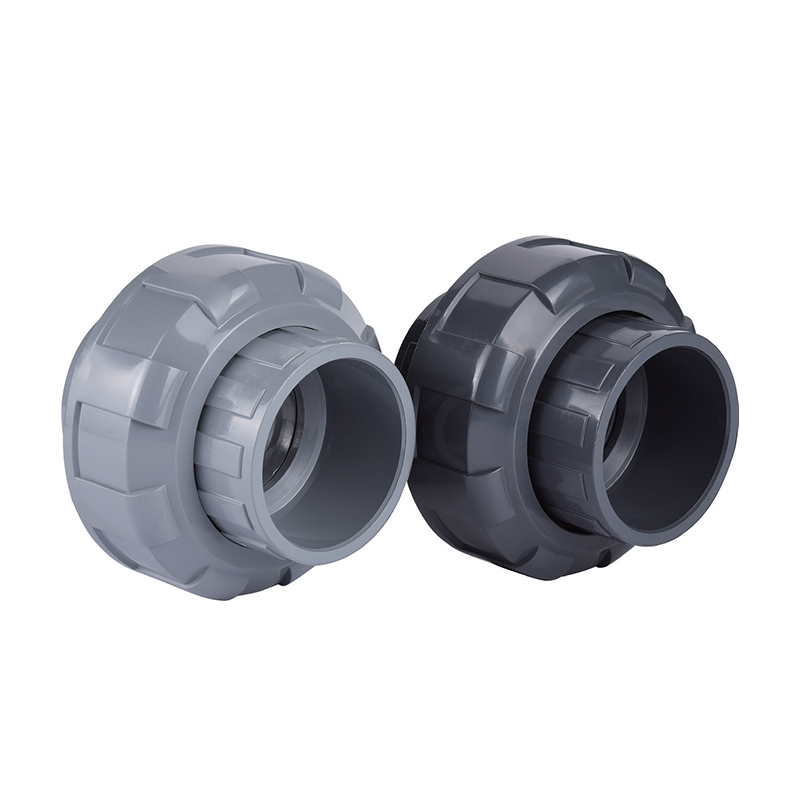

SCH8O/DIN UPVC/CPVCⅡユニオン

UPVC/CPVCⅡユニオンは老化防止特性を示し、過酷な環境でも物理的および化学的性能を維持します。その設計により、複雑な工具を使用せずに迅速かつ簡単に設置できるため、時間とコストを節約できます。

ユニオンは優れたシール性能を発揮し、漏れを効果的に防止し、システムの安定性と安全性を確保します。

お問い合わせ

前の：SCH8O/DIN UPVC/CPVC サドルジョイント
次：SCH8O/DIN UPVC/CPVC Ⅰユニオン

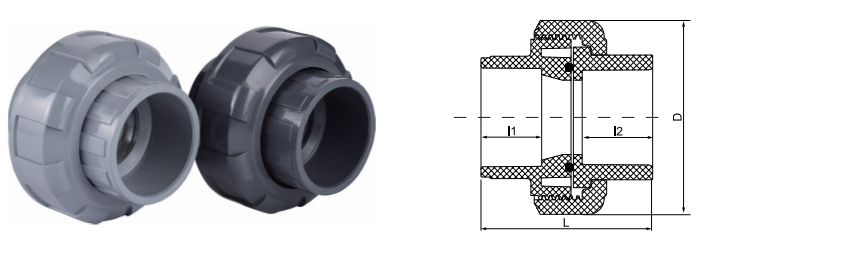

パラメータ応用技術基準

DN	DN	D	L	I1	I2
20	15	56	54	22	22
25	20	63	65	22	22
32	25	75	71	24	24
40	32	85	80	28	28
50	40	99	89	31	31
63	50	118	98	38	38

SCH80 / DIN・3ピースユニオン

UPVC / CPVC タイプ II ユニオン

ソケットまたはネジ式 · EPDM/FKM シーリング · デュアルスタンダード

SCH80/DIN UPVC/CPVC II ユニオンは、工業用熱可塑性配管システムの確実な接続と簡単なメンテナンスのために設計された重要なコンポーネントです。 ASTM スケジュール 80 と DIN メートル規格の両方を満たすように設計されたこのユニオンは、ラインを切断することなくパイプセクションを切断できる 3 ピース構造を特徴としています。 UPVC (非可塑化ポリ塩化ビニル) バージョンは、一般的な水処理や腐食性流体の輸送に耐薬品性を提供します。一方、CPVC (塩素化ポリ塩化ビニル) バージョンは、特に高温用途や強力な化学処理に使用されます。精密に加工されたねじ山と高品位 EPDM または FKM O リングにより、定格圧力条件下での漏れ防止シールが確保され、高純度の工業用流体の取り扱いの標準的な選択肢となっています。

デュアル規格の互換性

SCH80 (ASTM) および DIN 仕様で利用可能で、多様な国際配管構成にシームレスに統合できます。

材料の多様性

周囲温度の腐食性流体用の UPVC オプションと、最大 93°C (200°F) の高温耐薬品性用の CPVC オプションです。

システムの保守性

ユニオン設計により、バルブや機器の迅速な交換が容易になり、連続処理環境でのダウンタイムが削減されます。

化学的慣性

非腐食性の熱可塑性材料はイオンの浸出を防止し、敏感な電子または製薬用途で媒体の純度を維持します。

技術仕様

材質のオプション

UPVC (グレー)、CPVC (ライトグレー/ベージュ)

圧力定格

PN16 または SCH80 (サイズと温度によって異なります)

接続タイプ

ソケット (溶剤セメント) またはネジ付き (NPT/PT)

シール材

EPDM または FKM (バイトン) O リング

規格への準拠

ASTM D2467、ASTM F439、DIN 8063

▣

半導体とエレクトロニクス

金属汚染を除去する必要がある超純水 (UPW) および電子グレードの化学薬品の輸送。

▣

化学および冶金学

めっきライン、酸洗いプロセス、および化学物質投与システムにおける酸、塩基、および塩の搬送。

▣

再生可能エネルギー

太陽電池（PV）電池製造およびリチウムイオン電池電解液処理用の配管。

▣

工業用水処理

産業排水の処理、海水淡水化、飲料水の配水。

▣

食品および医薬品

脱イオン水および定置洗浄 (CIP) ソリューションの衛生的な輸送。

設置ガイドライン

溶剤溶接: パイプの端が直角でバリ取りされていることを確認します。分子結合を確実にするために、材料 (UPVC と CPVC) に固有の適切なプライマーと溶剤セメントを使用してください。
O リングの検査: 組み立てる前に、O リングが溝に正しく装着されており、バイパス漏れを防ぐために破片がないことを確認してください。
手で締める: ユニオンは通常、手で締める必要があります。過剰な力が熱可塑性ナットコンポーネントに応力亀裂を引き起こす可能性があるため、レンチで過剰なトルクを与えないでください。
保管条件: ポリマー構造の長期的な劣化を防ぐため、直射日光を避け、涼しく乾燥した環境に保管してください。
熱膨張: CPVC 高温ラインで使用する場合は、ユニオンジョイントへの機械的ストレスを防ぐために、配管システムに適切な膨張ループが含まれていることを確認してください。

保守点検

特に高サイクルの熱用途では、ユニオンナットにクリープや亀裂の兆候がないか定期的に確認してください。
分解時には O リングを交換してください。圧縮されたシールや劣化したシールを再利用すると、漏れの完全性が損なわれます。
高温化学薬品サービスにおける CPVC ユニオンの場合は、化学的攻撃の指標として色の変化や表面の軟化がないかを毎年検査してください。
ネジや O リングには石油ベースの潤滑剤を使用しないでください。熱可塑性プラスチック用として承認されているシリコーンベースまたは PTFE 潤滑剤のみを使用してください。
メンテナンス後に再接続するときは、ネジ山がきれいで損傷していないことを確認してください。交差ねじはシールの即時破損につながります。

これらの組合は、化学、冶金、太陽光発電、原子力、リチウム、電子半導体、食品、製薬、自動車、および酸アルカリ液体、超純水、飲料水、電子グレードの水、および産業廃水パイプラインを扱う工業用水処理業界にわたって広く展開されています。
