SCH8O/DIN UPVC/CPVCリダクションTシャツ

UPVC/CPVC 還元ティーは、水処理、化学、建設業界で使用されています。高品質のUPVCまたはCPVC素材で作られており、耐食性と高温性能を備えています。

Reducing Tee は、さまざまな直径のパイプを接続するように設計されており、配管システムのスムーズな移行を可能にし、流れ抵抗を減らし、全体的な効率を向上させます。取り付けが簡単で、漏れを防ぐためのシールを提供し、軽量で輸送と取り付けが便利です。Reducing Tee は国際規格に準拠しており、信頼性の高い品質を保証します。

お問い合わせ

前の：SCH8O/DIN UPVC/CPVC ルーパーフランジ
次：SCH8O/DIN UPVC/CPVC 45°エルボー

パラメータ応用技術基準

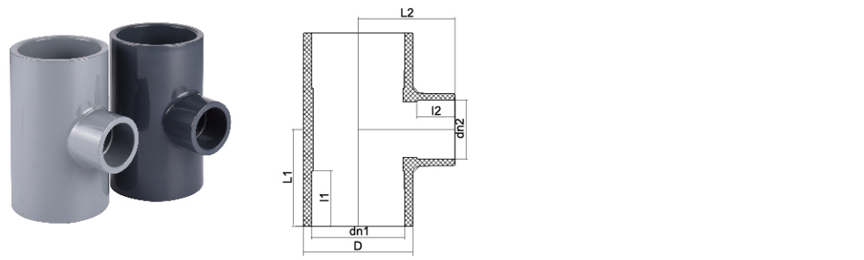

dn1×dn2	DN	D	L1	L2	I1	I2
25×20	20×15	32.2	31	31	18.75	16
32×20	25×15	41.2	36	35.4	23.5	17
32×25	25×20	40.6	36	36	22	18.5
40×20	32×15	50	43	40	27	17
40×25	32×20	50	45	42	27	18
50×25	40×20	60.6	51.5	47	32	19
50×32	40×25	61	51	50.4	31	22
63×25	50×20	75	62.5	62.5	38	19
63×32	50×25	75	62.5	62.5	38	22
63×40	50×32	75	62.5	62.5	38	26
63×50	50×40	75	66	66	38	31
75×32	65×25	91	73.5	63.5	44	22
75×40	65×32	91	73.5	67	44	27
75×50	65×40	91	73.5	73	44	31
75×63	65×50	88	79	79	44	38
90×25	80×20	106	77	70	51	19
90×32	80×25	104	77	74	51	22
90×40	80×32	106	77	77	51	27
90×50	80×40	104	92	83	51	31
90×63	80×50	104	87	92.4	51	44
90×75	80×65	104	92	95	57	44
110×32	100×25	126	105	80	61	22
110×63	100×50	126.8	106	99	61	38
110×75	100×65	126	105	104	61	44
140×63	125×50	165	130.5	115	76	38.5
140×90	125×80	165	130.5	128.5	76	52
160×63	150×50	185	128	125	86	38
160×75	150×65	185	128	132	86	44
160×90	150×80	185	149	139.5	86	51
160×110	150×100	185	149	149	86	61
225×63	200×50	254	172	160	119	38
225×75	200×65	254	172	165	119	44
225×90	200×80	254	172	170	119	51
225×110	200×100	254	182	180	119	61
225×140	200×125	254	205	195	119	76
225×160	200×150	254	205	205	119	86
280×110	250×100	314.5	268	208	146	61
280×140	250×125	314.5	268	223	146	61
280×160	250×150	314.5	268	235	146	61
280×225	250×200	314.5	268	267	146	61
315×160	300×150	345	250	249	165	86
315×225	300×200	344	295	279	168	120
400×315	400×300	433	376	343	207	165
500×315	500×300	536	390	417	230	164

SCH80/DIN UPVC/CPVC 還元ティー - 標準準拠のパイプ継手ソリューション

この製品ページでは、SCH80 および DIN 標準 UPVC/CPVC 還元 T 字継手の技術仕様とアプリケーションの詳細を説明します。これらの継手は、産業用配管システムの正確な流れの方向転換と直径の縮小を目的として設計されており、さまざまな流体移送用途で信頼性の高いパフォーマンスを保証します。

製品の特徴

デュアルスタンダードコンプライアンス: ASTM D1784（SCH80) 規格と DIN 8063 規格の両方に従って製造されており、寸法精度と幅広い産業用パイプネットワークとの互換性が保証されています。
耐食性: 非可塑化ポリ塩化ビニル（UPVC）と塩素化ポリ塩化ビニル（CPVC）から製造され、酸、アルカリ、塩、その他の腐食性化学物質に対する耐性を提供します。この特性により、化学処理、水処理、実験室用途での耐用年数が延長されます。
構造的完全性: 高圧や温度の変化に耐え、動作ストレス下でも接合部の安定性を維持できるように、堅牢な壁厚で設計されています。飲料水、工業用化学薬品、廃水用のシステムなど、圧力用途と非圧力用途の両方に適しています。
シームレスな接続: 安全で漏れのない溶剤セメントまたはねじ接続用に設計されており、効率的な設置とシステムのメンテナンスを容易にします。正確な内部ボアによりスムーズな流体の流れが促進され、圧力損失と乱流が最小限に抑えられます。

技術仕様

パラメータ	SCH80 UPVC/CPVC	DIN UPVC/CPVC
材料	UPVC（タイプ I グレード I）、CPVC（セルクラス 23447)	UPVC、CPVC
基準	ASTM D1784、ASTM D2467	DIN 8063、DIN 8080
動作圧力	73。4°F (23°C）で最大 150 PSI	PN 10 / PN 16
温度範囲	UPVC: 0°C から 60°C; CPVC: -10°C から 95°C	UPVC: 0°C から 60°C; CPVC: -10°C から 95°C

適用分野

SCH80/DIN UPVC/CPVC 削減ティーは、耐久性と信頼性の高いフロー管理を必要とするシステムに不可欠なコンポーネントです。その応用範囲は、次のようなさまざまな業界に及びます

化学処理と保管
水処理および配水プラント
廃水管理システム
実験室流体移送ライン
食品および飲料の加工

共通調達に関するお問い合わせ

1。SCH80 と DIN 標準の削減 T シャツの主な違いは何ですか。また、プロジェクトに適したものを選択するにはどうすればよいですか？

主な違いは、寸法基準と圧力定格にあります。SCH80 はパイプサイズに基づくアメリカの規格であり、DIN は公称圧力（PN）に基づくヨーロッパのメートル規格です。SCH80 継手は北米では高圧用途に一般的に使用されていますが、DIN はヨーロッパとアジアで普及しています。正しい選択は、既存の配管インフラストラクチャとプロジェクトの要件によって異なります。詳細なサイジングと互換性の情報については、技術仕様を参照するか、エンジニアリングチームに連絡してシームレスな統合を確保してください。

2。化学処理環境における UPVC 還元ティーの温度と圧力の定格は、CPVC 還元ティーとどのように比較されますか？

UPVC 継手と CPVC 継手はどちらも耐薬品性が高いですが、動作温度制限が異なります。UPVC は最高温度約 60°C (140°F）の用途に適していますが、CPVC は最大 95°C (203°F）の高温にも対応でき、高温の腐食性流体に適しています。アプリケーションに高温の液体や蒸気が含まれる場合は、CPVC 還元ティーがより適切で信頼性の高い選択肢です。正しい材料を選択することは、システムの完全性と寿命にとって非常に重要です。当社の製品データシートには、さまざまな温度に対する特定の圧力定格低下曲線が含まれており、特定の動作条件に合わせて確認する必要があります。

会社

Zheyi Pipeline（Wuhan）Co.、Ltd。

ZHEYI Group はい中国 SCH8O/DIN UPVC/CPVCリダクションTシャツ食品産業/自動車/電子用サプライヤーそしてカスタムメイド SCH8O/DIN UPVC/CPVCリダクションTシャツ食品産業/自動車/電子用工場. 当社は2007年に設立され、CPVCおよびUPVC工業用パイプの研究開発、製造、販売、サービスに注力しています。特殊設備製造許可証、浙江省水関連製品衛生許可証、ISO9001品質マネジメントシステム認証、IS014001環境マネジメントシステム認証、IS045001労働安全衛生マネジメントシステム認証など、数多くの認証を取得しています。50件以上の自主知的財産権と自社運営の輸出入権を有しています。多様な製品とより良いサービスを提供するために、ドイツとアメリカの先進的な技術、工具設備、独自の原材料と管理システムを導入しています。長年にわたり、当社の製品は化学、冶金、太陽光発電、原子力、リチウム電池、電子半導体、食品、医薬品、自動車、工業用水処理などの業界において、酸・アルカリ液、超純水、飲料水、電子グレード純水、産業廃水のパイプライン輸送に広く利用されています。現在、ZHEYIグループは全国に30社以上の販売会社を設立しており、各種製品はヨーロッパ、アメリカ、東南アジアなどの国と地域に輸出されており、国内外の顧客から深い好評を得ています。

栄誉の証明書

ニュース

Double Containers Depart for South America – ZHEYI Group E...
Aug 31,2026
Recently, ZHEYI Group successfully completed the shipment of two full containers, both loaded and dispatched simultaneously, setting sail for the South American market. This milestone marks another step forward in our...
もっと詳しく知る
Future Trends in CPVC Piping Systems: What Industrial Buye...
Aug 26,2026
CPVC 配管システムの将来の傾向は、配管自体に関するものだけではありません。これらはシステムレベルの仕様に関するものであり、より優れた高温化合物データ、自動化対応バルブ、より厳格な世界基準、水処理パッケージとの緊密な統合などです。 93℃ CPVC 配管の定格を正しく下げるための持続的な使用温度 2 ...
もっと詳しく知る
Injection Molding Process for CPVC Fittings: From Resin to...
Aug 20,2026
配管請負業者が化学プラントの現場で CPVC エルボの箱を開けたときに、表面がわずかにくすんでいたり、かすかな縞模様のある部品がいくつかあった場合、その原因が原材料にあることはほとんどありません。ほとんどの場合、それはそれらを形成するプロセスです。射出成形は、今日事実上すべての CPVC 継手の製造方法となっています。これは、工業規模で許容可能なコストで肉厚が制御された高密度で寸法精度の高い部品を製造できる唯一の方法だからで...
もっと詳しく知る

伝言を残す

厳格な品質管理

ZHEYIグループは「品質第一」の原則を堅持し、国際的に先進的な設備と高品質の原材料を採用し、生産のすべての段階を厳密に管理し、優れた性能と美しい外観を備えたパイプライン製品の提供に取り組んでいます。

当社は、日本の積水化学やアメリカのルーブリゾールなど、最先端の生産設備と高品質の材料を使用しています。「ZHEYI」は、精巧な生産技術と専門的な管理体制を完璧に融合させ、すべての製品は製造から検査、最終出荷に至るまで厳格な品質管理を受けており、外観と機能の完璧な融合を保証しています。
精密性能テスト

ZHEYIでは、すべての製品を細部までこだわり抜いて作り上げています。洗練された美しいデザインだけでなく、優れた本質的な品質にも常にこだわり、厳格な性能試験を実施することで、過酷な環境下でも製品の安定性と耐久性を維持しています。:

● 密度テスト: 構造の均一性と安定性を確認するために材料の密度を測定します。
● ビカット軟化温度試験：高温条件下での材料の軟化度を評価し、さまざまな環境における製品の変形抵抗能力を確認します。
● オーブンテスト：長期耐熱性をシミュレートし、製品が長時間高温に耐えられるかどうかを検証します。
● 静水圧試験: 高圧条件下でのパイプの強度を評価し、製品の安全性と信頼性を確保します。
● 落下ハンマー衝撃テスト: 輸送中、設置中、日常使用中の製品の耐衝撃性をテストします。

SCH8O/DIN UPVC/CPVCリダクションTシャツ業界知識

の選択 UPVC/CPVC 還元ティー産業用パイプシステム: サイズ基準、圧力定格、化学的適合性

産業用配管システムでは、システムの安全性と長期安定性を確保するために、UPVC/CPVC 還元 T 型（還元 T 型）の選択では、サイズ基準、圧力定格、化学的適合性を包括的に考慮する必要があります。さまざまな業界アプリケーションの重要な選択ポイントは次のとおりです

1。サイズ規格と圧力定格
UPVC（非可塑化ポリ塩化ビニル）は、常温および低圧シナリオ (≤60°C など）に適しており、飲料水、工業用水処理、その他のシステムで一般的に使用されています。サイズは ISO 1452 または ASTM D1785 規格に準拠する必要があります。

CPVC（塩素化ポリ塩化ビニル）は耐温度性が高く（最大 90°C）、太陽光発電産業の冷却パイプや冶金学の酸洗プロセスなどの高温流体に適しています。ASTM F441 規格に準拠し、圧力定格がシステム設計（SCH 80/40 など）と一致している必要があります。

2。化学適合性
さまざまな業界では、材料の腐食性について厳しい要件があります

電子半導体および医療業界では、高純度のパイプが必要です。CPVC は優れた耐薬品性を備えており、超純水や弱酸/アルカリ媒体にも耐えることができます。
原子力発電所の補助システムでは、化学劣化による漏れを避けるために、UPVC/CPVC は耐放射線性試験に合格する必要があります。
産業廃水に腐食性物質（塩素や硫化物など）が含まれている場合、CPVC は UPVC よりも耐食性に優れていますが、長期接触後の耐老化性能を検証する必要があります。

3。業界アプリケーション適応の提案
安全な飲料水: 無毒性を確保するには、NSF 認定の UPVC が推奨されます。
高温/腐食シナリオ（冶金、太陽光発電など）: CPVC はより信頼性が高く、界面シール材料（EPDM ガスケットなど）には特別な注意を払う必要があります。
精密産業（半導体、医薬品）: 体液残留のリスクを軽減するために、滑らかな内壁を備えた CPVC を選択してください。
