SCH8O/DIN UPVC/CPVC 45°エルボー

UPVC/CPVC 45° エルボーは、建築、産業、家庭用水道システムで広く使用されています。高級 UPVC または CPVC 材料で作られており、耐食性と耐圧性を備え、化学的浸食に効果的に耐えます。

エルボは 45° の角度で設計されており、柔軟なパイプの方向転換が可能になり、流体抵抗が低減され、流れ効率が向上します。軽量で耐久性があり、設置が簡単で、さまざまな配管システムに適しており、温水パイプラインや冷水パイプライン、その他の流体輸送システムの強固な接続を保証します。

お問い合わせ

前の：SCH8O/DIN UPVC/CPVCリダクションTシャツ
次：UPVC/CPVCクロス

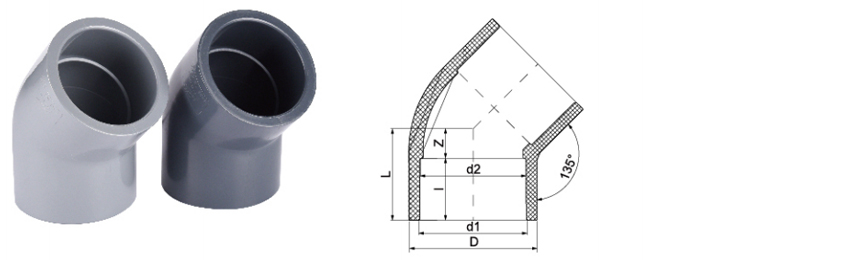

パラメータ応用技術基準

サイズ/名前。			dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140	dn160	dn225	dn280	dn315
			（DN15)	（DN20)	（DN25)	（DN32)	（DN40)	（DN50)	（DN65)	（DN80)	（DN100)	（DN125)	（DN150)	（DN200)	（DN250)	（DN300)
			(1/2インチ）	(3/4インチ）	(1")	(1-1/4インチ）	(1-1/2インチ）	(2")	(2-1/2インチ）	(3")	(4")	(5")	(6")	(8")	(10インチ）	(12インチ）
ディン	d1		20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	d2		20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	UPVC	D	26.7	32	41	50	63	74.6	88	104	126.8	164	184.8	254	306	345
		L	23	26	31.5	38.5	46	54	67	72	86	114	125	178	212	233
		私は	17	19	23	27	32	38	44	51	61	76	86	119	148	165
	CPVC	D	26.5	32	41	50.2	62.8	79	91	108.6	132.4	164.4	188.6	254	306	345
		L	23	26	31	38	46	56	65	76	91	114	129	178	212	233
		私は	16.5	19	22.5	26.5	31.5	38	44	51	61.5	76.5	86.5	119	148	165
アンシ	d1		21.51	26.87	33.62	42.4	48.54	60.65	73.39	89.31	114.81	141.81	168.81	220.06	273.81	324.61
	d2		21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.21	141.11	168	218.9	272.67	323.47
	D		30	35.5	43.6	53	60	72.8	88	108	132	164	191	254	306	345
	L		28.7	33.5	37	41.8	47	55	62	70.5	86	108.5	121.2	178	212	233
	私は		22.2	25.5	28.6	31.8	35	39	44.5	50.5	60	70	76.2	101.6	148	165
ジス	d1		22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	d2		21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D		30	35.5	43.6	53	60	72.8	88	108	132	164	191	254	306	345
	L		28.7	33.5	37	41.8	47	55	62	70.5	86	108.5	121.2	178	212	233
	私は		22.2	25.5	28.6	31.8	35	39	44.5	50.5	60	70	76.2	101.6	148	165

SCH80/ディン UPVC/CPVC 45°エルボ - 産業用フロー方向管理

製品の特徴

材料構成: 非可塑化ポリ塩化ビニル（UPVC）または塩素化ポリ塩化ビニル（CPVC）から製造されており、さまざまな媒体や温度範囲に異なる特性を提供します。
45度の角度: 圧力配管システムのスムーズで低抵抗の方向変化を実現する精密成形により、乱流と圧力損失を軽減します。
次元遵守: SCH80 および DIN 規格に準拠しており、対応するパイプおよび継手との互換性を確保し、安全で漏れのない接続を実現します。

製品の説明

SCH80/DIN UPVC/CPVC 45 度エルボは、産業用途における流体の流れの信頼性が高く永続的な方向転換を実現するように設計されています。成形プロセスにより、均一な壁厚と滑らかな内面が保証されます。これらの継手は、圧力定格システムの性能要件を満たすために厳格な品質管理を受けています。UPVC バリアントは化学処理および水処理における冷水処理に適しており、CPVC エルボは耐薬品性が向上し、高温腐食性流体輸送に使用するために最大 95°C (200°F）というより高い動作温度範囲を提供します。

技術仕様

標準	材料	公称サイズ範囲	最大動作圧力 (23°C/73°F）
SCH80	UPVC/CPVC	1/2インチ - 8インチ	ASTM D1785 ごとに 80 の圧力定格をスケジュールします
DIN	UPVC/CPVC	DN15 - DN200	PN10 / 10 bar

アプリケーション分野

この製品は、以下のコンテキストで利用されます:

化学処理および移送ライン
水および廃水処理プラント
半導体製造施設
めっきおよび亜鉛メッキ作業
産業用配管および排水システム

FAQ

1。腐食性化学環境における UPVC 45° エルボは CPVC エルボとどのように比較されますか？

UPVC エルボは、特に周囲温度において、多くの腐食性媒体に効果的です。ただし、より攻撃的な化学物質や高温（最大 95°C）を伴う用途では、CPVC エルボは優れた耐薬品性と機械的完全性を提供します。選択は、プロセス媒体の特定の化学濃度、温度、圧力によって異なります。詳細な材料互換性データについては、当社の技術チームがお客様の特定のアプリケーション要件に基づいて無料の相談を提供できます。

2。SCH80 エルボと DIN エルボの違いは何ですか、またそれらは同じ意味で使用できますか？

SCH80 と DIN は、異なる寸法および圧力定格規格です。SCH80 は北米の ASTM D1785 規格に基づいており、より高い圧力公差を実現するために壁が厚くなっているのが特徴です。一方、DIN（具体的には DIN 8063) は、異なる外径と圧力定格（例: PN10) を持つ欧州のメートル規格です。パイプとフィッティングの寸法が一致しないため、システムの完全性が損なわれるため、互換的に使用するように設計されていません。システム内のすべてのコンポーネントが同じ規格に準拠していることを確認し、安全で漏れのない設置を保証します。

会社

Zheyi Pipeline（Wuhan）Co.、Ltd。

ZHEYI Group はい中国 SCH8O/DIN UPVC/CPVC 45°エルボー食品産業/自動車/電子用サプライヤーそしてカスタムメイド SCH8O/DIN UPVC/CPVC 45°エルボー食品産業/自動車/電子用工場. 当社は2007年に設立され、CPVCおよびUPVC工業用パイプの研究開発、製造、販売、サービスに注力しています。特殊設備製造許可証、浙江省水関連製品衛生許可証、ISO9001品質マネジメントシステム認証、IS014001環境マネジメントシステム認証、IS045001労働安全衛生マネジメントシステム認証など、数多くの認証を取得しています。50件以上の自主知的財産権と自社運営の輸出入権を有しています。多様な製品とより良いサービスを提供するために、ドイツとアメリカの先進的な技術、工具設備、独自の原材料と管理システムを導入しています。長年にわたり、当社の製品は化学、冶金、太陽光発電、原子力、リチウム電池、電子半導体、食品、医薬品、自動車、工業用水処理などの業界において、酸・アルカリ液、超純水、飲料水、電子グレード純水、産業廃水のパイプライン輸送に広く利用されています。現在、ZHEYIグループは全国に30社以上の販売会社を設立しており、各種製品はヨーロッパ、アメリカ、東南アジアなどの国と地域に輸出されており、国内外の顧客から深い好評を得ています。

栄誉の証明書

ニュース

化学およびリチウムUPVC/CPVCバルブ（DIN/ANSI）の理解：主な機能と利点
Sep 11,2025
UPVCおよびCPVCバルブの紹介何ですか UPVCおよびCPVCバルブ？ UPVC（非塑性ポリビニル塩化ビニル）およびCPVC（塩素化ポリ塩化ビニル）は、耐久性のある腐食耐性熱可塑性プラスチックです。これらのバルブは、過酷な化学環境に耐えるように設計されており、化学処理、水処理、リチウム生産などの産業に最適です。 UPVCとCPVCの選択は、特定のアプリケーションと関連する化学物質に依存します。どち...
もっと詳しく知る
UPVC/CPVCパイプフィッティング：インストール、選択、パフォーマンスの究極のガイド
Sep 04,2025
はじめに：包括的なガイド UPVC/CPVCパイプフィッティング近代的な建設、住宅の改修、および産業分野では、パイプラインシステムは不可欠なライフラインです。そして UPVC （塩化していないポリビニル）および CPVC （塩素化ポリ塩化ビニル）パイプ継手は、優れた耐食性、圧力耐性、および設置の容易さにより、パイプライン接続の好ましい材料になりました。正しく選択とインストール...
もっと詳しく知る
化学およびリチウムの取り扱いに適したUPVCまたはCPVCバルブを選択する
Aug 25,2025
正しいバルブを選択することは、化学処理またはリチウムイオンのバッテリー生産施設で重要な決定です。間違った選択は、漏れ、費用のかかるダウンタイム、安全上の危険につながる可能性があります。腐食性媒体、プラスチックバルブ、特にから作られたバルブを扱うとき化学/リチウムUPVC/CPVCバルブ材料は、多くの場合、頼りになるソリューションです。このガイドは、材料特性から実際のアプリケーション、および他の材料と...
もっと詳しく知る

伝言を残す

厳格な品質管理

ZHEYIグループは「品質第一」の原則を堅持し、国際的に先進的な設備と高品質の原材料を採用し、生産のすべての段階を厳密に管理し、優れた性能と美しい外観を備えたパイプライン製品の提供に取り組んでいます。

当社は、日本の積水化学やアメリカのルーブリゾールなど、最先端の生産設備と高品質の材料を使用しています。「ZHEYI」は、精巧な生産技術と専門的な管理体制を完璧に融合させ、すべての製品は製造から検査、最終出荷に至るまで厳格な品質管理を受けており、外観と機能の完璧な融合を保証しています。
精密性能テスト

ZHEYIでは、すべての製品を細部までこだわり抜いて作り上げています。洗練された美しいデザインだけでなく、優れた本質的な品質にも常にこだわり、厳格な性能試験を実施することで、過酷な環境下でも製品の安定性と耐久性を維持しています。:

● 密度テスト: 構造の均一性と安定性を確認するために材料の密度を測定します。
● ビカット軟化温度試験：高温条件下での材料の軟化度を評価し、さまざまな環境における製品の変形抵抗能力を確認します。
● オーブンテスト：長期耐熱性をシミュレートし、製品が長時間高温に耐えられるかどうかを検証します。
● 静水圧試験: 高圧条件下でのパイプの強度を評価し、製品の安全性と信頼性を確保します。
● 落下ハンマー衝撃テスト: 輸送中、設置中、日常使用中の製品の耐衝撃性をテストします。

SCH8O/DIN UPVC/CPVC 45°エルボー業界知識

のパフォーマンス比較 UPVC および CPVC 45° 肘 : 耐食性、温度範囲、適用可能なシナリオ分析

工業用配管システムでは、UPVC（非可塑化ポリ塩化ビニル）と CPVC（塩素化ポリ塩化ビニル）の 2 つが広く使用されている熱可塑性材料であり、その 45° エルボは流体輸送において重要な役割を果たします。この記事では、耐食性、温度範囲、適用可能なシナリオの観点から 2 つのパフォーマンスを比較し、さまざまな業界のアプリケーションニーズと組み合わせて分析します。

1。耐食性の比較
UPVC: 酸、アルカリ、塩、一部の有機溶媒に対する耐性に優れていますが、強い酸化酸（濃硫酸や硝酸など）、芳香族炭化水素、塩素化炭化水素に対する耐性は弱く、一般的な腐食環境に適しています。

CPVC: UPVC をベースにさらに塩素化すると、耐薬品性が強くなり、高濃度の強酸、強アルカリ、一部の有機溶媒に耐えることができ、腐食性の高い媒体の輸送に適しています。

業界アプリケーション分析
安全な飲料水（飲料水）: UPVC は冷水輸送に適していますが、CPVC は温水および冷水システム、特に高温消毒が必要な場合に使用できます。
冶金学: CPVC は酸洗や電気めっきなどの強力な腐食プロセスに適していますが、UPVC は弱酸環境でのみ使用できます。
太陽光発電: CPVC は高濃度エッチング溶液の輸送に適しており、UPVC は一般的な化学パイプラインに使用できます。
原子力: CPVC は高温耐性と耐放射線性に優れており、冷却水システムに適していますが、UPVC は低温水循環にのみ適しています。
電子半導体: CPVC は高純度化学物質（エッチング溶液、超純水など）の輸送に適していますが、UPVC は低腐食性媒体に使用できます。
薬: CPVC は高温滅菌パイプラインや耐食性液体輸送に適していますが、UPVC は適用性が低くなります。
工業用水処理: UPVC は一般的な濾過システムで使用できますが、CPVC は高温軟水や化学物質の添加に適しています。
産業廃水: CPVC は強酸/強アルカリ廃水処理に適していますが、UPVC は通常の廃水にのみ適しています。

2。温度範囲の比較
UPVC: 動作温度範囲は通常 0°C ~ 60°C です。長期にわたる高温は変形を引き起こしやすく、低温または常温の流体にのみ適しています。
CPVC: より強い温度抵抗、作動温度範囲 -40°C ~ 93°C、短時間で 110°C に耐えることができ、高温のお湯、蒸気、熱工学材料の輸送に適しています。

業界アプリケーション分析
安全な飲料水: UPVC は冷水パイプに適しており、CPVC は給湯システムに使用できます。
原子力発電所: CPVC は中温および高温の冷却媒体に適しており、UPVC は低温循環水に限定されています。
製薬業界: CPVC は高温滅菌パイプに使用できますが、UPVC は適用できません。
工業用水処理: UPVC は常温濾過に適しており、CPVC はボイラー給水または高温軟水システムに使用できます。

3。適用シナリオの概要
UPVC 45° エルボの推奨用途
低温、低腐食性の環境、例えば:
市営飲料水（冷水パイプライン）
太陽光発電産業における一般的な化学輸送
工業用水処理用の低温濾過システム

CPVC 45° エルボの推奨用途
次のような高温で腐食性の高い環境:
電子半導体の高純度化学薬品およびエッチング液輸送
冶金産業における液体パイプラインの酸洗および電気めっき
原子力発電所の中温および高温冷却システム
製薬業界における高温滅菌と耐腐食性液体輸送
産業廃水処理における強酸/アルカリ廃水処理システム
