SCH8O/DIN UPVC/CPVC ルーパーフランジ

UPVC/CPVC ルーパーフランジは、産業および建設用途で使用されます。耐食性と高温性能を備えているため、さまざまな液体や気体の輸送に適しています。

フランジは取り付けが簡単になるように設計されており、安全なパイプ接続を確保し、漏れのリスクを軽減します。UPVC/CPVC ルーパーフランジは、水処理、化学薬品、HVAC などの業界に最適で、配管システムの寿命を効果的に延ばします。

お問い合わせ

前の：SCH8O/DIN UPVC/CPVC ブラインドフランジ
次：SCH8O/DIN UPVC/CPVCリダクションTシャツ

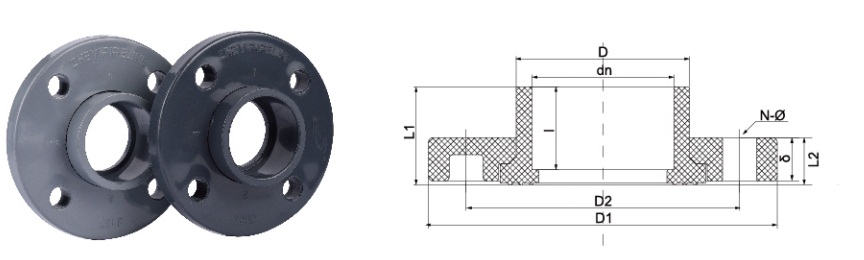

パラメータ応用技術基準

サイズ/名前。		dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140	dn160	dn225	dn280	dn315
		（DN15)	（DN20)	（DN25)	（DN32)	（DN40)	（DN50)	（DN65)	（DN80)	（DN100)	（DN125)	（DN150)	（DN200)	（DN250)	（DN300)
		(1/2インチ）	(3/4インチ）	(1")	(1-1/4インチ）	(1-1/2インチ）	(2")	(2-1/2インチ）	(3")	(4")	(5")	(6")	(8")	(10インチ）	(12インチ）
ディン	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	D	27	32	41	50	62	77	92	107	127	160	182	255	309	344
	D1	95	105	115	140	150	165	185	200	220	250	285	340	395	445
	D2	65	75	85	100	110	125	145	160	180	210	240	295	350	400
	L1	25	28	32	34	39	45	52	60	69	86	96	132	164	184
	L2	14	15	19	19	20	23	25	29	29	31	31	40	47	47
	δ	12.5	14	16	16.5	18	20	23	26	28	30	30	35	41	43
	私は	18	23	25	28	31	38	44	51	61	76	86	119	146	165
	N-Φ	4-Φ14	4-Φ14	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18	8-Φ22	8-Φ22	12-Φ22	12-Φ22
アンシ	d1	21.51	26.87	33.62	42.6	48.54	60.65	73.39	89.31	114.8	141.81	168.81	219.8	273.81	324.61
	d2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.2	141.11	168	218.8	272.67	323.47
	D	29	35	44	54	60.2	74	89.4	1057	127	160	190.8	246	306	360
	D1	89	98	108	117	128	155	178	192	229	254	284	343	406	481
	D2	61	70	79	89	98	121	140	152	191	216	241	298	362	432
	L1	23	31	33	37	40	44	52	62	71	84	90	117	137	165
	L2	11	16	17	17	20	21	27	28.5	31	34.5	36.5	40	46	46
	δ	14	15	16	16	18.5	19.5	23.5	24.6	27	31	33	33	42	42
	私は	22.2	25.5	31	35	37	40.5	46	50.5	60	70	79	104	128	153
	N-Φ	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22	8-Φ22	8-Φ22	12-Φ24	12-Φ24
ジス	d1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	d2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D	95	100	125	135	140	155	175	185	210	250	280	330	400	445
	D1	70	75	90	100	105	120	140	150	175	210	240	290	355	400
	D2	31	35	42.5	48.5	61	73	90	105	132	158	186	238	289	341
	L1	35	40	46	50.5	61.5	71	70	73	93	114	142	161	167	167
	L2	14	15	15	16	16	20	22	22	22	24	26	28	30	30
	δ	14	15	15	16	16	20	22	22	22	24	26	28	30	30
	私は	30	35	40	44	55	63	61	64	84	104	132	145	155	155
	N-Φ	4-Φ15	4-Φ15	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23	8-Φ23	12-Φ23	12-Φ25	16-Φ25

SCH80/ディン UPVC/CPVC ルーパーフランジ - 安全で多用途な配管接続

SCH80/DIN ルーパーフランジは、PVC および CPVC 配管システムで信頼性が高く取り外し可能な接続を作成するために設計されたエンジニアリングコンポーネントです。これにより、プラスチックパイプラインと金属フランジ、ポンプ、バルブの統合が容易になり、SCH80 規格と DIN 規格の両方に準拠します。この製品は、指定された動作条件下で寸法の一貫性と機械的完全性を確保するために製造されており、幅広い産業用途に適しています。

製品の特徴

デュアル標準互換性: 両方にフィットするように設計されています SCH80 そして DIN ボルトパターン。国際互換性を必要とするシステムに多用途のソリューションを提供します。この機能により、複数の地域基準に準拠する必要があるプロジェクトの調達が簡素化されます。
耐食性: から製造されました UPVC （非可塑化ポリ塩化ビニル）または CPVC （塩素化ポリ塩化ビニル）フランジ本体は、広範囲の化学物質、酸、アルカリ、塩に耐性があります。この特性は、腐食性環境での長期使用にとって非常に重要です。
構造的完全性: ルーパー設計により、フランジが自由に回転してボルトの位置合わせが可能になり、コアハブがパイプへの強固な接続を維持しながら取り付けが簡素化されます。これにより、接合部への応力が防止され、確実なシールが保証されます。
高圧定格: SCH80 パイプスケジュールと一致する圧力定格に耐えるように設計されており、標準的な PVC システムよりも高い圧力公差を必要とする用途に適しています。

技術仕様

材料	寸法	標準	公称圧力
UPVC（PVC-U）/ CPVC（PVC-C）	SCH80 およびDINの指定を参照して下さい	ASTM D1784 / DIN EN ISO 1452	PN10 / クラス 150
利用可能なサイズ	接続タイプ	色	ガスケットの互換性
1/2インチから12インチ（DN15からDN300)	溶剤セメントソケット	グレー（UPVC）、ライトグレー/タン（CPVC）	EPDM、FPM（FKM）

アプリケーション分野

SCH80/DIN ルーパーフランジは、安全で耐薬品性があり、取り外し可能な接続を必要とするシステムで利用されます。典型的なアプリケーションは次のとおりです:

上下水処理施設
化学処理および取り扱いプラント
腐食性流体用の工業用プロセス配管
堅牢で長持ちするコンポーネントを必要とするプールおよび水生システム
採掘および精製作業
発電施設

---

よくある質問

1。UPVC ルーパーフランジは、取り付けと適用において従来の固定フランジとどのように異なりますか？

ルーパーフランジには自由回転リングが備わっており、取り付け時のボルト穴の位置合わせが簡素化されます。これは、狭いスペースやパイプがすでに固定されている場合に大きな利点となります。固定フランジにはパイプセクション全体の正確な回転位置合わせが必要ですが、これはより困難な場合があります。ルーパーフランジの回転機構は、特に固定金属部品に接続する場合、配管システムへの応力を軽減するのにも役立ちます。具体的なインストール手順とベストプラクティスについては、技術文書を参照するか、サポートチームにお問い合わせください。

2。SCH80/DIN CPVC フランジの温度と圧力の制限は何ですか、また腐食環境における金属フランジとどのように比較されますか？

SCH80/DIN CPVC フランジは、UPVC よりも高温用途向けに設計されており、最高使用温度は通常最大 200°F (93°C）で、圧力定格は SCH80 規格と一致しています。金属フランジは極限圧力定格が高いことがよくありますが、多くの工業用化学物質による腐食を受けやすいです。対照的に、CPVC フランジは腐食性媒体中で構造的完全性を維持するため、代替金属が劣化する可能性があります。CPVC と金属フランジの決定は、流体の種類、動作温度、必要な圧力の包括的な分析に基づいて行う必要があります。当社のエンジニアリングチームは、お客様の特定のアプリケーションに対する詳細な材料互換性分析を提供できます。

会社

Zheyi Pipeline（Wuhan）Co.、Ltd。

ZHEYI Group はい中国 SCH8O/DIN UPVC/CPVC ルーパーフランジ食品産業/自動車/電子用サプライヤーそしてカスタムメイド SCH8O/DIN UPVC/CPVC ルーパーフランジ食品産業/自動車/電子用工場. 当社は2007年に設立され、CPVCおよびUPVC工業用パイプの研究開発、製造、販売、サービスに注力しています。特殊設備製造許可証、浙江省水関連製品衛生許可証、ISO9001品質マネジメントシステム認証、IS014001環境マネジメントシステム認証、IS045001労働安全衛生マネジメントシステム認証など、数多くの認証を取得しています。50件以上の自主知的財産権と自社運営の輸出入権を有しています。多様な製品とより良いサービスを提供するために、ドイツとアメリカの先進的な技術、工具設備、独自の原材料と管理システムを導入しています。長年にわたり、当社の製品は化学、冶金、太陽光発電、原子力、リチウム電池、電子半導体、食品、医薬品、自動車、工業用水処理などの業界において、酸・アルカリ液、超純水、飲料水、電子グレード純水、産業廃水のパイプライン輸送に広く利用されています。現在、ZHEYIグループは全国に30社以上の販売会社を設立しており、各種製品はヨーロッパ、アメリカ、東南アジアなどの国と地域に輸出されており、国内外の顧客から深い好評を得ています。

栄誉の証明書

ニュース

化学およびリチウムUPVC/CPVCバルブ（DIN/ANSI）の理解：主な機能と利点
Sep 11,2025
UPVCおよびCPVCバルブの紹介何ですか UPVCおよびCPVCバルブ？ UPVC（非塑性ポリビニル塩化ビニル）およびCPVC（塩素化ポリ塩化ビニル）は、耐久性のある腐食耐性熱可塑性プラスチックです。これらのバルブは、過酷な化学環境に耐えるように設計されており、化学処理、水処理、リチウム生産などの産業に最適です。 UPVCとCPVCの選択は、特定のアプリケーションと関連する化学物質に依存します。どち...
もっと詳しく知る
UPVC/CPVCパイプフィッティング：インストール、選択、パフォーマンスの究極のガイド
Sep 04,2025
はじめに：包括的なガイド UPVC/CPVCパイプフィッティング近代的な建設、住宅の改修、および産業分野では、パイプラインシステムは不可欠なライフラインです。そして UPVC （塩化していないポリビニル）および CPVC （塩素化ポリ塩化ビニル）パイプ継手は、優れた耐食性、圧力耐性、および設置の容易さにより、パイプライン接続の好ましい材料になりました。正しく選択とインストール...
もっと詳しく知る
化学およびリチウムの取り扱いに適したUPVCまたはCPVCバルブを選択する
Aug 25,2025
正しいバルブを選択することは、化学処理またはリチウムイオンのバッテリー生産施設で重要な決定です。間違った選択は、漏れ、費用のかかるダウンタイム、安全上の危険につながる可能性があります。腐食性媒体、プラスチックバルブ、特にから作られたバルブを扱うとき化学/リチウムUPVC/CPVCバルブ材料は、多くの場合、頼りになるソリューションです。このガイドは、材料特性から実際のアプリケーション、および他の材料と...
もっと詳しく知る

伝言を残す

厳格な品質管理

ZHEYIグループは「品質第一」の原則を堅持し、国際的に先進的な設備と高品質の原材料を採用し、生産のすべての段階を厳密に管理し、優れた性能と美しい外観を備えたパイプライン製品の提供に取り組んでいます。

当社は、日本の積水化学やアメリカのルーブリゾールなど、最先端の生産設備と高品質の材料を使用しています。「ZHEYI」は、精巧な生産技術と専門的な管理体制を完璧に融合させ、すべての製品は製造から検査、最終出荷に至るまで厳格な品質管理を受けており、外観と機能の完璧な融合を保証しています。
精密性能テスト

ZHEYIでは、すべての製品を細部までこだわり抜いて作り上げています。洗練された美しいデザインだけでなく、優れた本質的な品質にも常にこだわり、厳格な性能試験を実施することで、過酷な環境下でも製品の安定性と耐久性を維持しています。:

● 密度テスト: 構造の均一性と安定性を確認するために材料の密度を測定します。
● ビカット軟化温度試験：高温条件下での材料の軟化度を評価し、さまざまな環境における製品の変形抵抗能力を確認します。
● オーブンテスト：長期耐熱性をシミュレートし、製品が長時間高温に耐えられるかどうかを検証します。
● 静水圧試験: 高圧条件下でのパイプの強度を評価し、製品の安全性と信頼性を確保します。
● 落下ハンマー衝撃テスト: 輸送中、設置中、日常使用中の製品の耐衝撃性をテストします。

SCH8O/DIN UPVC/CPVC ルーパーフランジ業界知識

正しく選択する方法 UPVC/CPVC ルーパーフランジ？圧力定格と温度適応ガイド

UPVC（非可塑化ポリ塩化ビニル）および CPVC（塩素化ポリ塩化ビニル）ルーパーフランジは、産業用配管システム、特に熱膨張、振動、またはパイプの変位を緩衝する必要がある状況で重要な役割を果たします。正しい選択には、材料特性、圧力定格、温度範囲、および特定の業界アプリケーション要件を包括的に考慮する必要があります。以下は、さまざまな業界向けの選択ガイドです:

1。材料の選択: UPVC vs CPVC
UPVC: 常温 (0°C~60°C）および低圧シナリオに適しており、耐酸性および耐アルカリ性、低コストで、飲料水（飲料水）および工業用水処理（工業用水処理）で一般的に使用されます。
CPVC: より高い耐熱性 (-20°C~110°C）、より強力な耐圧性、太陽光発電産業における冷却剤輸送や冶金（冶金）における腐食性流体などの高温媒体に適しています。

2。圧力レベルの適応
クラス 150: 電子半導体用の安全な飲料水や超純水供給などの低圧システムに適しています。
クラス 200/クラス 300: 原子力発電所の補助パイプラインや産業廃水の高圧排出システムなど、中圧および高圧シナリオに適しています。

3。業界アプリケーション適応ガイド
医薬品: FDA 規格に準拠する必要があり、CPVC（高温滅菌耐性）が好ましく、圧力レベルは通常クラス 150 です。
太陽光発電: CPVC は高温冷却剤の循環を伴い、耐温度性と耐圧性を必要とするため、より適しています（クラス 200)。
冶金学: 強酸/アルカリ環境、UPVC（常温）または CPVC（高温）、圧力レベルはポンプ圧力（通常はクラス 200~300) に従って選択する必要があります。
原子力: 補助パイプは CPVC（耐放射線改良版）クラス 300 を使用して、安全性の冗長性を確保できます。
電子半導体: 超純水システムは UPVC（低沈殿物）を推奨しており、クラス 150 で十分です。

4。設置とメンテナンスの推奨事項
過熱や過圧を避けてください。UPVC は >60°C で軟化しやすく、CPVC は >110°C で追加のサポートを必要とします。
シーリング材料の適応: EPDM ガスケットは飲料水に適しており、PTFE ガスケットは強酸（冶金廃水など）により適しています。
定期検査: 産業廃水などの腐食性の高い環境では、メンテナンスサイクルを短縮する必要があります。
