カスタムメイド SCH8O/DIN UPVC/CPVC ブラインドフランジ 食品産業/自動車/電子用
SCH8O/DIN UPVC/CPVC ブラインドフランジ

SCH8O/DIN UPVC/CPVC ブラインドフランジ

UPVC/CPVC ブラインド フランジは、化学、建設、水処理などの業界で広く使用されている高性能パイプ継手です。耐腐食性と耐高温性を備えており、過酷な環境でも信頼性を確保します。

ブラインド フランジはパイプラインの端を密閉するために使用され、液体やガスの漏れを防ぎ、システムのメンテナンスと修理を容易にします。軽量設計により設置と取り扱いが簡素化され、他の標準パイプ継手との強力な互換性がさまざまなプロジェクト要件を満たします。

UPVC/CPVC ブラインド フランジの滑らかな表面により流体抵抗が低減され、システム全体の効率に貢献します。

お問い合わせ
  • SCH8O/DIN UPVC/CPVC ブラインドフランジ
前の：SCH8O/DIN UPVC/CPVC Flange Gasket
次：SCH8O/DIN UPVC/CPVC ルーパーフランジ

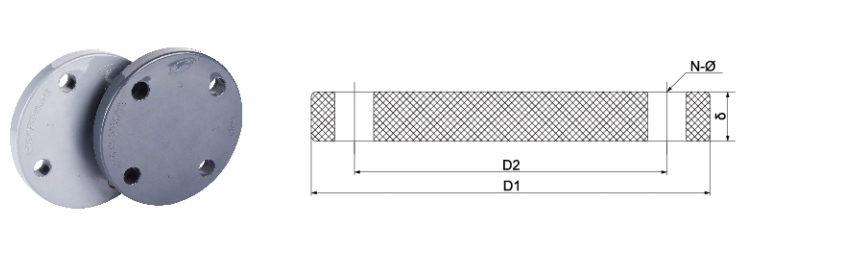

パラメータ 応用 技術基準

  • サイズ/名前

    dn20

    dn25

    dn32

    dn40

    dn50

    dn63

    dn75

    dn90

    dn110

    dn140

    dn160

    dn225

    dn280

    （DN15)

    （DN20)

    （DN25)

    （DN32)

    （DN40)

    DN50)

    （DN65)

    （DN80)

    （DN100)

    （DN125)

    （DN150)

    （DN200)

    （DN250)

    (1/2インチ）

    (3/4インチ）

    (1")

    (1-1/4インチ）

    (1-1/2インチ）

    (2")

    (2-1/2インチ）

    (3")

    (4")

    (5")

    (6")

    (8")

    (10インチ）

    ディン

    D1

    95

    105

    115

    140

    150

    165

    185

    200

    220

    249

    284

    339

    392

    D2

    65

    75

    85

    100

    110

    125

    145

    160

    180

    210

    240

    295

    350

    δ

    12.7

    14

    15.8

    16.5

    20

    20

    23

    26

    28

    30

    31

    35

    35

    N-Φ

    4-Φ14

    4-Φ14

    4-Φ14

    4-Φ18

    4-Φ18

    4-Φ18

    4-Φ18

    8-Φ18

    8-Φ18

    8-Φ18

    8-Φ22

    8-Φ22

    12-Φ22

    アンシ

    D1

    89

    98

    108

    117

    128

    155

    178

    192

    229

    254

    284

    343

    406

    D2

    61

    70

    79

    89

    98

    121

    140

    152

    191

    216

    241

    298

    362

    δ

    12

    14

    14

    16

    16

    16

    18

    18

    20

    20

    22

    24

    26

    N-Φ

    4-Φ16

    4-Φ16

    4-Φ16

    4-Φ16

    4-Φ16

    4-Φ19

    4-Φ19

    4-Φ19

    4-Φ19

    8-Φ22

    8-Φ22

    8-Φ22

    12-Φ24

    ジス

    DL 1

    70

    75

    90

    100

    105

    120

    140

    150

    175

    210

    240

    290

    355

    D0 LZ

    31

    35

    42.5

    48.5

    61

    73

    90

    105

    132

    158

    186

    238

    289

    δ

    12

    14

    14

    16

    1A 0

    16

    18

    18

    20

    20

    22

    24

    26

    N-Φ

    4-Φ15

    4-Φ15

    4-Φ19

    4-Φ19

    4-Φ19

    4-Φ19

    4-Φ19

    8-Φ19

    8-Φ19

    8-Φ23

    8-Φ23

    12-Φ23

    12-Φ25

SCH80/DIN UPVC/CPVC ブラインド フランジ - 産業用配管システム用の耐久性のあるシーリング

  • 材料構成: SCH80 UPVC（非可塑化ポリ塩化ビニル）と CPVC（塩素化ポリ塩化ビニル）から製造されており、幅広い化学媒体に対する耐性を確保しています。これにより、ブラインド フランジは **耐薬品性 ** が最も重要な用途に適しています。
  • 構造的完全性: パイプラインの端に堅牢で安全なシールを提供するために、**DIN 規格** に従って設計されています。その頑丈なディスク状の構造は、漏れなく圧力に耐えられるように設計されており、これは **パイプ システムのメンテナンス** およびシャットダウン アプリケーションにとって非常に重要です。
  • インストールの容易さ: 標準のパイプ継手と位置合わせされたボルト パターンを備えており、簡単な **UPVC/CPVC ブラインド フランジの取り付け** と取り外しが可能です。この設計により、パイプラインの変更と修理手順が簡素化され、産業現場でのダウンタイムが削減されます。

このブラインド フランジは、材料については **ASTM D1784**、寸法については **DIN 8063** に準拠して製造されており、互換性と一貫した性能が保証されています。この製品は、配管システムのセクションを隔離するための安全で非腐食性のシールを提供するように設計されています。非金属構造により、混合材料システムで一般的な問題であるガルバニック腐食が防止され、**工業用流体処理** および **水処理** アプリケーションにとって信頼性の高いコンポーネントとなります。UPVC と CPVC の固有の特性により、金属フランジに代わる軽量な代替品が提供され、支持構造への負荷が軽減されます。

技術仕様

パラメータ SCH80 UPVC ブラインドフランジ SCH80 CPVC ブラインドフランジ
公称サイズ DN 15 から DN 200 DN 15 から DN 200
標準 DIN 8063 DIN 8063
材料 非可塑化ポリ塩化ビニル 塩素化ポリ塩化ビニル
動作温度範囲 -10°Cから60°C 0°Cから95°Cまで
最大動作圧力 1。0 MPa (150 PSI） 1。0 MPa (150 PSI）

適用分野

このブラインド フランジは、**耐食性** と信頼性の高いシールが重要なシナリオで使用するために指定されています。典型的なアプリケーションは次のとおりです:

  • 化学処理および輸送システム。
  • 上下水処理施設。
  • 半導体製造工場。
  • 発電および冷却システム。
  • スイミングプールと水生センターの配管。

FAQ

1。UPVC ブラインド フランジと CPVC ブラインド フランジの主な違いは何ですか。また、アプリケーションに適したブラインド フランジを選択するにはどうすればよいですか？

主な違いは、**耐熱性**にあります。**UPVC ブラインド フランジ** は最大動作温度が 60°C までのアプリケーションに適していますが、**CPVC ブラインド フランジ** は最大 95°C の温度のメディアを処理できます。選択は、システムの特定の流体温度と動作環境に完全に依存します。たとえば、高温の腐食性液体が関与するプロセスでは、CPVC のより高い熱定格が必要になります。最適なフランジを確実に選択するには、動作パラメータに照らして当社の技術仕様を参照してください。当社のアプリケーション エンジニアは、お客様の特定の要件を分析するための無料相談を提供できます。

2。SCH80 非金属ブラインド フランジの圧力定格は金属ブラインド フランジとどのように比較され、工業用圧力に対応できますか？

金属フランジは一般に圧力定格が高くなりますが、**SCH80 非金属ブラインド フランジ** は、多くの工業用流体システムの圧力要求、通常は標準温度で最大 1。0 MPa (150 PSI）を満たすように設計されています。圧力定格は材料特性と温度の両方の関数です。温度が上昇すると、圧力定格は低下します。特定の材料（UPVC または CPVC）の圧力温度ディレーティング チャートと動作条件を確認することが重要です。当社のブラインド フランジは、指定された制限内で構造の完全性と漏れ防止シールが維持されることを保証するために厳密にテストされており、**高圧 UPVC/CPVC 配管のニーズ** に信頼性の高い腐食のないソリューションを提供します。

おすすめ商品
会社
Zheyi Pipeline（Wuhan）Co.、Ltd。
Zheyi Pipeline（Wuhan）Co.、Ltd。

ZHEYI Group はい 中国 SCH8O/DIN UPVC/CPVC ブラインドフランジ 食品産業/自動車/電子用 サプライヤー そして カスタムメイド SCH8O/DIN UPVC/CPVC ブラインドフランジ 食品産業/自動車/電子用 工場. 当社は2007年に設立され、CPVCおよびUPVC工業用パイプの研究開発、製造、販売、サービスに注力しています。特殊設備製造許可証、浙江省水関連製品衛生許可証、ISO9001品質マネジメントシステム認証、IS014001環境マネジメントシステム認証、IS045001労働安全衛生マネジメントシステム認証など、数多くの認証を取得しています。50件以上の自主知的財産権と自社運営の輸出入権を有しています。多様な製品とより良いサービスを提供するために、ドイツとアメリカの先進的な技術、工具設備、独自の原材料と管理システムを導入しています。長年にわたり、当社の製品は化学、冶金、太陽光発電、原子力、リチウム電池、電子半導体、食品、医薬品、自動車、工業用水処理などの業界において、酸・アルカリ液、超純水、飲料水、電子グレード純水、産業廃水のパイプライン輸送に広く利用されています。現在、ZHEYIグループは全国に30社以上の販売会社を設立しており、各種製品はヨーロッパ、アメリカ、東南アジアなどの国と地域に輸出されており、国内外の顧客から深い好評を得ています。

栄誉の証明書
  • ISO 9001：2015
  • ISO 14001：2015
  • ISO 45001：2018
  • ISO 45001：2018
  • ISO：45001-2018 en
  • 国立ハイテク企業
  • 証明書
  • 証明書
ニュース
  • Double Containers Depart for South America – ZHEYI Group E...

    Recently, ZHEYI Group successfully completed the shipment of two full containers, both loaded and dispatched simultaneously, setting sail for the South American market. This milestone marks another step forward in our...

    もっと詳しく知る
  • Future Trends in CPVC Piping Systems: What Industrial Buye...

    CPVC 配管システムの将来の傾向は、配管自体に関するものだけではありません。これらはシステムレベルの仕様に関するものであり、より優れた高温化合物データ、自動化対応バルブ、より厳格な世界基準、水処理パッケージとの緊密な統合などです。 93℃ CPVC 配管の定格を正しく下げるための持続的な使用温度 2 ...

    もっと詳しく知る
  • Injection Molding Process for CPVC Fittings: From Resin to...

    配管請負業者が化学プラントの現場で CPVC エルボの箱を開けたときに、表面がわずかにくすんでいたり、かすかな縞模様のある部品がいくつかあった場合、その原因が原材料にあることはほとんどありません。ほとんどの場合、それはそれらを形成するプロセスです。射出成形は、今日事実上すべての CPVC 継手の製造方法となっています。これは、工業規模で許容可能なコストで肉厚が制御された高密度で寸法精度の高い部品を製造できる唯一の方法だからで...

    もっと詳しく知る
伝言を残す
  • Zheyi Pipeline（Wuhan）Co.、Ltd。
    厳格な品質管理

    ZHEYIグループは「品質第一」の原則を堅持し、国際的に先進的な設備と高品質の原材料を採用し、生産のすべての段階を厳密に管理し、優れた性能と美しい外観を備えたパイプライン製品の提供に取り組んでいます。

    当社は、日本の積水化学やアメリカのルーブリゾールなど、最先端の生産設備と高品質の材料を使用しています。「ZHEYI」は、精巧な生産技術と専門的な管理体制を完璧に融合させ、すべての製品は製造から検査、最終出荷に至るまで厳格な品質管理を受けており、外観と機能の完璧な融合を保証しています。

  • Zheyi Pipeline（Wuhan）Co.、Ltd。
    精密性能テスト
    ZHEYIでは、すべての製品を細部までこだわり抜いて作り上げています。洗練された美しいデザインだけでなく、優れた本質的な品質にも常にこだわり、厳格な性能試験を実施することで、過酷な環境下でも製品の安定性と耐久性を維持しています。:

    ● 密度テスト: 構造の均一性と安定性を確認するために材料の密度を測定します。
    ● ビカット軟化温度試験：高温条件下での材料の軟化度を評価し、さまざまな環境における製品の変形抵抗能力を確認します。
    ● オーブンテスト：長期耐熱性をシミュレートし、製品が長時間高温に耐えられるかどうかを検証します。
    ● 静水圧試験: 高圧条件下でのパイプの強度を評価し、製品の安全性と信頼性を確保します。
    ● 落下ハンマー衝撃テスト: 輸送中、設置中、日常使用中の製品の耐衝撃性をテストします。

SCH8O/DIN UPVC/CPVC ブラインドフランジ 業界知識

設置仕様とシール上の注意事項 UPVC/CPVCブラインドフランジ

UPVC（非可塑化ポリ塩化ビニル）および CPVC（塩素化ポリ塩化ビニル）ブラインド フランジは、安全な飲料水、冶金、太陽光発電、原子力、電子半導体、医療など、優れた耐食性、軽量かつ高コスト性能により、多くの業界で広く使用されています。、工業用水処理、産業廃水、その他の分野。長期的に安定した動作を確保するには、設置と密閉が不可欠です。主な仕様と注意事項は次のとおりです

1。設置仕様
フランジの位置合わせと締め付け
取り付け前に、位置ずれによる応力の集中を避けるために、フランジ表面が平らかどうかを確認します。
片側の不均一な力を避けてシールに影響を与えるために、ボルトを斜めの順序で徐々に締めます（ステンレス鋼または耐食性ボルトを使用することをお勧めします）。

ガスケットの選択
さまざまな媒体に応じて適切なガスケット（EPDM、PTFE、ゴム製ガスケットなど）を選択します。例:
安全な飲料水/製薬業界: FDA または衛生基準（EPDM など）に準拠する必要があります。
産業廃水/冶金産業: 酸およびアルカリ腐食に耐性のある PTFE ガスケットがより適しています。

温度と圧力の適応
UPVC 温度範囲 (0°C~60°C）、CPVC は高温 (-40°C~93°C）に耐えることができ、太陽光発電（冷却システム）や原子力（補助パイプライン）などのシナリオでは材料を厳密に区別する必要があります。
特に電子半導体産業の高純度水システムでは、圧力変動によりフランジが変形する可能性があるため、過圧の使用は避けてください。

サポートおよび耐衝撃性
長いパイプライン システム（工業用水処理プラントなど）では、ブラインド フランジの振動負荷を軽減するために追加のブラケットが必要です。

2。シーリング上の注意事項
表面洗浄
粒子状物質（冶金産業における金属破片など）がシール効果に影響を与えるのを防ぐために、設置前にフランジのシール面とパイプラインの内壁を徹底的に清掃してください。

締めすぎは避けてください
UPVC/CPVC材料は硬度が低いです。ボルトを締めすぎると、特に低温環境（太陽光発電所の冷却システムなど）でフランジの亀裂が発生する可能性があります。

メディア互換性チェック
製薬/電子半導体業界は、ブラインド フランジ材料が有害物質（可塑剤など）を放出しないようにする必要があります。
産業廃水処理では、塩素や硫化物などの化学腐食に耐える必要があります。

定期的なメンテナンス
原子力発電や非常に危険な流体システムでは、突然の漏れを防ぐためにフランジのシール状態を定期的に確認することをお勧めします。

3。業界アプリケーションの重要なポイント
安全な飲料水/医薬品: 生物学的汚染を避けるために、衛生的な CPVC フランジを優先してください。
太陽光発電/電子半導体: ガスケットのシールに対する熱サイクルの経年劣化の影響に注意してください。
冶金/産業廃水: 厚くなったフランジや防食コーティングなどの化学的耐食設計を強化します。
