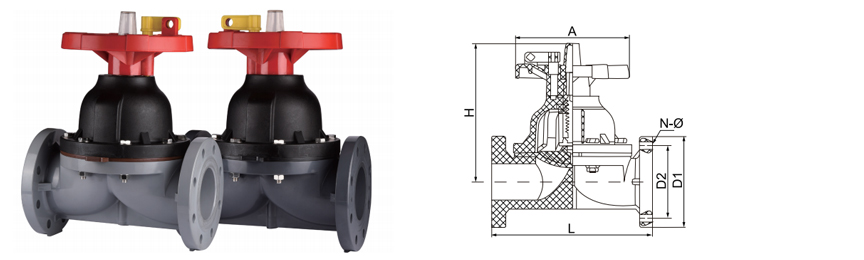

SCH8O/DIN UPVC/CPVC フランジダイヤフラムバルブ

UPVC/CPVC フランジ付きダイヤフラムバルブは、腐食性の液体およびガスを扱うために設計された流体制御デバイスです。化学処理、廃水処理、食品加工など様々な業界に最適です。

フランジ付きダイヤフラムバルブの独自の構造により、開閉時にシール性能が発揮され、漏れを効果的に防ぎます。この設計により、流体の安全な輸送が保証され、バルブの耐用年数が延長されます。このバルブは操作が簡単で、ユーザーは手動または空気圧による方法で流量を簡単に制御でき、さまざまな動作条件の要求に対応できます。

当社の UPVC/CPVC フランジ付きダイヤフラムバルブは、耐摩耗性と耐老化性も備えています。化学処理、廃水処理、農業灌漑などの分野で広く使用されています。

お問い合わせ

前の：SCH8O/DIN UPVC/CPVC ユニオンダイヤフラムバルブ
次：SCH8O/DIN UPVC/CPVC 一体型フランジボールバルブ

パラメータ応用技術基準

サイズ/公称		DN32	DN40	DN50	dn63	dn75	DN90	DN110	DN140
		(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)
		(1")	(1-1/4インチ)	(1-1/2インチ)	(2")	(2-1/2インチ)	(3")	(4インチ)	(5インチ)
D1	ディン	115	140	150	165	185	200	220	254
	あNSI	108	117	128	155	178	192	229	254
	JIS	90	100	105	120	140	150	175	210
D2	ディン	85	100	110	125	145	160	180	210
	あNSI	79	89	98	121	140	152	191	216
	JIS	42.5	48.5	61	73	90	105	132	158
N-Φ	ディン	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18
	あNSI	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22
	JIS	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23
L		145	160	180	210	250	300	350	400
A		87	100	117	137	178	214	265	265
H		115	132	148	175	235	305	350	356

DIN規格・ワンピース構造

SCH8O/DIN UPVC/CPVC フランジダイヤフラムバルブ

腐食性および高純度の流体を隔離するように設計されています。ダイアフラムシール機構を備えた一体型フランジボディにより、パッキンの漏れがなくなり、気泡を通さない遮断が可能になります。

DN15～DN100

サイズ範囲

PN10 / PN16

圧力定格

-20℃～120℃

CPVC温度

UPVC / CPVC

ボディ材質

◆ マテリアルシステム

UPVCボディ 0～60℃・pH2～12・一般酸、アルカリ、超純水

CPVCボディ 0 ～ 93°C · pH 1 ～ 14 · 高温、塩素化媒体

ダイヤフラムのオプション EPDM・PTFE・FKM・ハイパロン

DIN PN10/16 に準拠したワンピースのフランジ付き端部。ボディエンドジョイントの漏れはありません。

◆ 主な仕様

接続一体型フランジ、DIN 2501

対面式 DIN EN 558 シリーズ 1

シェルテスト 1.5×PN（水）

シートテスト 1.1 × PN (空気または水)

バキュームサービス 0.3バール絶対圧

操作ハンドル / 空気圧 / 電動

◆ ダイヤフラムバルブの利点

ステムパッキングなし – 漏洩排出の可能性ゼロ
アクチュエータと流体媒体の間の絶縁
合理化された流路により、堆積物の蓄積が軽減されます
ハンドル上の視覚的な位置インジケーター
本体をラインから取り外さずにダイヤフラムを交換可能
全圧力範囲にわたる気泡のない遮断

産業用途

酸、アルカリ、超純水、電子グレード水、産業排水

重化学および冶金

硫酸移送 · HCl注入 · 酸洗ライン · 電気めっき

高純度＆エレクトロニクス

半導体ウェットベンチ・光起電力エッチング・電子グレード水・超純水ループ

エネルギーとリチウム

原子力補助冷却・リチウムブライン処理・バッテリー化学物質移送

ライフサイエンスと食品

医薬品WFI・食品CIP・飲料加工・化粧品製造

水と環境

産業排水中和・飲料水・脱塩前処理

自動車および一般産業

電着塗装循環・部品洗浄・冷却水・リンスライン

インストールと操作に関する注意事項

ダイヤフラムバルブは保管時には全開または全閉位置に設置してください。ダイヤフラムを圧縮した状態で保管しないでください。
トルクシーケンス: フランジボルトを十字パターンで均等に、DN に応じて 15 ～ 20 Nm で締めます。
スラリーまたは結晶化媒体の場合は、堰内に固形物が蓄積するのを防ぐために、バルブステムを水平にして取り付けます。
ダイヤフラムの耐用年数を延ばすために、研磨媒体の速度が 1.0 m/s を超えないようにしてください。
ダイヤフラムは 2 年ごと、または 50,000 サイクルのいずれか早い方で交換してください。

重大な制限事項

UPVC ボディ内の酸化性酸 (硝酸 >15%、クロム) には使用できません。
急激な圧力サイクルにさらさないでください。ダイアフラムが疲労する可能性があります。
PTFE ダイヤフラムを備えた CPVC の場合は、110°C を超える蒸気滅菌を避けてください。
安全装置のない 2 bar を超えるガス媒体には適していません。
機械的停止を超えてハンドホイールを操作しないでください。ダイヤフラムの過度の圧縮は早期の故障につながります。

一般的な問題と解決策

問題: 流量の低下が観察される

ダイヤフラムが完全に収縮していない可能性があります。ハンドホイールが完全に開いた位置 (初期抵抗を超えて 2 ～ 3 回転) まで回されていることを確認します。自動バルブの場合は、アクチュエータのストローク校正を確認してください。

問題: 本体からの外部漏れ

フランジボルトに緩みがないか点検します。仕様に合わせて締め直します。漏れが続く場合は、フランジガスケットを交換してください。締めすぎないでください。DN80 の場合、22 Nm を超えると亀裂が発生する危険があります。

問題: 閉じたときにメディアが漏れる

ダイヤフラムの摩耗または化学的攻撃。ダイヤフラムを正しい材質と交換してください。ハイサイクルアプリケーションの場合は、PTFE 面 EPDM ダイヤフラムにアップグレードしてください。

問題: ハンドル操作が難しい

結晶化によりダイヤフラムが堰に固着する場合があります。開閉を数回繰り返します。解決しない場合は、堰エリアを分解して掃除してください。ステムのネジ山にシリコン潤滑剤を塗布します。
