SCH8O/DIN UPVC/CPVC 一体型フランジボールバルブ

お問い合わせ

前の：SCH8O/DIN UPVC/CPVC フランジダイヤフラムバルブ
次：次の製品はありません

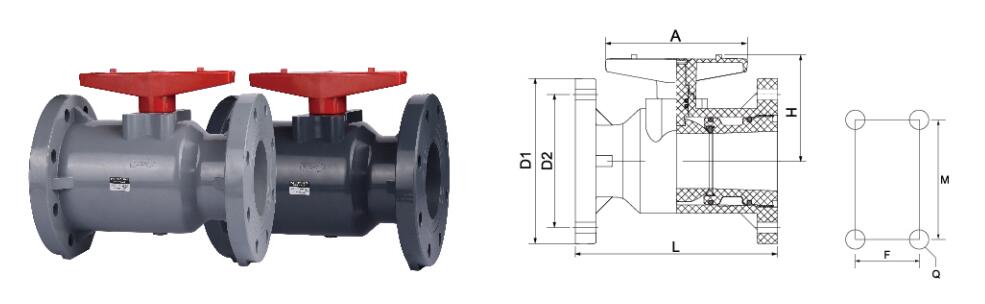

パラメータ応用技術基準

サイズ/公称		DN20	dn25 dn32 dn40			DN50	dn63	dn75	DN90	DN110	dn140 dn160
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)
		(1/2インチ)	(3/4インチ)	(1")	(1-1/4インチ)	(1-1/2インチ)	(2")	(2-1/2インチ)	(3")	(4インチ)	(5インチ)	(6インチ)
D1	ディン	105	105	115	140	145	165	180	195	220	250	285
	あNSI	89	98	108	117	128	155	178	192	229	254	284
	JIS	70	75	90	100	105	120	140	150	175	210	240
D2	ディン	65	75	85	100	110	125	145	160	180	210	240
	あNSI	61	70	79	89	98	121	140	152	191	216	241
	JIS	31	35	42.5	48.5	61	73	90	105	132	158	186
	ディン	4-Φ14	4-Φ14	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18	8-Φ18
N-Φ	あNSI	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22	8-Φ22
	JIS	4-Φ15	4-Φ15	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23	8-Φ23
L		120	120	150	160	167	178	220	250	282	360	405
A		85	90	105	115	125	137	155	176	206	345	345
H		58.2	58.2	65	85	88	98	111	128	139	195	208
F		一	一	一	一	一	一	45	45	49	49	49
M		33	33	40	52	52	70	84	84	121	121	121
Q		2×M6	2×M6	2×M6	2×M8	2×M8	2×M8	4×M10	4×M10	4×M10	4×M10	4×M10

製品紹介

SCH8O/DIN UPVC/CPVC 一体型フランジボールバルブは、攻撃的な化学物質の輸送および高純度水システム向けに設計されたエンジニアリング熱可塑性遮断装置です。このバルブシリーズは、非可塑化ポリ塩化ビニル (UPVC) または塩素化ポリ塩化ビニル (CPVC) のいずれかで構成されており、フランジがバルブハウジングと一体成形されたモノリシックボディを特徴としています。この一体構造により、本体とエンドフランジの間の従来のジョイント接続が不要になり、重要な用途における潜在的な漏れ経路が減少します。フルポートボール設計により、開いたときに無制限の流れが得られ、PTFE または EPDM シート素材により、酸、アルカリ、溶剤、超純水などのさまざまな媒体に対して気泡密封が保証されます。このバルブは DIN 標準フランジ穴あけパターンに準拠しており、カスタムアダプターを使用せずに欧州仕様の配管ネットワークに直接統合できます。

主な利点

モノリシックボディの完全性

フランジと本体を一体成型することで、エンド接続とハウジングの間のガスケット接合部が不要になり、メンテナンスの手間と漏れの可能性が軽減されます。

二重材料の互換性

0 ～ 60 °C での一般的な耐薬品性を備えた UPVC ボディ。塩素化媒体および最大 93°C の高温に対応する CPVC 本体。

DIN規格の統合

フランジの穴あけパターンは DIN PN10/16 規格に準拠しており、カスタムフランジアダプターを使用せずにドロップイン交換または新規設置が可能です。

フルポート流路

ボールボア径は公称パイプサイズと一致しており、ポート縮小バルブと比較してライン速度を維持し、圧力降下を低減します。

製品の特徴

本体材質: UPVC (タイプ 1、グレード 1) または CPVC (ASTM D1784 による)
接続タイプ: 一体成型フランジ、DIN 2501 PN10/16
シート素材: PTFE (標準) または EPDM (水および低刺激性化学薬品用)
ボール材質: クロムメッキ真鍮 (UPVC) または固体 CPVC (CPVC ボディ)
ステムシール: 外部調整可能なグランドを備えたデュアル O リング構成

ハンドルタイプ: 90度可動のレバーハンドル、開いた位置と閉じた位置でロック可能
圧力定格: UPVC 用 PN10 (0 ～ 50°C)。 CPVC用PN16（0～50℃）
温度範囲: UPVC 0°C ～ 60°C; CPVC 0℃～93℃
真空サービス: 20°C で 0.5 bar の絶対圧に適しています
色: UPVC の場合はライトグレー (RAL 7032)。 CPVCの場合はライトグレーまたはオフホワイト

塩酸 (≤30%) UPVC CPVC

硫酸 (≤50%) 限定 CPVC

水酸化ナトリウム (≤30%) UPVC CPVC

脱イオン水・超純水 UPVC CPVC

塩素系溶剤推奨されません限定

技術仕様

寸法データ

呼び径 (DN) DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100

面間寸法 DIN EN 558 シリーズ 1 (基本シリーズ 27)

フランジ穴あけ規格 DIN 2501 PN10 (DN15-100) / PN16 (DN15-100)

圧力と温度

シェルテスト圧力 1.5 × PN (PN16 ボディの場合は最大 22.5 bar)

シールテスト圧力（低） 1.1 × PN (空気または水)

シールテスト圧力（高） 1.5×PN（水のみ）

温度範囲 (UPVC) 0℃～60℃

温度範囲 (CPVC) 0℃～93℃

運用データ

トルク値(最大) DN15 ～ DN50 の場合は 12 Nm。 20 Nm（DN65～DN100）

pH範囲の互換性 UPVC: 2-12; CPVC: 1-14

バキュームサービス 20°C で絶対圧 0.5 bar

流量特性フルポート、Cv = DN² × 0.035 (概算)

アプリケーションシナリオ

このバルブシリーズは、耐食性と汚染管理が必要な複数の工業用流体ハンドリングシステムに導入されています。具体的な用途には次のようなものがあります。

化学薬品投与ステーション冶金酸洗ライン光起電力ウェットエッチング原子力補助冷却リチウムブライン処理半導体ウェットベンチ電子グレード水（18.2MΩ・cm）食品CIP返品ライン製薬用 WFI システム自動車用電着塗装の循環産業排水の中和超純水研磨ループ

媒体適合性には、塩酸 (最大 30%)、硫酸 (25°C で最大 50%)、水酸化ナトリウム (最大 30%)、次亜塩素酸ナトリウム (CPVC の場合は最大 12%)、脱イオン水、および 200 μm 未満の浮遊物質を含む工業用プロセス水が含まれます。

一般的な問題と解決策

問題: 熱サイクル後にハンドルの回転抵抗が増加する

PTFE シートは、極端な温度で寸法変化を起こします。圧力をかけずにバルブを完全に開いたり閉じたりを 3 回繰り返します。抵抗が続く場合は、ステムグランドナットを 1/4 回転緩めます。 EPDM 二次シールを劣化させるため、石油ベースの潤滑剤を使用しないでください。

問題: フランジガスケットの境界面に目に見える滲みがある

熱可塑性プラスチックのフランジは時間の経過とともに緩み、ボルトの予圧が減少します。トルクレンチを使用して、フランジボルトを DN50 以下の場合は 15 Nm、DN65 以上の場合は 20 Nm で締め直します。全面 EPDM または PTFE ガスケットのみを使用してください。うず巻きガスケットや金属ガスケットは使用しないでください。

問題: 閉じた位置でボールを越えてメディアが漏れる

ラインからバルブを取り外し、PTFE シートに傷や変形がないか検査して、シートの摩耗をチェックします。シートが0.5 mmを超えて摩耗した場合は交換してください。溶剤 (アセトン、MEK) を扱う CPVC バルブの場合、これらの媒体中で PTFE が膨張するため、PVDF シートにアップグレードしてください。

問題: フランジボルト穴付近の亀裂

過剰なトルクが主な原因です。 UPVC フランジの最大推奨トルクは、DN15 ～ DN50 の場合は 12 Nm、DN65 ～ DN100 の場合は 18 Nm です。 CPVC の場合、値は 20% 増加する可能性がありますが、設置マニュアルで確認してください。ひび割れた本体を直ちに交換してください。接着剤で補修しないでください。

インストールに関する注意事項

バルブボディの両側に独立して配管をサポート
1 メートルあたり 1 mm を超えるパイプのずれを修正するためにバルブを使用しないでください。
PTFEテープまたは嫌気性シーラントはフランジボルトのみに塗布し、ガスケット表面には塗布しないでください。
紫外線にさらされる屋外設置の場合は、カーボンブラック添加剤を含む UPVC を指定するか、耐紫外線コーティングを適用してください。
バルブを閉じた状態での静水圧試験中は 1.5× PN を超えないようにしてください
アクチュエータの取り付けにはステムトルクの検証が必要です。取り付けブラケットのみを使用してください

重大な制限事項

安全装置なしで 2 bar を超える圧縮空気またはガスを使用しないでください。
UPVCボディでは酸化性の酸(10%以上の硝酸、クロム酸)には適しません。
1 秒あたりの使用圧力の 2 倍を超える突然の圧力サージを避けてください。
100℃を超える蒸気滅菌サイクルを行うシステムには設置しないでください。
バキュームサービスには完全なサポートが必要です。絶対0.5バールを超えないでください
