カスタムメイド SCH8O/DIN 空気圧 UPVC フランジ ダイヤフラム バルブ 食品産業/自動車/電子用
SCH8O/DIN 空気圧 UPVC フランジ ダイヤフラム バルブ

SCH8O/DIN 空気圧 UPVC フランジ ダイヤフラム バルブ

空気圧 UPVC フランジ ダイヤフラム バルブは、強酸や強アルカリに耐性があり、錆びやスケールが発生しない UPVC 材料で作られているため、さまざまな腐食性媒体の取り扱いに適しています。バルブ本体はコンパクトな構造で軽量、取付・メンテナンスが容易で配管系への負担を軽減します。ダイヤフラム構造により密閉性が確保され、媒体の漏れを効果的に防止し、システムの安全で安定した動作を保証します。空気圧制御により、迅速なスイッチング、応答性の高い動作、簡単なリモート制御と自動化が可能になります。この素材は国家衛生基準に準拠しているため、高い衛生基準が要求される食品や医薬品の用途に適しています。

お問い合わせ
  • SCH8O/DIN 空気圧 UPVC フランジ ダイヤフラム バルブ
前の：SCH8O/DIN UPVC/CPVC ラボコックボールバルブ
次：SCH8O/DIN 空気圧 UPVC ダブル駆動ダイヤフラム バルブ
パラメータ 応用 技術基準

  • 耐食性の弁体と耐食性のダイヤフラムを採用しており、スタッフィングボックス構造がなく、絞り要素は弾性ダイヤフラムであり、弁体の流路は滑らかです。したがって、空気圧膜ダイヤフラムバルブは、低応力、大流量、外部漏れなし、利便性、信頼性、火災および爆発防止などの利点を備えています。弱酸、弱アルカリ、弱腐食、高粘度、粒子を含む媒体、繊維や有毒無公害媒体の流量調整などに幅広く適用できます。

    いいえ

    名前

    材質

    1

    本体

    UPVC

    2

    カバー

    UPVC

    3

    ダイヤフラム

    EPDM F46

    4

    ディスク

    UPVC

    5

    シリンダー

    アルミニウム合金

    6

    ピストン

    アルミニウム合金

    7

    ステム

    ステンレス鋼304/45#

    8

    接続モード

    フランジ

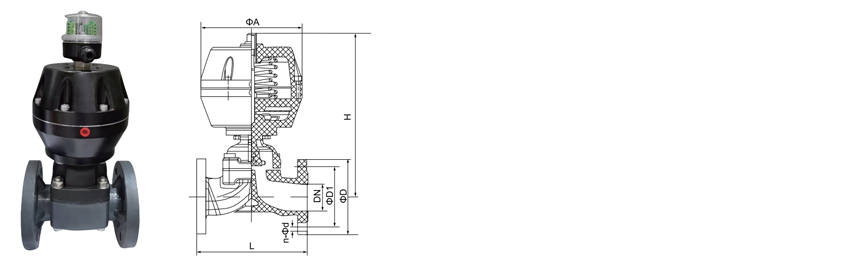

    サイズ/公称

    DN20

    DN25

    DN32

    DN40

    DN50

    dn63

    dn75

    DN90

    DN110

    DN140

    DN160

    DN225

    (DN15)

    (DN20)

    (DN25)

    (DN32)

    (DN40)

    (DN50)

    (DN65)

    (DN80)

    (DN100)

    (DN125)

    (DN150)

    (DN200)

    (1/2インチ)

    (3/4インチ)

    (1")

    (1-1/4インチ)

    (1-1/2インチ)

    (2インチ)

    (2-1/2インチ)

    (3")

    (4インチ)

    (5インチ)

    480

    (8インチ)

    ディンアンシJIS

    L

    125

    135

    145

    150

    180

    210

    250

    300

    350

    400

    280

    570

    D

    95

    105

    115

    135

    145

    160

    180

    195

    215

    245

    240

    335

    D1

    HG

    65

    75

    85

    100

    110

    125

    145

    160

    180

    210

    240

    295

    JIS

    70

    75

    90

    105

    120

    140

    150

    175

    210

    240

    290

    ディン

    65

    75

    85

    110

    125

    145

    160

    180

    210

    240

    295

    ANSI

    60

    70

    80

    100

    120

    140

    152

    190

    216

    8

    298

    n

    4

    4

    4

    4

    4

    4

    4

    8

    8

    8

    23

    8

    Φd

    14

    14

    14

    18

    18

    18

    18

    18

    18

    18

    370

    23

    A

    110

    110

    110

    140

    170

    170

    200

    230

    260

    310

    490

    H

    15

    220

    225

    240

    285

    307

    327

    390

    470

    637

    バルブ重量 (KG)

    2

    2.3

    2.5

    3

    5

    8

    13

    16

    24

    30

SCH80 / DIN・空気圧・フランジ型
空気圧 UPVC フランジ ダイヤフラム バルブ
ウィアータイプ・パックレス・フランジDIN PN10・PN10定格
SCH8O/DIN 空気圧 UPVC フランジ ダイヤフラム バルブは、腐食性液体、超純水、廃水を扱う産業用パイプライン用の空気圧操作の遮断バルブです。本体は非可塑化ポリ塩化ビニルで、DIN PN10 に合わせて穴あけされた一体型フランジ付き端部を備えており、アダプターを使用せずに標準フランジ付き配管に直接ボルト締めできます。本体とボンネットの間にクランプされた柔軟なダイヤフラムが唯一の可動バリアを形成するため、プロセス媒体はステム、アクチュエータ、または大気と接触しません。動的ステムシールがないため、パッキンの漏れ経路を排除する設計になっています。堰の形状により、開いたときに真っ直ぐな流路が得られ、浮遊物質に対して確実に閉じます。このバルブは、OEM 統合、EPC 調達、および空気圧作動によるフランジ付き熱可塑性絶縁を必要とするプラント自動化プロジェクトに供給されます。
DN15～DN100 呼び径
PN10 圧力クラス
0～60℃ UPVC サービス
4～6バール 空気供給
フランジ一体型ボディ
フランジはねじ込み式ではなく、本体の一部として成形されます。これにより、圧力境界からねじ継手が削除され、DIN PN10 ドリル加工と直接一致します。
パックレスシーリング
ダイヤフラムはメディアをステムおよびアクチュエータから分離します。パッキンググランドが存在しないため、逃散排出制御はグランドの調整ではなくダイヤフラムに依存します。
固形物許容値
堰閉鎖は、粒子を狭い隙間に捕捉するのではなく、隆起したシートにダイヤフラムを押し付けるため、懸濁物質が遮断を妨げることはありません。
交換可能なダイヤフラム
ダイヤフラムは消耗品です。ボディはラインにボルトで固定されたまま、ボンネットを取り外すことで交換できるため、シャットダウンはライン分離に限定されます。
バルブの構造
本体材質 UPVC、ASTM D1784
体型 堰式・ストレートスルー
接続を終了する 一体型フランジ、DIN PN10、DIN 2501
対面式 DIN EN 558 シリーズ 1
ダイヤフラムのオプション EPDM・PTFE面EPDM・FKM
設計リファレンス DIN EN 16139 · ISO 21787
作動と制御
アクチュエータの種類 空気圧式、ピストン式またはダイヤフラム式
空気供給 4～6バール, filtered and dry
機能 ノーマルクローズ・ノーマルオープン・複動
制御インターフェース ソレノイドバルブ、3/2または5/2ウェイ
フィードバック 位置リミットスイッチはオプション
付属品 エアフィルターレギュレーター・マニュアル
ダイヤフラム選択マトリックス
ダイヤフラム メディアの適合性 温度天井 サイクル寿命の目安
EPDM 酸、アルカリ、塩、飲料水、廃水 60℃ 高
PTFE面EPDM 強酸、溶剤、高純度媒体 60℃ 中等度
FKM 酸化剤、炭化水素、塩素化媒体 60℃ 中等度
ダイヤフラムの選択は、注文をリリースする前に、プロセス媒体、濃度、動作温度に照らして確認する必要があります。 UPVC ボディの天井がアセンブリの定格を決定します。
業界の報道とプロセスメディア
化学および冶金学 酸およびアルカリの移送、分注ライン、酸洗回路、試薬供給
太陽光発電とリチウム エッチング槽の循環、電解液の移送、塩水および試薬の取り扱い
原子力および電力補助装置 補助冷却ループ、脱塩水、化学薬品注入ライン
電子半導体 超純水の供給、電子グレードの水、ウェットベンチの供給
食品および医薬品 飲料水、精製水、CIP の供給および返送ループ
自動車および工業用水 部品洗浄、塗料循環、工場排水の中和
試運転要件
  • 出荷前に、フランジの穴あけパターン、呼びサイズ、および配管の等角寸法に対するダイヤフラムの材質を確認してください。
  • 両方のフランジ面に全面ガスケットを使用し、ボルトを十字パターンで特定の呼び径に記載されている値まで締め付けます。
  • 流動条件下でアクチュエータ入口の空気供給圧力を確認します。記載されている範囲はバルブで 4 ～ 6 bar です。
  • 可能な限りバルブステムを垂直にして取り付け、流れ方向に対する堰の向きを確認してください。
  • 空気圧で完全な開閉ストロークを完了し、故障位置がプラントの安全要件と一致していることを確認します。
  • サイクル寿命を追跡するために、メンテナンス タグにダイヤフラムの取り付け日を記録します。
アプリケーションの制限
  • UPVC ボディのサービス天井は 60°C です。ダイヤフラム定格が高く見える場合でも、この値を超えないようにしてください。
  • 圧力定格は周囲温度で PN10 です。公表されている圧力-温度曲線に従って軽減してください。
  • 蒸気サービスや急速熱サイクル用途には適していません。
  • UPVC 本体に 15% を超える硝酸などの濃酸化酸を使用しないでください。
  • 空気供給 must be dry and oil-free where FKM diaphragms are fitted; lubricated air may affect diaphragm life.
  • フランジ ボルトのトルクが指定値を超えると、特に DN80 以上の場合、熱可塑性プラスチック本体に亀裂が生じる可能性があります。
  • 屋外に設置するには、本体の UV 安定化または外部保護コーティングが必要です。
調達およびエンジニアリングに関する質問
このバルブではどのようなフランジ規格が使用されていますか?
本体には、DIN 2501 PN10 に準拠して穴あけされた一体型フランジが付属しています。これは、一般的なヨーロッパおよびメートル法の配管規格をカバーしています。発注前に既存ラインの相手フランジ規格を確認してください。 ANSI ドリルはこの構成では標準ではないため、別途手配が必要になります。
見積書の発行にはどのような情報が必要ですか?
公称サイズ、ダイアフラム材質、供給空気圧力、必要な故障位置、プロセス媒体と濃度、動作温度、および嵌合フランジ規格を提供します。商用評価には数量と納期が必要です。バルブを既存のユニットと置き換える場合、現在のバルブの面間寸法とボルト円を記載する必要があります。
ダイヤフラムはどれくらいの頻度で交換する必要がありますか?
交換間隔は、サイクル頻度、媒体の攻撃性、動作温度によって異なります。継続的な化学薬品投与義務では、計画された交換間隔が、特定のダイヤフラム化合物のサイクル寿命データに基づいて設定されます。ダイアフラムは、サイクル数に関係なく、定期メンテナンス期間ごとに検査し、堰に目に見える変形、膨張、またはシールの損失がある場合は交換する必要があります。
材料証明書と試験証明書は提供されますか?
DIN EN 16139、ISO 21787、および ASTM D1784 を参照する適合証明書が標準として発行されます。バッチレベルの材料レポート、シェルおよびシールのテスト記録、およびアクチュエータ機能テストシートは、リクエストに応じてプロジェクト文書パッケージとして入手できます。
バルブはスラリーまたは固体含有媒体用に供給できますか?
堰タイプのダイヤフラム設計は、閉鎖が狭い隙間のシートに依存しないため、ボールまたはバタフライ設計よりも浮遊物質に対する耐性が優れています。研磨固体はダイアフラムの摩耗を促進するため、強化されたコンパウンドとより短い計画交換間隔を指定する必要があります。具体的な推奨事項については、粒度分布と固形分濃度について工場に問い合わせてください。
化学、冶金、太陽光発電、原子力、リチウム、電子半導体、食品、製薬、自動車、工業用水処理分野にわたる OEM 統合、EPC プロジェクト調達、プラント自動化プログラムに提供されています。メディア報道には、酸およびアルカリ液体、超純水、飲料水、電子グレードの水、および産業廃水が含まれます。
DIN EN 16139 ISO 21787 ASTM D1784 DIN PN10 堰式 フランジ付き
