カスタムメイド SCH8O/DIN UPVC/CPVC ラボコックボールバルブ 食品産業/自動車/電子用
SCH8O/DIN UPVC/CPVC ラボコックボールバルブ

SCH8O/DIN UPVC/CPVC ラボコックボールバルブ

ラボコックボールバルブは、石油、化学、電力、水処理などの業界で広く使用されている高性能バルブです。その中心となるコンポーネントは、角度を調整することで流体の流れを制御する回転可能なボールです。

バルブのシール面には特殊な処理が施されており、長期間使用した後でもシール性能を維持し、漏れのリスクを軽減します。水、油、ガスなどのさまざまな流体媒体に適しています。

お問い合わせ

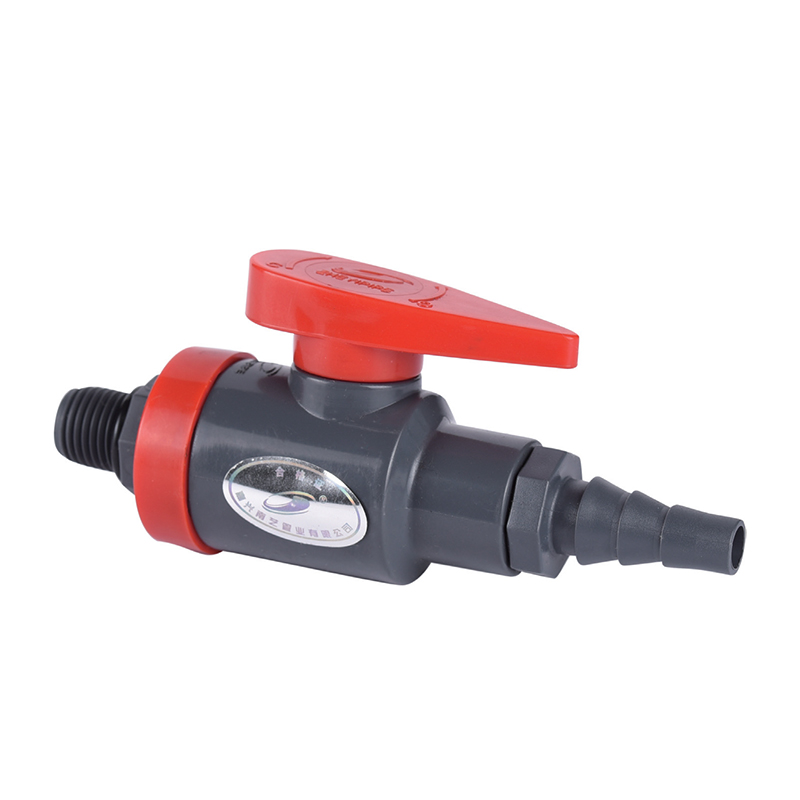

  • SCH8O/DIN UPVC/CPVC ラボコックボールバルブ

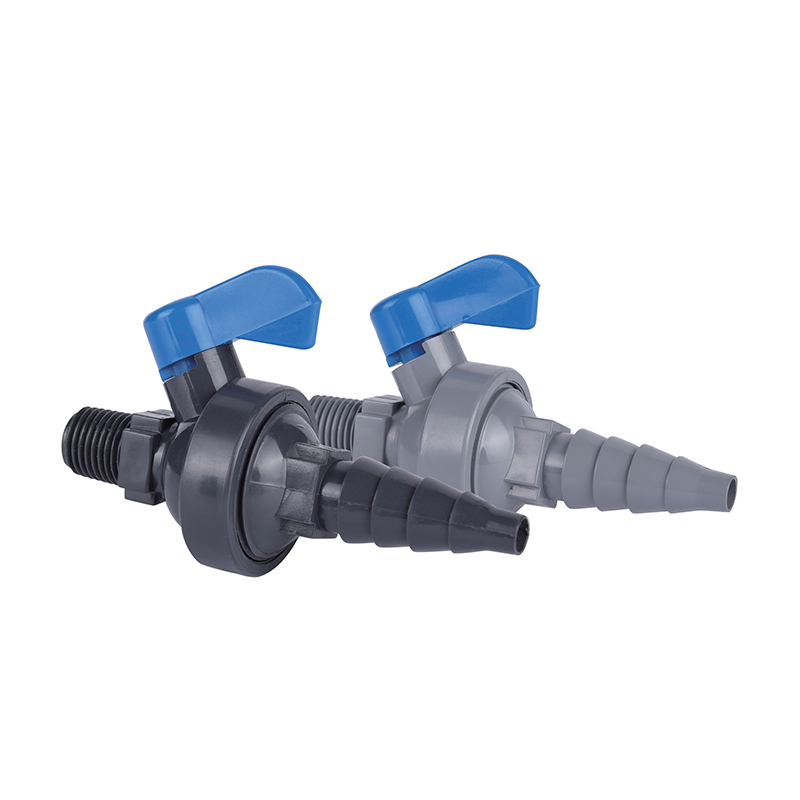

  • SCH8O/DIN UPVC/CPVC ラボコックボールバルブ
前の：以前の製品はありません
次：SCH8O/DIN 空気圧 UPVC フランジ ダイヤフラム バルブ
パラメータ 応用 技術基準
SCH80 / DIN・ラボコック・コンパクトアイソレーション
UPVC / CPVC ラボコック ボール バルブ
パネルマウント・コンパクトボディ・フルポート・PTFEシート入り
SCH80/DIN UPVC/CPVC ラボコック ボール バルブは、実験室、計測機器、サンプリング回路の小口径流体ライン用のコンパクトな 4 分の 1 回転隔離バルブです。本体は ASTM SCH80 および DIN 寸法規格に準拠して UPVC または CPVC で成形されており、フルポート ボールは公称ボアで妨げられることのない流れを提供します。 PTFE シート セットは、酸、アルカリ、塩、高純水に対する遮断を実現します。コンパクトなボディはパネル取り付けに対応しており、ハンドルと出口が前面からアクセスできる状態で、バルブをインストルメントパネルまたは機器の筐体の壁を通して固定することができます。ネジ付きおよびホースバーブ端の構成は、チューブおよび小さなパイプ接続をカバーします。このバルブは、OEM 機器の構築、実験室の取り付け、サンプリングスキッドアセンブリ、およびパイロットプラントの構築用に供給されます。
DN8～DN25 呼び径
PN10 圧力クラス
0～93℃ CPVCサービス
パネルマウント 固定方法
コンパクトな設置
本体の長さを短縮し、ハンドルのスイープを調整することで、標準のボールバルブが適合しないマニホールド、サンプリングパネル、および機器の前面にバルブを高密度にグループ化することができます。
パネル固定
本体はパネル取り付け固定に対応しているため、ハンドルと出口がオペレータ側にある状態で、バルブを計器パネルの壁を通して固定できます。
フルポートボア
ボールボアは公称ラインサイズと一致しているため、小口径のサンプリングラインや分注ラインでも、ポートが縮小されたラボ用バルブに特有の圧力損失が発生しません。
材料の選択
UPVC は、60℃ までの一般的な化学薬品の使用をカバーします。 CPVC は、同じコンパクトなバルブを、高温腐食性および高純度媒体用の 93℃ のサービスまで拡張します。
バルブの構造
本体材質 UPVC・CPVC
ボール材質 真鍮クロームメッキ・ソリッドCPVC
シート素材 PTFE
エンドコネクション ネジ山・ホースバーブ・ソケット
ハンドル レバー、90°トラベル
設計リファレンス ASTM D2467・DIN 8061/8062
動作範囲
UPVC天井 60°C
CPVC天井 93°C
圧力定格 PN10（周囲温度）
媒体の pH 範囲 UPVC 2 ～ 12 ・ CPVC 1 ～ 14
バキュームサービス 20°C で絶対圧 0.5 bar
流量特性 フルポート、低圧力損失
アプリケーションコンテキスト
01
実験室および分析
試薬ライン、サンプルタップ、ドレンポイント、コンパクトな絶縁が必要なベンチマウント流体回路。
02
計測とサンプリング
分析装置の供給ライン、サンプリングスキッド、および小口径での確実な絶縁を必要とするパネルに取り付けられた機器ループ。
03
化学および医薬品
酸、アルカリ、精製水を扱う投与ライン、パイロット プラント回路、CIP 供給ブランチ。
04
エレクトロニクスと超純水
超純水分岐、ウェットベンチ供給ポイント、および電子グレードの水サンプリング ライン。
05
太陽光発電とリチウム
エッチング液と電解液のサンプリング ポイント、小口径の試薬供給、パイロット ラインの絶縁。
06
水処理と自動車
廃水サンプリングタップ、冷却水分岐、部品洗浄回路、塗装ライン計装。
設置と取り扱い
  • 組み立てる前に、チューブまたはパイプのスケジュールに対して端部接続のタイプと呼び径を確認してください。
  • PTFE テープを雄ねじにのみ貼り付けます。テープが流路に入らないように、最初の 2 つのねじは空けたままにしておきます。
  • ネジ付きジョイントを手で締め、ストラップ レンチを使用して 1 ～ 2 回転まで進めます。
  • パネル取付の場合は、パネルの厚み、カット寸法と本体固定寸法をご確認ください。
  • 加圧する前にハンドルを 90° いっぱいまで操作して、ボールが自由に回転することを確認します。
  • ハンドルの戻り止めが見えないパネル設置上のバルブの開閉位置にラベルを付けます。
制限事項と注意事項
  • UPVC のサービス上限は 60°C です。 CPVC の天井は 93°C です。本体の材質制限を超えないようにしてください。
  • 圧力定格 is PN10 at ambient temperature and derates with temperature per the published curve.
  • 蒸気サービス、急速熱サイクル、または 2 bar を超えるガス状媒体には使用できません。
  • 15% を超える硝酸などの濃酸化性酸を含む CPVC ボディを使用しないでください。
  • ハンドルをパイプの位置調整用のレバーとして使用することは避けてください。ハンドルを通してトルクがかかるとステムシールが損傷する可能性があります。
  • 屋外または天窓の下に設置される場合は、長時間の紫外線暴露から本体を保護してください。
  • PTFE シートやステムシールに石油ベースの潤滑剤を塗布しないでください。
エンジニアリングおよび調達に関する質問
どのような接続が利用可能ですか?
呼び径に応じて、ネジ付きエンド、ホースバーブエンド、および溶剤ソケットエンドが利用可能です。ネジ付き端は小さなパイプや器具の取り付けに適しており、ホースバーブ端は実験室回路のフレキシブルチューブに適しており、ソケット端は溶剤溶接された小口径配管に適しています。接続の種類と規格をご指定の上お問い合わせください。
パネルマウントの寸法はどのように指定されますか?
パネルの厚さと必要なカットアウト直径または固定ネジを提供します。バルブ本体の固定寸法と対応する最大パネル厚さは注文承諾書で確認されるため、バルブが現場に到着する前にパネルに穴あけ加工を行うことができます。
バルブはサンプリング業務に適していますか?
はい。フルポートボアとコンパクトなボディにより、このバルブはサンプルタップや分析装置の供給ラインに適しています。高純度のサンプリングの場合は、PTFE シートを備えた CPVC ボディを指定し、エンド接続タイプがタップ ポイントにデッド ボリュームを導入しないことを確認します。
発送にはどのような証明書が付属しますか?
ASTM D2467 および DIN 8061/8062 を参照する適合証明書が標準として発行されます。プロジェクト文書パッケージのリクエストに応じて、バッチ材料レポートと圧力テスト記録を入手できます。 UPVC 本体が飲料水または食品との接触義務に指定されている場合、FDA 準拠グレードの証明書が入手可能です。
パネル設置に推奨される予備ポリ​​シーは何ですか?
パネル構築の場合は、各ボアと材料の組み合わせの取り付けユニット 10 個につき 1 個の予備バルブと、PTFE シート セットの少量の在庫を保持します。バルブはパネルアセンブリに比べてコンパクトで低コストであるため、通常、小口径サイズのフィールドシート交換よりもユニットレベルのスペアの方が実用的です。
化学、冶金、太陽光発電、原子力、リチウム、電子半導体、食品、製薬、自動車、工業用水処理分野にわたる OEM 機器の構築、実験室の取り付け、サンプリング スキッド アセンブリ、パイロット プラントの建設に供給されています。メディア報道には、酸およびアルカリ液体、超純水、飲料水、電子グレードの水、および産業廃水が含まれます。
ASTM D2467 DIN 8061/8062 PN10 フルポート パネルマウント PTFE 固定
おすすめ商品
会社
Zheyi Pipeline（Wuhan）Co.、Ltd。
Zheyi Pipeline（Wuhan）Co.、Ltd。

ZHEYI Group はい 中国 SCH8O/DIN UPVC/CPVC ラボコックボールバルブ 食品産業/自動車/電子用 サプライヤー そして カスタムメイド SCH8O/DIN UPVC/CPVC ラボコックボールバルブ 食品産業/自動車/電子用 工場. 当社は2007年に設立され、CPVCおよびUPVC工業用パイプの研究開発、製造、販売、サービスに注力しています。特殊設備製造許可証、浙江省水関連製品衛生許可証、ISO9001品質マネジメントシステム認証、IS014001環境マネジメントシステム認証、IS045001労働安全衛生マネジメントシステム認証など、数多くの認証を取得しています。50件以上の自主知的財産権と自社運営の輸出入権を有しています。多様な製品とより良いサービスを提供するために、ドイツとアメリカの先進的な技術、工具設備、独自の原材料と管理システムを導入しています。長年にわたり、当社の製品は化学、冶金、太陽光発電、原子力、リチウム電池、電子半導体、食品、医薬品、自動車、工業用水処理などの業界において、酸・アルカリ液、超純水、飲料水、電子グレード純水、産業廃水のパイプライン輸送に広く利用されています。現在、ZHEYIグループは全国に30社以上の販売会社を設立しており、各種製品はヨーロッパ、アメリカ、東南アジアなどの国と地域に輸出されており、国内外の顧客から深い好評を得ています。

栄誉の証明書
  • ISO 9001：2015
  • ISO 14001：2015
  • ISO 45001：2018
  • ISO 45001：2018
  • ISO：45001-2018 en
  • 国立ハイテク企業
  • 証明書
  • 証明書
ニュース
  • UPVC および CPVC バルブ: 化学処理ラインにおける優れた流量制御

    化学ラインが制御を失いつつあることを示す最初の兆候が、パイプの破裂であることはほとんどありません。それは、回転はするものの止まらなくなったバルブ、または動かすのに両手が必要になったハンドルです。 55 °C の塩酸移送ラインでは、炭素鋼のボール バルブが数カ月で穴を開ける可能性があり、塩化物が本体とステム領域を攻撃するため、316L ステンレス トリムはシートの形状を失い始めます。これらの変更のそれ...

    もっと詳しく知る
  • CPVC 継手メーカーが品質を保証する方法: プロセス、テスト、監査ガイド

    目視検査に合格した塩素化ポリ塩化ビニル (CPVC) 継手でも、成形中にコンパウンドが劣化した場合、ソケットの深さが最小値を下回った場合、またはロットが圧力テストを一度も行っていない場合、最初の高温化学ラインで不合格になる可能性があります。そのため、CPVC 継手の品質は表面検査ではなく一連の証拠となります。 このガイドでは、CPVC 継手メーカーが実際にどのように品質を確保しているかについて説明します。原材料の...

    もっと詳しく知る
  • ねじ込み式 vs ソケット式スケジュール 80 CPVC 継手:圧力下ではどちらの継手で勝ちますか?

    スレッドまたはソケット: Schedule 80 CPVC に接続する 2 つの方法 この疑問は通常、パイプの仕様がすでに設定されている後に浮かび上がります。プラント エンジニアまたはメンテナンス監督者は、耐薬品性と高圧機能を備えたスケジュール 80 CPVC を選択し、すべての継手をラインに接続する方法を決定する必要があります。簡単に言うと、 溶剤セメントで融着されたソケットジョイントは、永続的に圧...

    もっと詳しく知る
伝言を残す
  • Zheyi Pipeline（Wuhan）Co.、Ltd。
    厳格な品質管理

    ZHEYIグループは「品質第一」の原則を堅持し、国際的に先進的な設備と高品質の原材料を採用し、生産のすべての段階を厳密に管理し、優れた性能と美しい外観を備えたパイプライン製品の提供に取り組んでいます。

    当社は、日本の積水化学やアメリカのルーブリゾールなど、最先端の生産設備と高品質の材料を使用しています。「ZHEYI」は、精巧な生産技術と専門的な管理体制を完璧に融合させ、すべての製品は製造から検査、最終出荷に至るまで厳格な品質管理を受けており、外観と機能の完璧な融合を保証しています。

  • Zheyi Pipeline（Wuhan）Co.、Ltd。
    精密性能テスト
    ZHEYIでは、すべての製品を細部までこだわり抜いて作り上げています。洗練された美しいデザインだけでなく、優れた本質的な品質にも常にこだわり、厳格な性能試験を実施することで、過酷な環境下でも製品の安定性と耐久性を維持しています。:

    ● 密度テスト: 構造の均一性と安定性を確認するために材料の密度を測定します。
    ● ビカット軟化温度試験：高温条件下での材料の軟化度を評価し、さまざまな環境における製品の変形抵抗能力を確認します。
    ● オーブンテスト：長期耐熱性をシミュレートし、製品が長時間高温に耐えられるかどうかを検証します。
    ● 静水圧試験: 高圧条件下でのパイプの強度を評価し、製品の安全性と信頼性を確保します。
    ● 落下ハンマー衝撃テスト: 輸送中、設置中、日常使用中の製品の耐衝撃性をテストします。

SCH8O/DIN UPVC/CPVC ラボコックボールバルブ 業界知識

の選択と申請ガイド ラボボックボールバルブ 産業用配管システムで

工業用配管システムでは、ラボック ボール バルブは、その信頼性の高いシール性、耐食性、長寿命により、多くの主要産業で広く使用されています。使用条件が異なれば、ボールバルブの材質、圧力レベル、シール性能に対する要件も異なります。以下は、複数の業界におけるラボック ボール バルブの選択ポイントとアプリケーション シナリオ分析です。

1. 安全な飲料水と飲料水
選択要件: 食品グレードのステンレス鋼 (SS316 など) または EPDM シールを使用して、重金属の析出がなく、衛生基準 (FDA、WRAS など) を満たしていることを確認します。
適用シナリオ: 汚染を防ぐために漏水ゼロが必要な、地方自治体の給水ネットワーク、水処理プラント、飲料水供給システム。

2. 冶金産業
選択要件: 高温耐性、耐摩耗性。バルブ本体の材質は通常炭素鋼または合金鋼で、シールは高粉塵および高腐食媒体 (スラリー、高温排ガスなど) に適応する金属ハードシールまたは PTFE です。
応用シナリオ: 高炉冷却システム、鋼圧延生産ライン、製錬所の腐食性流体制御。

3. 太陽光発電産業
選択要件: 高純度、低粒子汚染、バルブ本体は超清浄ステンレス鋼 (SS316L) 製、シール材は PTFE またはパーフルオロエーテルゴム (FFKM) でシリコン材料の汚染を防ぎます。
応用シナリオ: ポリシリコン製造、太陽電池製造プロセスにおける薬液輸送、高純度ガス制御。

4. 原子力産業
選択要件: 耐放射線性、高圧および高温耐性、ASME III 核グレード認証に準拠する必要があり、材質は通常、極端な作業条件下での信頼性を確保するためにステンレス鋼のグラファイト シールです。
応用シナリオ: 原子力アイランド冷却システム、放射性廃液処理、主蒸気パイプラインの隔離。

5. 電子半導体
選択要件: 超高清浄度、耐化学腐食性、バルブ本体は電解研磨された 316L ステンレス鋼製、シールは粒子や金属イオンの汚染を避けるために PTFE または PFA ライニングにすることができます。
アプリケーションシナリオ: ウェーハ製造、エッチング液供給、超純水 (UPW) システム。

6. 医学
選択要件: 無菌設計、簡単な洗浄 (CIP/SIP)、材料は GMP 基準を満たす必要があり、通常は 316L ステンレス鋼 EPDM/FKM シールです。
アプリケーションシナリオ: バイオ医薬品の流体制御、注射用水 (WFI) システム、滅菌培地の送達。

7. 工業用水処理
選択要件: 耐食性、スケール防止、酸およびアルカリ媒体に適したもの、オプションの PVC ライナー付きバルブまたは二相ステンレス鋼、EPDM または Viton シール。
応用シナリオ: 循環冷却水、逆浸透 (RO) システム、化学薬品投与装置。

8. 産業排水
選択要件: 耐食性、耐摩耗性、バルブ本体の材質は鋳鉄エポキシコーティングまたは二相鋼、PTFE または NBR シールが使用され、粒子と高塩分を含む廃水に適しています。
応用シナリオ: 下水処理プラント、電気めっき廃水処理、化学廃水排出システム。

選択における重要な要素のまとめ
媒体特性: 腐食性、粒子含有量、温度/圧力。
適合する材料: ステンレス鋼、合金、プラスチックライニングの選択。
シール技術: ソフトシール (EPDM、PTFE) またはメタルハードシール。

業界認証: ASME、FDA、GMP、核グレード規格など
