カスタムメイド SCH8O/DIN UPVC/CPVC 電動バタフライバルブ 食品産業/自動車/電子用
SCH8O/DIN UPVC/CPVC 電動バタフライバルブ

SCH8O/DIN UPVC/CPVC 電動バタフライバルブ

電動バタフライバルブは構造が簡単で、小型・軽量で材料消費量も少ないです。駆動トルクが小さいので、簡単かつ素早い操作が可能です。このバルブは流量調整機能とシール性能を備え、低圧条件下でも良好なシールを実現します。電動バタフライバルブは接続方法によりフランジ形とウエハ形に分類されます。駆動方法により、手動、空気圧、または電動になります。構造により、偏心円板型、垂直板型、傾斜板型、レバー型などがあります。シールの種類により、ソフトシールまたはハードシールになります。

お問い合わせ
  • SCH8O/DIN UPVC/CPVC 電動バタフライバルブ
前の：SCH8O/DIN 空気圧 UPVC ダブル駆動ダイヤフラム バルブ
次：SCH8O/DIN UPVC/CPVC Pneumatic Butterfly Valve
パラメータ 応用 技術基準

  • (1) 素材: UPVC、CPVC
    (2) サイズ: 2インチ-12インチ、DN50-DN300、DN63-DN315
    (3) 規格: ANSI、DIN
    (4) 接続: フランジ
    (5) 使用圧力: 150PSI、1.0MPa
    (6)動作温度:UPVC(-10℃～60℃)、CPVC(-10℃～90℃)
    (7) 本体色：UPVC（ダークグレー）、CPVC（ライトグレー）

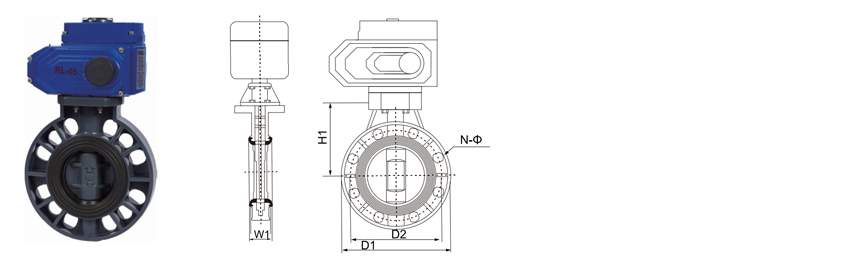

    サイズ/公称

    dn63

    dn75

    DN90

    DN110

    DN140

    DN160

    dh225

    DN280

    DN315

    (DN50)

    (DN65)

    (DN80)

    (DN100)

    (DN125)

    (DN150)

    (DN200)

    (DN250)

    (DN300)

    (2インチ)

    (2-1/2インチ)

    (3")

    (4インチ)

    (5インチ)

    (6インチ)

    (8インチ)

    (10インチ)

    (12インチ)

    D1

    160

    180

    196

    228

    258

    287

    344

    411

    490

    D2

    125

    145

    160

    180

    210

    240

    295

    350

    400

    N-Φ

    4-Φ18

    4-Φ18

    8-Φ18

    8-Φ18

    8-Φ18

    8-Φ22

    8-Φ22

    8-Φ22

    12-Φ22

    H1

    100

    110

    132

    155

    167

    180

    225

    260

    280

    W1

    43

    46

    49

    54

    64

    70

    88

    98

    108

    トルク(N・M)

    10

    10

    15

    22

    40

    45

    65

    -

    		-

    電動アクチュエータ仕様

    ボールバルブ

    モデル

    最大出力トルク

    動作時間 90°

    出力軸

    モーター

    定格電流

    N・M

    スペシャル

    標準

    mm

    W

    交流

    220V/A

    交流

    380V/A

    直流

    24V/A

    dn63-dn75

    RL003

    30

    5-10

    15

    11*11

    交流20

    直流2

    0.1

    0.05

    0.2

    DN90-dn110

    RL005

    50

    5-15

    30

    14*14

    15

    0.15

    0.1

    2

    DN140

    RL010

    100

    15/30/60

    30

    17*17

    31

    0.28

    0.19

    2.5

    DN160

    RL015

    150

    15/30/60

    40

    17*17

    50

    0.5

    0.22

    5

    DN225

    RL020

    200

    1990 年 5 月 15 日

    40

    22*22

    71

    0.6

    0.25

    8.5

    DN280

    RL050

    400

    1990 年 5 月 15 日

    40

    22*22

    118

    1

    0.5

    8.5

    DN315

    RL100

    1000

    40/5/15

    40

    27*27

    118

    1

    0.5

    9

SCH80 / DIN · 電動 · B2B 供給
UPVC / CPVC 電動バタフライ バルブ
ウェーハ/ラグ · オンオフ & 変調 · ISO5211 · PN10–PN16
SCH80/DIN UPVC/CPVC 電動バタフライ バルブは、腐食性および高純度の媒体を扱う工業用配管システム用の自動 4 分の 1 回転流量制御バルブです。このバルブは、熱可塑性プラスチックのウエハまたはラグ本体と電動アクチュエータを組み合わせており、空気圧による空気供給を必要とせずに、遠隔からのオンオフまたは調整制御を可能にします。ディスクは、EPDM、PTFE、または FKM で利用可能な交換可能な弾性ライナー内で 90 度回転し、定格圧力範囲全体で遮断を実現します。本体とディスクの材質は、一般的な化学用途には UPVC、93℃ までのサービスには CPVC です。フランジの穴あけ加工は DIN PN10/PN16 または ANSI クラス 150 パターンに従い、アクチュエータ インターフェイスはポジショナ、リミット スイッチ、および手動オーバーライドの直接取り付けに関して ISO 5211 に準拠しています。このシリーズは、OEM 統合、プロジェクト調達、プラント改修プログラム向けに供給されています。
DN40～DN300 呼び径
PN10 / PN16 圧力クラス
0～93℃ CPVCサービス
24/110/230V アクチュエーターの電源
エア供給なしの電気作動
圧縮空気インフラが利用できない、または信頼性が低いプラントに適しています。アクチュエータの配線は、PLC、DCS、SCADA 制御ループと統合されています。
交換可能なライナー設計
弾性ライナーは保守可能なコンポーネントです。ライナーを交換すると、ボディ、ディスク、アクチュエーターを交換することなく、シール性能が回復します。
コンパクトな設置面積
ウェーハ構造により、同等のボアのボールバルブと比較して面間長さと重量が削減され、サポートとスペースの要件が軽減されます。
材料のトレーサビリティ
ボディ、ディスク、ライナーの材質はバッチごとに文書化されます。適合証明書と材料レポートは出荷ごとに発行されます。
バルブ構成
本体材質 UPVC・CPVC
ディスク材質 ソリッドUPVC/CPVC・コーティングダクタイル鋳鉄
ライナーオプション EPDM・PTFE・FKM(バイトン)
ボディスタイル ウエハー・ラグ
フランジ穴あけ加工 DIN PN10/PN16・ANSIクラス150
対面式 DIN EN 558 シリーズ 20 / API 609
設計リファレンス ASTM D2467・DIN 8061/8062・ISO16136
アクチュエータと制御
機能 オンオフ・変調
電源電圧 AC/DC24V・AC110V・AC230V
制御入力 スイッチ接点・4～20mA・0～10V
フィードバック リミットスイッチ · 4 ～ 20 mA ポジション
エンクロージャ IP65標準・IP67オプション
手動オーバーライド ハンドルまたはクラッチ解除レバー
取り付けインターフェース ISO 5211 ダイレクトマウント
ライナー選択マトリックス
ライナー メディアの適合性 温度上限 耐摩耗性
EPDM 水、弱酸、アルカリ、冷却媒体 80℃ 中等度
PTFE 強酸、溶剤、高純度媒体 93°C 低い
FKM 炭化水素、油、酸化剤 90℃ 中等度
ライナーの選択は、注文をリリースする前に、実際のプロセスの化学的性質、濃度、動作温度と照らし合わせて確認する必要があります。
業界の報道とプロセスメディア
化学および冶金学 酸の移送、苛性物質の注入、酸洗ライン、反応器供給制御
太陽光発電とリチウム エッチング槽循環、電解液移送、ブライン処理
原子力および電力補助装置 補助冷却ループ、脱塩水、化学薬品注入ライン
電子半導体 超純水の供給、電子グレードの水、ウェットベンチの供給
食品および医薬品 飲料水、精製水、CIP の供給および返送ループ
自動車および工業用水 塗料循環、部品洗浄、工場排水の中和
試運転要件
  • 出荷前にフランジの穴あけパターンと等角配管に対する面間寸法を確認してください。
  • アクチュエータの供給電圧と制御信号のタイプをプラント制御アーキテクチャに対して検証します。
  • ボルトトルク時にライナーを保護するために、ディスクが閉じた位置にある状態で、ウェハーバルブをフランジ間の中央に取り付けます。
  • フランジボルトを、特定の呼びサイズの取り付けシートに記載されている値まで十字に締め付けます。
  • システムを加圧する前に、電気的に完全な開閉サイクルを完了し、リミット スイッチのフィードバックを確認します。
  • 変調ユニットの場合は、4 ～ 20 mA のストローク校正を実行し、位置フィードバック曲線を記録します。
アプリケーションの制限
  • UPVC ボディのサービス天井は 60°C です。 CPVC本体の天井温度は93℃です。ライナーの上限はこれよりも低い場合があり、最終的な評価が決まります。
  • 蒸気サービスや急速熱サイクル用途には適していません。
  • EPDM ライナーは、炭化水素溶剤、油、または強力な酸化剤とは互換性がありません。
  • PTFE ライナーは、研磨固形分を多く含む媒体には推奨されません。
  • 研磨性または結晶性の媒体を扱う場合は、5 ～ 85% の開放範囲での継続的な操作を避けてください。
  • フランジ ボルトのトルクが指定値を超えると、特に DN80 以上の場合、熱可塑性プラスチック本体に亀裂が生じる可能性があります。
  • 屋外に設置するには、本体の UV 安定化または外部保護コーティングが必要です。
調達およびエンジニアリングに関する質問
見積書の発行にはどのような情報が必要ですか?
公称サイズ、本体材質、ライナー材質、フランジ穴あけ規格、圧力クラス、動作温度、プロセス媒体と濃度、アクチュエータ機能 (オン/オフまたは変調)、供給電圧、および必要な制御信号を提供します。商用評価には数量と納期も必要です。
材料証明書と試験証明書は提供されますか?
はい。 ASTM D2467 および DIN 8061/8062 を参照する適合証明書が標準として発行されます。バッチレベルの材料レポート、シェルおよびシールのテスト記録、およびアクチュエータ校正シートは、リクエストに応じてプロジェクト文書パッケージとして入手できます。
特定のバルブに対するアクチュエータのサイズはどのようになりますか?
アクチュエータのサイジングは、バルブの離脱と最大差圧での作動トルクに安全係数を掛けたものに基づいています。媒体の温度、ライナーの材質、およびサイクル頻度が計算に含まれます。選択されたアクチュエータのモデルとそのトルクマージンは注文確認書に記載されています。
バルブはデッドエンドサービス用に供給できますか?
デッドエンドサービスには、両方のフランジ面にネジ付きインサートを備えたラグ本体構成が必要です。ウェーハ本体は通しボルトで保持されているため、上流ラインが加圧されたまま下流セクションを隔離するのには適していません。
推奨されるスペアパーツは何ですか?
推奨される予備品は、継続使用中の 10 個のバルブごとに 1 つのライナーと 1 セットのフランジ ガスケット、さらに重要な用途の制御ループごとに 1 つのアクチュエータです。ライナーの在庫は、バルブ数だけではなく、プラント内の主な媒体と温度に基づいて決定する必要があります。
化学、冶金、太陽光発電、原子力、リチウム、電子半導体、食品、製薬、自動車、工業用水処理分野にわたる OEM 統合、EPC プロジェクト調達、プラント改修プログラムに提供されています。メディア報道には、酸およびアルカリ液体、超純水、飲料水、電子グレードの水、および産業廃水が含まれます。
ASTM D2467 DIN 8061/8062 ISO 16136 ISO 5211 PN10 / PN16 ウェーハ/ラグ
おすすめ商品
会社
Zheyi Pipeline（Wuhan）Co.、Ltd。
Zheyi Pipeline（Wuhan）Co.、Ltd。

ZHEYI Group はい 中国 SCH8O/DIN UPVC/CPVC 電動バタフライバルブ 食品産業/自動車/電子用 サプライヤー そして カスタムメイド SCH8O/DIN UPVC/CPVC 電動バタフライバルブ 食品産業/自動車/電子用 工場. 当社は2007年に設立され、CPVCおよびUPVC工業用パイプの研究開発、製造、販売、サービスに注力しています。特殊設備製造許可証、浙江省水関連製品衛生許可証、ISO9001品質マネジメントシステム認証、IS014001環境マネジメントシステム認証、IS045001労働安全衛生マネジメントシステム認証など、数多くの認証を取得しています。50件以上の自主知的財産権と自社運営の輸出入権を有しています。多様な製品とより良いサービスを提供するために、ドイツとアメリカの先進的な技術、工具設備、独自の原材料と管理システムを導入しています。長年にわたり、当社の製品は化学、冶金、太陽光発電、原子力、リチウム電池、電子半導体、食品、医薬品、自動車、工業用水処理などの業界において、酸・アルカリ液、超純水、飲料水、電子グレード純水、産業廃水のパイプライン輸送に広く利用されています。現在、ZHEYIグループは全国に30社以上の販売会社を設立しており、各種製品はヨーロッパ、アメリカ、東南アジアなどの国と地域に輸出されており、国内外の顧客から深い好評を得ています。

栄誉の証明書
  • ISO 9001：2015
  • ISO 14001：2015
  • ISO 45001：2018
  • ISO 45001：2018
  • ISO：45001-2018 en
  • 国立ハイテク企業
  • 証明書
  • 証明書
ニュース
  • UPVC および CPVC バルブ: 化学処理ラインにおける優れた流量制御

    化学ラインが制御を失いつつあることを示す最初の兆候が、パイプの破裂であることはほとんどありません。それは、回転はするものの止まらなくなったバルブ、または動かすのに両手が必要になったハンドルです。 55 °C の塩酸移送ラインでは、炭素鋼のボール バルブが数カ月で穴を開ける可能性があり、塩化物が本体とステム領域を攻撃するため、316L ステンレス トリムはシートの形状を失い始めます。これらの変更のそれ...

    もっと詳しく知る
  • CPVC 継手メーカーが品質を保証する方法: プロセス、テスト、監査ガイド

    目視検査に合格した塩素化ポリ塩化ビニル (CPVC) 継手でも、成形中にコンパウンドが劣化した場合、ソケットの深さが最小値を下回った場合、またはロットが圧力テストを一度も行っていない場合、最初の高温化学ラインで不合格になる可能性があります。そのため、CPVC 継手の品質は表面検査ではなく一連の証拠となります。 このガイドでは、CPVC 継手メーカーが実際にどのように品質を確保しているかについて説明します。原材料の...

    もっと詳しく知る
  • ねじ込み式 vs ソケット式スケジュール 80 CPVC 継手:圧力下ではどちらの継手で勝ちますか?

    スレッドまたはソケット: Schedule 80 CPVC に接続する 2 つの方法 この疑問は通常、パイプの仕様がすでに設定されている後に浮かび上がります。プラント エンジニアまたはメンテナンス監督者は、耐薬品性と高圧機能を備えたスケジュール 80 CPVC を選択し、すべての継手をラインに接続する方法を決定する必要があります。簡単に言うと、 溶剤セメントで融着されたソケットジョイントは、永続的に圧...

    もっと詳しく知る
伝言を残す
  • Zheyi Pipeline（Wuhan）Co.、Ltd。
    厳格な品質管理

    ZHEYIグループは「品質第一」の原則を堅持し、国際的に先進的な設備と高品質の原材料を採用し、生産のすべての段階を厳密に管理し、優れた性能と美しい外観を備えたパイプライン製品の提供に取り組んでいます。

    当社は、日本の積水化学やアメリカのルーブリゾールなど、最先端の生産設備と高品質の材料を使用しています。「ZHEYI」は、精巧な生産技術と専門的な管理体制を完璧に融合させ、すべての製品は製造から検査、最終出荷に至るまで厳格な品質管理を受けており、外観と機能の完璧な融合を保証しています。

  • Zheyi Pipeline（Wuhan）Co.、Ltd。
    精密性能テスト
    ZHEYIでは、すべての製品を細部までこだわり抜いて作り上げています。洗練された美しいデザインだけでなく、優れた本質的な品質にも常にこだわり、厳格な性能試験を実施することで、過酷な環境下でも製品の安定性と耐久性を維持しています。:

    ● 密度テスト: 構造の均一性と安定性を確認するために材料の密度を測定します。
    ● ビカット軟化温度試験：高温条件下での材料の軟化度を評価し、さまざまな環境における製品の変形抵抗能力を確認します。
    ● オーブンテスト：長期耐熱性をシミュレートし、製品が長時間高温に耐えられるかどうかを検証します。
    ● 静水圧試験: 高圧条件下でのパイプの強度を評価し、製品の安全性と信頼性を確保します。
    ● 落下ハンマー衝撃テスト: 輸送中、設置中、日常使用中の製品の耐衝撃性をテストします。

SCH8O/DIN UPVC/CPVC 電動バタフライバルブ 業界知識

一般的な故障診断とメンテナンス 電動バタフライバルブ ：寿命を延ばす5つのポイント

電動バタフライバルブは、安全な飲料水、冶金、太陽光発電、原子力、電子半導体、医療、工業用水処理、工業廃水などの業界で広く使用されています。さまざまな作業条件では、バルブの信頼性に対して非常に高い要件が求められ、適切なメンテナンスを行うことで耐用年数を大幅に延ばすことができます。メンテナンスの重要なポイントは次の 5 つです。

1. 封止検査：媒体漏れを防止
問題の兆候: バルブがしっかりと閉まっておらず、内部または外部に漏れがあります。

業界への影響:
安全な飲料水と製薬産業: 漏洩は水質汚染を引き起こし、健康と安全に影響を与えます。
原子力および電子半導体: 高純度媒体の漏洩はシステム障害を引き起こす可能性があります。
メンテナンスに関する提案: バルブシートとバルブプレートのシール面を定期的にチェックし、摩耗したゴムまたは PTFE シールを交換してください。

2. モーターとアクチュエーターのメンテナンス：安定した駆動を確保
問題の兆候: バルブの動きが遅い、固着している、または開閉できない。

業界への影響:
冶金および産業廃水: 腐食性の高い媒体は、モーターの湿気や回路の損傷を容易に引き起こす可能性があります。
太陽光発電および電子半導体: 精密制御には高い精度が必要であり、モーターの故障は生産の継続に影響を与える可能性があります。
メンテナンスに関する推奨事項: トランスミッション部品に定期的に注油し、モーターの絶縁を確認し、湿気の多い環境での長期間の動作を避けてください。

3. 信号フィードバック校正: 制御精度を確保
問題の兆候: バルブの開度が制御システムのフィードバックと一致しません。

業界への影響:
工業用水処理と原子力発電: 流量制御の偏差はプロセスの安定性に影響を与える可能性があります。
医療および電子半導体: 軽微なエラーが製品の品質上の問題を引き起こす可能性があります。
メンテナンスに関する提案: 定期的に位置センサー (ポテンショメータやエンコーダなど) を校正し、信号線が緩んでいないか確認してください。

4. 腐食防止と材料の適応
問題の発現: バルブ本体または内部コンポーネントの錆やスケール。

業界への影響:
産業廃水と冶金: 酸性または高塩分の媒体は金属の腐食を促進します。
太陽光発電および半導体: 超純水環境では、ステンレス鋼または特殊コーティングのバルブが必要です。
メンテナンスの推奨事項: 媒体の特性に応じてバルブ本体の材質 (CF8M ステンレス鋼、フッ素ライニング バタフライ バルブなど) を選択し、定期的に付着物を清掃してください。
