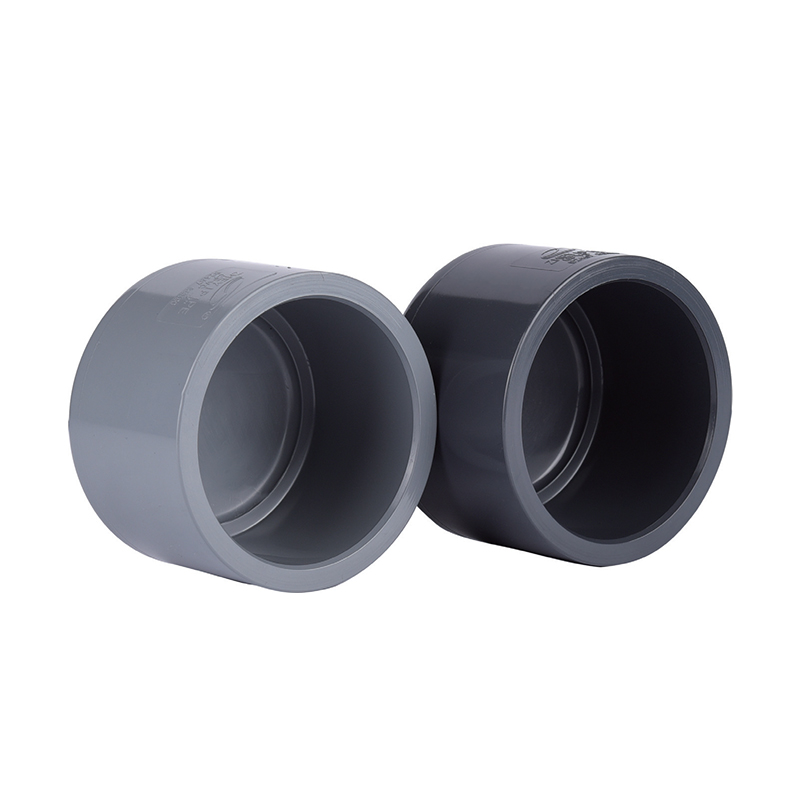

SCH8O/DIN UPVC/CPVC キャップ

UPVC キャップは軽量でありながら頑丈で、さまざまなパイプラインシステムの端を密閉するように設計されており、媒体の漏れを効果的に防止し、システムの安定性を確保します。 UPVC/CPVC キャップは精密な設計により取り付けが簡単で、施工時の時間とコストを節約します。

工業用パイプライン、配管システム、農業用灌漑に適用でき、シール性能を確保しながらさまざまな要件を満たすためにさまざまなサイズが用意されています。

お問い合わせ

前の：SCH8O/DIN UPVC/CPVC オスアダプター
次：SCH8O/DIN UPVC/CPVCレデューサーブッシング

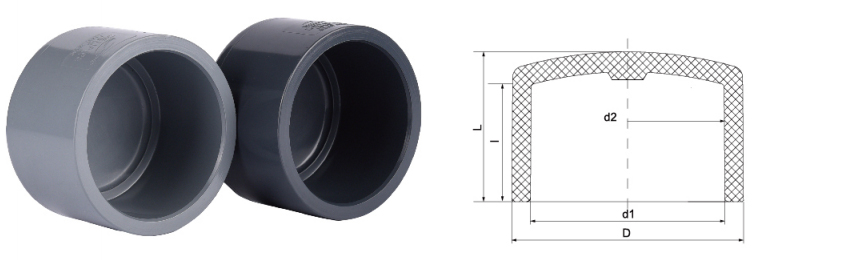

パラメータ応用技術基準

サイズ/公称値。		DN20	DN25	DN32	DN40	DN50	dn63	dn75	DN90	DN110	DN140	DN160	DN225	DN280	DN315
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
		(1/2インチ)	(3/4インチ)	(1")	(1-1/4インチ)	(1-1/2インチ)	(2")	(2-1/2インチ)	(3")	(4インチ)	(5インチ)	(6インチ)	(8インチ)	(10インチ)	(12インチ)
ディン	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	D	27	33	40	51	61	75	88	105	127	162	186	255	313	350
	L	24	31	35	42	43	51	57	65	80	96	111	147	180	198
	私は	18	24	26	30	32	40	44	51	61	74	84	118	146	165
ANS私は	d1	21.51	26.87	33.62	42.4	48.45	60.65	73.39	89.31	114.81	141.81	168.81	219.8	273.87	324.61
	d2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.21	141.11	168	218.8	272.67	323.47
	D	29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	L	30	34.6	38	43	46.7	51.2	60	66.7	78	93	104	135	184.4	208
	私は	22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153
JIS	d1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	d2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D	29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	L	30	34.6	38	43	46.7	51.2	60	66.7	78	93	104	135	184.4	208
	私は	22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153

SCH80・DIN・終端金具

UPVC/CPVC キャップ

ソケットエンド・溶剤溶着・ねじ込みオプション

SCH80/DIN UPVC/CPVC キャップは、加圧配管ネットワークの端に安全な漏れ防止シールを提供するように設計された重要な端子コンポーネントです。 ASTM SCH80 および DIN メートル規格に従って製造されたこれらのキャップは、非可塑化ポリ塩化ビニル (UPVC) または塩素化ポリ塩化ビニル (CPVC) 樹脂から設計されています。 SCH80 プロファイルの壁の寸法が厚いため、標準のユーティリティ継手と比較してより高い圧力定格が可能になります。これらのコンポーネントは、攻撃的な化学媒体、超純水、および高温流体の輸送を伴う環境で特に利用されます。この材料組成により、スケールや電気化学的腐食に対する耐性が確保され、複雑な工業用流体ハンドリングシステムの構造的完全性が維持されます。

化学的不活性性

UPVC と CPVC の両方のバリエーションは、広範囲の酸、塩基、塩、酸化剤に対して高い耐性を示し、腐食性の化学処理における材料の劣化を防ぎます。

高圧耐性

SCH80 の壁厚は堅牢な圧力境界を提供し、キャップが工業用水処理におけるシステムサージと一貫した動作圧力に耐えられるようにします。

熱安定性

CPVC オプションは動作範囲を最大 93°C (200°F) まで拡張し、高温腐食性液体の取り扱いや医薬品の処理に適しています。

滑らかな内部ボア

内部表面の摩擦係数が低いため、圧力降下が最小限に抑えられ、生物の増殖や鉱物の堆積物の蓄積が防止されます。

材質の比較 · UPVC と CPVC

特徴

UPVC キャップ

CPVCキャップ

規格への準拠

ASTM D2467 (SCH80) / DIN 8063

ASTM F439 (SCH80) / DIN EN ISO 15493

最高温度

60°C (140°F)

93°C (200°F)

接続タイプ

ソケット(溶剤セメント)/ねじ込み

耐食性

高 (酸/塩基)

非常に高い (酸/塩基/高温)

一般的な色

ダークグレー

ライトグレー/アイボリー

産業応用分野

⌂

エレクトロニクスおよび半導体

浸出を回避する必要がある超純水 (UPW) および電子グレードの水ループの停止。

⌂

エネルギーと太陽光発電

太陽電池の生産ラインで酸性エッチング液や工場廃水の移送に使用されます。

⌂

化学および冶金学

化学薬品供給ライン、酸洗いタンク、冶金処理パイプを確実にシールします。

⌂

食品および医薬品

厳格な衛生要件と不活性要件に準拠した飲料水と処理液の配送。

⌂

工業用水処理

リチウム電池製造や自動車産業廃水処理システムに応用可能。

⛭

設置と保管のガイドライン

溶剤溶接: UPVC または CPVC 用に特別に配合された正しいプライマーと溶剤セメントを使用してください。システムをテストする前に、メーカーの耐圧スケジュールに従って適切な硬化時間を確保してください。
保管条件: キャップは紫外線 (UV) に直接さらされない涼しい環境で保管してください。日光に長時間さらされると、時間の経過とともに材料が脆化する可能性があります。
ねじ接続: ねじバージョンの場合は、PTFE テープまたは互換性のあるねじシーラントを使用します。プラスチックのねじ山に過度の力がかかると応力亀裂が発生する可能性があるため、過度のトルクを与えないでください。
取り扱い: 特に熱可塑性プラスチックの耐衝撃性が低下する寒冷地環境では、設置前にヘアライン亀裂や物理的衝撃による損傷がないか検査してください。

◉

重要な動作限界

UPVC キャップを 60°C を超える液体や、15% を超える硝酸などの濃縮酸化剤と一緒に使用しないでください。
CPVC キャップは、蒸気使用や高温での塩素系溶剤への連続暴露には対応していません。
衝撃荷重や定格使用圧力の 1.5 倍を超える急激な圧力スパイクを避けてください。
金属製のパイプレンチをキャップ本体に直接使用しないでください。表面のガウジングやストレスライザーを防ぐためにストラップレンチを使用してください。
ネジ接続部に溶剤セメントを塗布しないでください。ねじキャップの取り付けにはねじシーラントが必要です。
