カスタムメイド SCH8O/DIN UPVC/CPVC Ⅰ ボールバルブ 食品産業/自動車/電子用

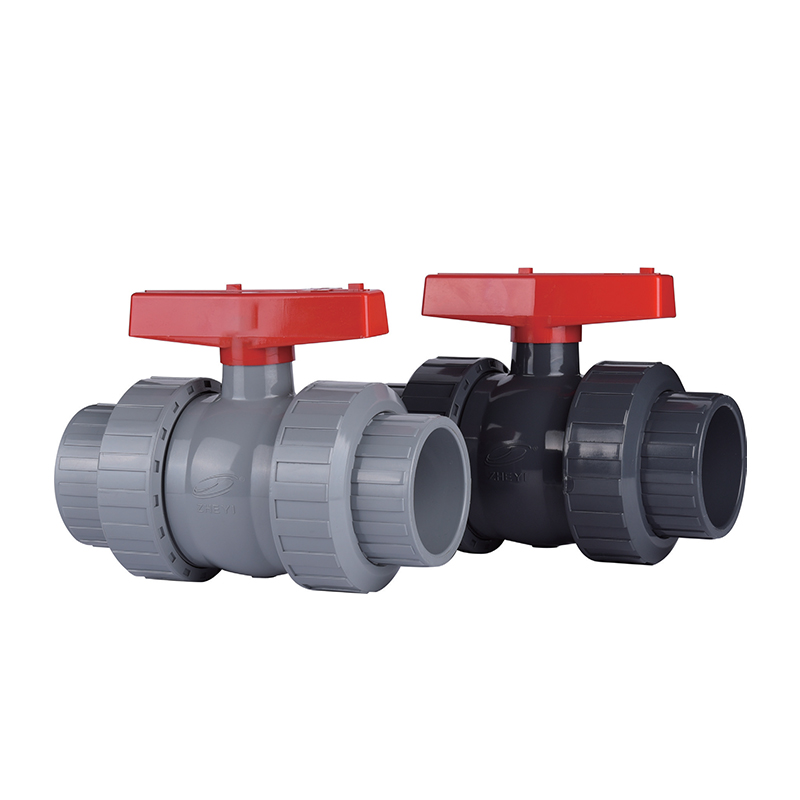

SCH8O/DIN UPVC/CPVC Ⅰ ボールバルブ

SCH8O/DIN UPVC/CPVC Ⅰ ボールバルブ

UPVC/CPVC I ボール バルブは、産業用パイプラインおよび水処理システム用に設計された高性能バルブです。球状のバルブコアを特徴とするシンプルかつ効率的な設計により、全開時または全閉時の流体抵抗が極めて低くなります。素早い開閉と操作性により、パイプライン制御に優れた性能を発揮します。

当社の製品は、高品質のシールリングによるシール性能を誇り、漏れのない動作を保証し、機器の耐用年数を延ばします。 UPVC/CPVC I ボール バルブは軽量であるため、設置とメンテナンスが容易で、化学処理、製薬、飲料水処理、HVAC システムなどの業界で広く使用されています。

お問い合わせ
  • SCH8O/DIN UPVC/CPVC Ⅰ ボールバルブ
前の：SCH8O/DIN UPVC/CPVC Ⅱボールバルブ
次：SCH8O/DIN UPVC/CPVC ユニオンダイヤフラムバルブ

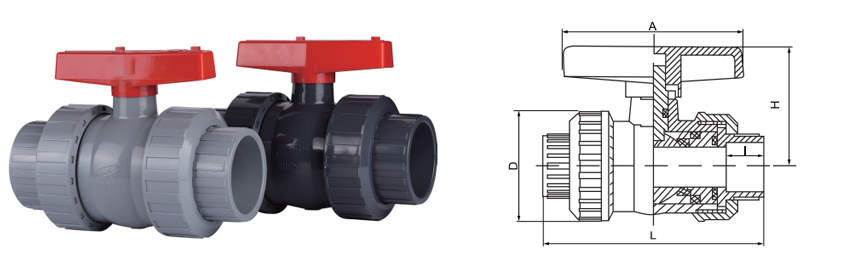

パラメータ 応用 技術基準

  • DN

    DN

    構造サイズ

    A

    D

    H

    L

    I

    20

    15

    75

    50

    50

    106

    18

    25

    20

    87

    55

    56

    120

    22

    32

    25

    100

    67

    67

    134

    22

    40

    32

    110

    78

    73

    154

    26

    50

    40

    114

    96

    87

    178

    32

    63

    50

    140

    110

    100

    205

    39

    75

    65

    160

    130

    106

    232

    45

    90

    80

    196

    158

    130

    281

    51

    110

    100

    298

    199

    183

    325

    61

SCH80 / DIN フルポート ワンピース
UPVC / CPVC Ⅰ ボールバルブ
レバー操作・ロック可能ハンドル・PTFEシート
SCH80/DIN UPVC/CPVC Ⅰ ボールバルブは、腐食性および高純度の流体システムで確実に遮断できるように設計された 1/4 回転遮断バルブです。 ASTM SCH80 および DIN 規格に従って製造されたこの一体型ボールバルブは、圧力降下を最小限に抑えながらライン流量特性を維持するフルポート設計を特徴としています。バルブ本体は、一般的な化学サービス向けには UPVC で、または最大 93°C の高温用途向けには CPVC で利用できます。 PTFE シートとシールは全圧力範囲にわたって気泡を通さない遮断を実現し、レバー ハンドルには重要な設置場所での位置を保証するロック機能が含まれています。
DN15～DN100
サイズ範囲
PN10～PN16
圧力定格
–20℃～93℃
CPVC 範囲
フルポート
フローデザイン
A
耐薬品性
UPVC および CPVC 材料は、広範囲の酸、塩基、塩、酸化剤に耐性があります。不活性ポリマー構造により浸出が防止され、敏感な用途でも流体の純度が維持されます。
B
フルポートフロー
ボールのボア径は公称パイプサイズと一致しているため、流量の制限がなくなり、圧力損失が軽減されます。この設計により、エネルギー消費が最小限に抑えられ、一貫した流量が確保されます。
C
気泡のないシャットオフ
PTFE シートは、クロムメッキまたは固体 CPVC ボールに対して信頼性の高いシールを提供します。一体型の本体構造により、端部接続部を通る潜在的な漏れ経路が排除されます。
D
温度の多様性
CPVC バリアントは最大 93°C での連続運転をサポートしており、高温の腐食性液体、工業用プロセス水、および高温の化学物質の移送に適しています。
技術仕様
本体材質
UPVC（非可塑性ポリ塩化ビニル）・CPVC（塩素化ポリ塩化ビニル）
ボール材質
真鍮クロムメッキ(UPVC)・ソリッドCPVC(CPVC本体)
シート・シール材質
PTFE（標準）・EPDM（水道用はオプション）
接続タイプ
ソケット（溶剤セメント）・ねじ込み（NPT/BSPT）・フランジ付き（DIN）
規格への準拠
ASTM D2467 (SCH80) · DIN 8061/8062 · ISO16139
ハンドルタイプ
90°トラベルのレバーハンドル・開閉位置でロック可能
応用分野
化学および冶金学
酸移送、アルカリ注入、酸洗ライン、めっき浴循環
エレクトロニクスおよび半導体
超純水 (UPW) の供給、電子グレードの化学薬品の処理
エネルギーと太陽光発電
リチウム電池電解液、太陽電池エッチング、原子力補助冷却
水処理
産業排水、脱塩、RO透過水、飲料水
食品および医薬品
脱イオン水、CIPソリューション、サニタリープロセスライン
自動車および一般
電着塗装循環、部品洗浄、冷却水システム
インストールに関する注意事項
  • 溶剤セメント: UPVC または CPVC 用に特別に配合されたプライマーとセメントを使用します。圧力試験の前に完全な硬化時間を与えてください。
  • ねじ接続: PTFE テープを雄ねじにのみ貼り付けます。手で締め、さらにストラップ レンチを使用して 1 ～ 2 回転締めます。
  • フランジ接続: 全面 EPDM または PTFE ガスケットを使用します。ボルトを十字パターンで 15 ～ 20 Nm で均等に締め付けます。
  • 取り付け方向: ハンドルをアクセス可能な位置に取り付けてください。水平線の場合、茎は垂直でなければなりません。
  • アクチュエータの取り付け: トルクがバルブステム定格と互換性があることを確認します。メーカー認定の取り付けブラケットを使用してください。
重大な制限事項
  • UPVC ボールバルブを 60°C を超える液体や濃硝酸 (>15%) と一緒に使用しないでください。
  • CPVC バルブは、60°C を超える蒸気サービスや塩素系溶剤への曝露には対応していません。
  • 定格使用圧力の 1.5 倍を超える急激な圧力サージを避けてください。
  • ハンドルを過度の力で操作しないでください。トルクをかけすぎるとステムシールが損傷する可能性があります。
  • 安全救済措置のない 2 bar を超えるガス媒体には適していません。
  • UV 暴露: 日陰の場所に保管および設置するか、UV 保護コーティングを塗布してください。
現場でよくある問題と解決策
● 熱サイクル後のハンドルの硬さ
PTFE シートは極端な温度で膨張する可能性があります。周囲温度でバルブを完全に開いたり閉じたりを 3 ～ 4 回繰り返します。抵抗が続く場合は、ステムにシリコンベースのグリースを塗布してください。石油ベースの潤滑剤は避けてください。
●ステム部の漏れ
ステムグランドナットを段階的に締めます (一度に 1/8 回転)。漏れが続く場合は、ステム O リングを交換してください。 CPVC バルブをホットサービスで使用する場合は、O リングの材質が流体の温度に適合していることを確認してください。
● 閉じた位置でボールを越えてメディアが漏れる
PTFE シートに摩耗や変形がないか検査します。 0.5mmを超えて摩耗した場合はシートを交換してください。頻繁にサイクリングを行うシステムの場合は、強化 PTFE シートへのアップグレードを検討してください。
●接続部付近の亀裂
ネジ接続またはフランジ接続の過剰なトルクが最も一般的な原因です。設置マニュアルと照らし合わせてトルク値を確認してください。ひび割れたコンポーネントは直ちに交換してください。接着剤で修理しようとしないでください。
これらのボール バルブは、酸アルカリ液体、超純水、飲料水、電子グレードの水、および産業排水パイプラインを処理するために、化学、冶金、太陽光発電、原子力、リチウム、電子半導体、食品、製薬、自動車、および工業用水処理業界に導入されています。
ASTM D2467 DIN 8061/8062 ISO 16139 SCH80評価 PTFE 固定
