カスタムメイド 空気圧フランジボールバルブ 食品産業/自動車/電子用

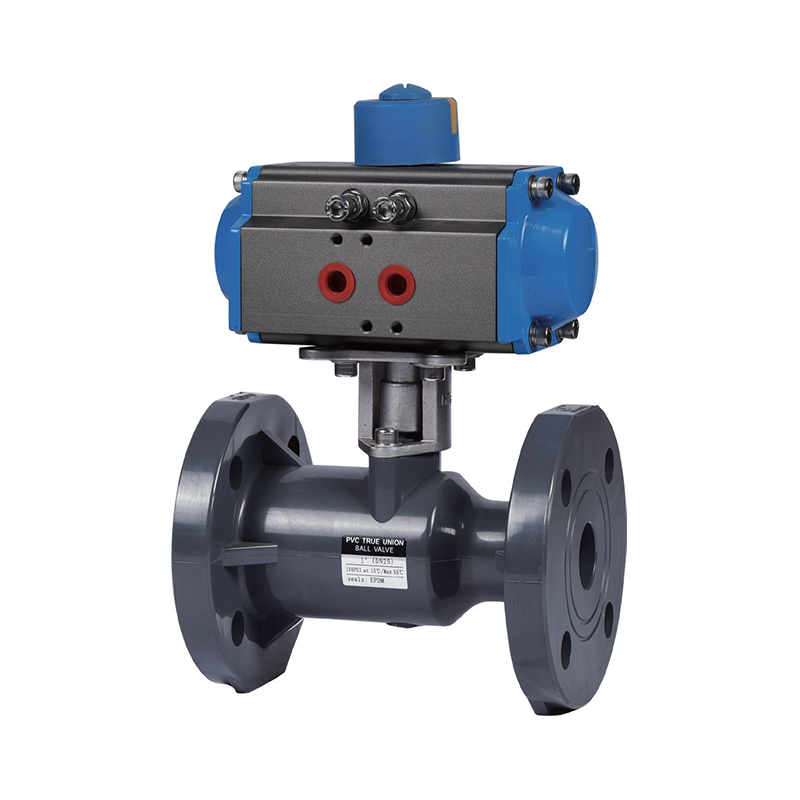

空気圧フランジボールバルブ

空気圧フランジボールバルブ

あらゆるタイプのバルブの中で、空気圧フランジ付きボールバルブには流体抵抗があります。低下型でさえ、液体抵抗が比較的低いです。空気圧ボールバルブのバルブ本体には、茎の摩擦トルクを減らすためのスラストベアリングが装備されており、滑らかで柔軟な長期動作を確保します。バルブシートは、PTFEのような弾性材料で作られたシーリング性能を提供します。これにより、中圧が上昇するにつれてシーリング能力が向上します。さらに、STEMシーリングは信頼性が高く、損傷に耐性があります。使用される材料の自己潤滑特性とボールでの摩擦損失が最小限であるため、空気圧ボールバルブには長いサービス寿命があります。ボール、茎、バルブのボディの間には、切り替え中に生成された静的な電力を排出するのに役立ち、安全な使用が確保されます。

お問い合わせ
  • 空気圧フランジボールバルブ
前の：電動フランジボールバルブ
次：UPVC/CPVC電動駆動バルブ
パラメータ 応用 技術基準

  • （1）材料：UPVC、CPVC
    （2）サイズ：1 " - 4 "、DN25-DN100、DN32-DN110
    （3）標準：din
    （4）接続：フランジ
    （5）作業圧力：150psi、1.0mpa
    （6）動作温度：UPVC（-10℃-60℃）、cpvc（-10℃-90℃）
    （7）最小空気圧：45psi、0.4mpa
    （8）ボディカラー：upvc（濃い灰色）、cpvc（ライトグレー）

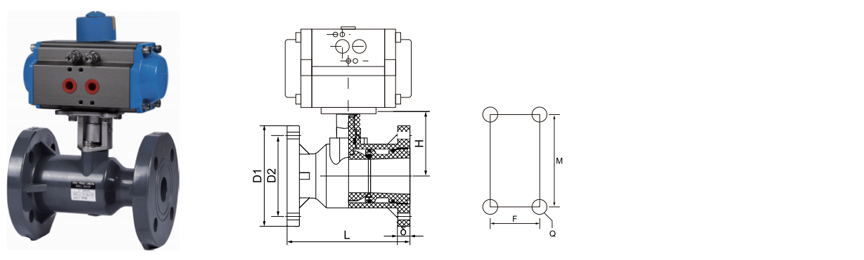

    サイズ/nom。

    DN32

    DN40

    DN50

    DN6E

    DN75

    DN90

    DN110

    DN140

    DN160

    （DN25）

    （DN32）

    （DN40）

    （DN50）

    （DN65）

    （DNB0）

    （DN100）

    （DN125）

    （DN150）

    （1 "）

    （1-1/4 "）

    （1-1/2 "）

    （2 "）

    （2-1/2 "）

    （3 "）

    （4 "）

    （5 "）

    （6 "）

    D1

    115

    140

    145

    165

    180

    195

    220

    250

    285

    D2

    din

    85

    100

    110

    125

    145

    160

    180

    210

    240

    ansi

    79

    89

    98

    121

    140

    152

    191

    216

    241

    jis

    42.5

    48.5

    61

    73

    90

    105

    132

    158

    186

    n-φ

    din

    4-φ14

    4-φ18

    4-φ18

    4-φ18

    4-φ18

    8-φ18

    8-φ18

    8-φ18

    8-φ18

    ansi

    4-φ16

    4-φ16

    4-φ16

    4-φ19

    4-φ19

    4-φ19

    4-φ19

    8-φ22

    8-φ22

    jis

    4-φ19

    4-φ19

    4-φ19

    4-φ19

    4-φ19

    8-φ19

    8-φ19

    8-φ23

    8-φ23

    δ

    16

    18

    18

    20

    20

    25

    25

    27

    29

    f

    -

    -

    -

    -

    45

    45

    49

    49

    49

    m

    40

    52

    52

    70

    84

    84

    121

    121

    121

    Q

    2×m6

    2×M8

    2×M8

    2×M8

    4×M10

    4×M10

    4×M10

    4×M10

    4×M10

    トルク（n・m）

    4

    6

    8

    12

    18

    26

    35

    アクチュエータワーキングモードのダブルアクション/シングル作用（NCは通常閉じており、通常は開いていません）

    仕様

    20

    25

    32

    40

    50

    63

    75

    90

    110

    140

    160

    1/2」

    3/4」

    1 "

    11/4」

    11/2」

    2 "

    2 1/2」

    3 "

    4"

    5 "

    6 "

    ストレスの制御

    4〜8

    Namur Standard Air Sourceインターフェイス

    G 1/4 "

    二重演技アクチュエータモデル

    TBN032D

    TBN032D

    TBN032D

    TBN052D

    TBN052D

    TBN63D

    TBN75D

    TBN83D

    TBN92D

    TBN105D

    TBN125D

    単一の演技アクチュエータモデル

    TBN052SK

    TBN052SK

    TBN052SK

    TBN063SK

    TBN063SK

    TBN75SK

    TBN83SK

    TBN92SK

    TBN105SK

    TBN125SK

    TBN140SK

おすすめ商品
会社
Zheyi Pipeline（Wuhan）Co.、Ltd。
Zheyi Pipeline（Wuhan）Co.、Ltd。

ZHEYI Group はい 中国 空気圧フランジボールバルブ 食品産業/自動車/電子用 サプライヤー そして カスタムメイド 空気圧フランジボールバルブ 食品産業/自動車/電子用 工場. 当社は2007年に設立され、CPVCおよびUPVC工業用パイプの研究開発、製造、販売、サービスに注力しています。特殊設備製造許可証、浙江省水関連製品衛生許可証、ISO9001品質マネジメントシステム認証、IS014001環境マネジメントシステム認証、IS045001労働安全衛生マネジメントシステム認証など、数多くの認証を取得しています。50件以上の自主知的財産権と自社運営の輸出入権を有しています。多様な製品とより良いサービスを提供するために、ドイツとアメリカの先進的な技術、工具設備、独自の原材料と管理システムを導入しています。長年にわたり、当社の製品は化学、冶金、太陽光発電、原子力、リチウム電池、電子半導体、食品、医薬品、自動車、工業用水処理などの業界において、酸・アルカリ液、超純水、飲料水、電子グレード純水、産業廃水のパイプライン輸送に広く利用されています。現在、ZHEYIグループは全国に30社以上の販売会社を設立しており、各種製品はヨーロッパ、アメリカ、東南アジアなどの国と地域に輸出されており、国内外の顧客から深い好評を得ています。

栄誉の証明書
  • ISO 9001：2015
  • ISO 14001：2015
  • ISO 45001：2018
  • ISO 45001：2018
  • ISO：45001-2018 en
  • 国立ハイテク企業
  • 証明書
  • 証明書
ニュース
  • CPVC ボールバルブアプリケーションの圧力-温度ディレーティング曲線

    高純度、腐食性、化学処理環境では、** CPVCボールバルブ ** は基礎コンポーネントです。ただし、熱可塑性プラスチック システムの完全性は本質的に温度に関連しています。継手からバルブに至るパイプライン全体の安全性と寿命は、圧力-温度 (P-T) ディレーティング曲線を正しく解釈して適用し、流体制御デバイスが処理できる安全な **最大使用圧力** を決定するかどうかにかかっています。 ZHEYI Group は、C...

    もっと詳しく知る
  • 圧力定格の検証: UPVC CPVC 継手のサイズの温度ディレーティングを理解する

    産業用配管システム、特に腐食性媒体や加熱媒体を輸送する配管システムの場合、継手の完全性は交渉の余地がありません。 B2B エンジニアが ** を選択 UPVC CPVC 継手のサイズ ** は、予想される動作温度に合わせて公称圧力を調整することを常に伴う厳密な圧力定格検証を実行する必要があります。温度ディレーティング係数を正確に適用しないと、致命的なシステム障害が発生する可能性があります。 CPVC および UPVC...

    もっと詳しく知る
  • リチウム電池パイプライン システムにおける UPVC および CPVC 継手サイズの利用: 比較ガイドと選択戦略

    急速に進化するリチウム電池業界では、パイプライン システムは超純水、酸/アルカリ溶液、腐食性電解液を一貫した信頼性で供給する必要があります。このような厳しい条件では、熱可塑性プラスチックの配管と継手を適切に選択することが重要です。特に理解することは、 UPVC CPVC 継手 サイズ そして、それらが流体力学、圧力封じ込め、耐薬品性にどのように影響するかによって、稼働時間と安全性の両方に大きな違いが...

    もっと詳しく知る
伝言を残す
  • Zheyi Pipeline（Wuhan）Co.、Ltd。
    厳格な品質管理

    ZHEYIグループは「品質第一」の原則を堅持し、国際的に先進的な設備と高品質の原材料を採用し、生産のすべての段階を厳密に管理し、優れた性能と美しい外観を備えたパイプライン製品の提供に取り組んでいます。

    当社は、日本の積水化学やアメリカのルーブリゾールなど、最先端の生産設備と高品質の材料を使用しています。「ZHEYI」は、精巧な生産技術と専門的な管理体制を完璧に融合させ、すべての製品は製造から検査、最終出荷に至るまで厳格な品質管理を受けており、外観と機能の完璧な融合を保証しています。

  • Zheyi Pipeline（Wuhan）Co.、Ltd。
    精密性能テスト
    ZHEYIでは、すべての製品を細部までこだわり抜いて作り上げています。洗練された美しいデザインだけでなく、優れた本質的な品質にも常にこだわり、厳格な性能試験を実施することで、過酷な環境下でも製品の安定性と耐久性を維持しています。:

    ● 密度テスト: 構造の均一性と安定性を確認するために材料の密度を測定します。
    ● ビカット軟化温度試験：高温条件下での材料の軟化度を評価し、さまざまな環境における製品の変形抵抗能力を確認します。
    ● オーブンテスト：長期耐熱性をシミュレートし、製品が長時間高温に耐えられるかどうかを検証します。
    ● 静水圧試験: 高圧条件下でのパイプの強度を評価し、製品の安全性と信頼性を確保します。
    ● 落下ハンマー衝撃テスト: 輸送中、設置中、日常使用中の製品の耐衝撃性をテストします。

空気圧フランジボールバルブ 業界知識

の一般的な障害の診断とメンテナンスの実践 空気圧フランジボールバルブ （マルチ産業アプリケーションシナリオ）

空気圧フランジボールバルブは、安全な飲料水、冶金、太陽光発電、原子力、電子半導体、薬、産業水処理、工業用廃水およびその他の畑に広く使用されています。ただし、長期の動作では、中程度の特性、労働条件、または不適切な動作により障害が発生する場合があります。以下は一般的な問題とメンテナンスの提案であり、さまざまな業界シナリオと組み合わせて分析されます。

1.一般的な障害診断とソリューション
バルブ内部または外部漏れ
考えられる原因：シーリングリングの摩耗（PTFEの長期高温老化など）、バルブシートの損傷、およびゆるいフランジボルト。

業界のアプリケーションの違い：
医学/電子半導体：高純度媒体には漏れがゼロになる必要があり、バルブシート材料を定期的に確認する必要があります（PPL強化ポリテトラフルオロエチレンなど）。
原子力/産業廃水：腐食性媒体（酸やアルカリなど）は、バルブの本体を簡単に腐食させることができ、ハステロイまたはフッ素が覆うバルブを使用する必要があります。

空気圧アクチュエーターは遅いか失敗します
考えられる理由：空気源の圧力が不十分で、ソレノイドバルブの故障、シリンダーの水の蓄積（圧縮空気は乾燥していません）。

業界のアプリケーションの違い：
太陽光/冶金：高温環境は、空気源パイプラインにより多くの凝縮水を引き起こし、エアドライヤーを設置する必要があります。
安全な飲料水：湿った環境はアクチュエータの腐食を引き起こす可能性があり、IP67保護レベルが推奨されます。

バルブが詰まっているか、切り替えられません
考えられる理由：中程度の結晶化（工業用廃水における塩など）、不純物の蓄積（水処理におけるシルトなど）、長期的な維持不足。

業界のアプリケーションの違い：
産業用水処理：粒子状物質がブロックするのを防ぐために、バルブ空洞を定期的にすすぎます。
電子半導体：超純粋な水システムでは金属イオン汚染を避ける必要があり、完全に裏打ちされたバルブが推奨されます。

2。ターゲットメンテナンス慣行
定期的な検査と清掃
安全な飲料水/製薬業界：バイオフィルムまたは化学物質がないことを確認するために、四半期ごとにシールを分解して検査します。
太陽光/半導体：高純度の窒素を使用してガスラインをパージして、粒子の汚染を防ぎます。

潤滑およびシーリング管理
冶金/原子力：乾燥摩擦を避けるために、高温条件下で高温耐性グリース（シリコンベースのグリースなど）を使用します。
産業廃水：腐食性媒体環境では、バルブステムシールの二重保護のためにベローズグラファイトパッキングを使用することをお勧めします。

空気圧システムのメンテナンス
すべての業界に共通：
ガス源トリックス（フィルター、圧力低下バルブ、オイルミストコレクター）を確認して、安定した圧力（通常0.4〜0.6mpa）を確保します。
ソレノイドバルブとリミットスイッチは、特に太陽光発電植物の屋外環境では、粉塵や湿気防止でなければなりません。

3。業界向けの特別な予防策
原子力：ASME IIIまたはRCC-M標準に準拠する必要があり、バルブの体材料は放射線耐性（316L超低カーボンステンレス鋼など）でなければなりません。
電子半導体：培地と接触しているバルブの表面の電解研磨（RA≤0.4μm）は、粒子が落ちないようにします。
薬：滅菌（SIP/CIP）条件下では、バルブは120°Cを超える高温蒸気サイクルに耐えなければなりません。
